6.5. Расчет стыка колонн.
Стык такого типа должен рассчитываться для 2-х стадий:
-до замоноличивания как шарнирный на монтажные (постоянные) нагрузки
-после замоноличивания как жесткий с косвенным армированием на эксплутационные (полные) нагрузки.
Рассмотрим устройство стыка на третьем этаже, где действует продольная сила:
-от полных нагрузок
кН,
-от постоянных нагрузок
кН
Для осуществления этого стыка в торцах стыкуемых звеньев колонн в местах расположения продольных стержней устраивают подрезки.
При расчете стыка до
замоноличивания усилие от нагрузки
воспринимается бетоном выступа
колонны, усиленным сетчатым армированием
(
)
и арматурными выпусками, сваренными
ванной сваркой (
).
Поэтому условие прочности стыка имеет
вид:
гдеAc0 – площадь смятия, принимаемая равной площади центрирующей прокладки или площади листа;
j1 – коэффициент продольного изгиба выпусков арматуры;
As.tot – площадь сечения всех выпусков арматуры;
fcud,eff – приведенная призменная прочность бетона.
Размеры сечения подрезки принимаем (b1 х h1)= 10 10 см.
Тогда площадь части сечения, ограниченная осями крайних стержней сетки косвенного армирования:
Центрирующую прокладку и распределительные листы в торцах колонн назначаем толщиной 2 см, а размеры в плане: 10´10 см, что не более 1/3 ширины колонны, распределительных листов - 27´ 27см.
За площадь смятияAc0, принимаем площадь распределительного листа, поскольку его толщина 20мм превышает 1/3 расстояния от края листа до центрирующей прокладки
(
см),
то есть Ac0
= 27×27=729
см2.
ПринимаемAc1 = Aeff= 1827 см2.
Коэффициент, учитывающий повышение прочности бетона при смятии:
Сварные сетки конструируем из проволоки Æ5S500c fyd=417МПа и
Asx= Asy= 0.2см2. Размеры ячеек сетки должны быть не менее 45мм, не более 1/4 bс= 500/4 = =125мм и не более 100 мм. Шаг сеток следует принимать не менее 60 мм, не более 150 мм и не более 1/3 стороны сечения. В каждом направлении сетки число длинных стержней - 6, коротких - 4. Размеры ячеек сетки принимаем 50x50.
Расчетная длина длинных стержней 48 см, коротких – 26 см.
Коэффициент косвенного армирования:
ρxy
.
Коэффициент эффективности косвенного армирования:
jо
=
=
гдеy=
Значение fcud,eff определяем по формуле:
где φs=
=
Тогда
Для вычисления усилия NRd2определяем радиус инерции арматурного стержня диаметром 28мм:
i = d/4= 28/4 = 0.7см;
-расчетная длина выпусков арматуры, равная длине выпусков арматуры:l0 = l = 30 см;
-гибкость выпусков арматуры:l0/i = 30/0.7 = 37.5;
Коэффициент продольного изгиба арматуры:j1 = 0.89;
Усилие, воспринимаемое выпусками арматуры:
Предельная продольная сила, воспринимаемая незамоноличенным стыком:
=1680,16
+596,96 =2277,12кН<2657.01кН.
Таким образом, прочность колонны до замоноличивания на эксплуатационную нагрузку не удовлетворяет условию. Так как расчёт вёлся в стадии до замоноличивания бетоном, то проверим выполнение данного условия на монтажные нагрузки:
1694.48кН<2205.54кН.
Условие выполняется.
Таким образом, прочность колонны в стыке до замоноличивания больше усилий, вызванных монтажной нагрузкой. В стадии эксплуатации добавится прочность замоноличенного бетона.

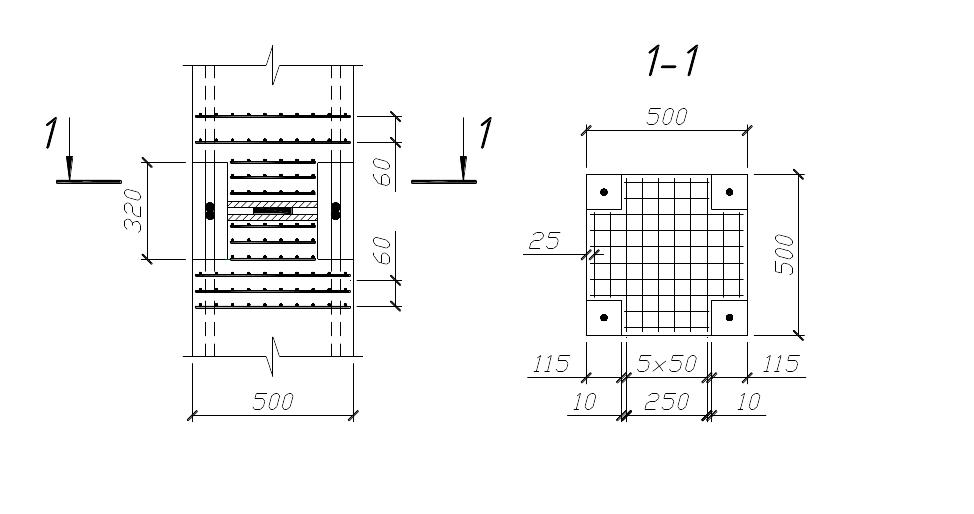

Рис. 16. Стыка колонн между собой.
