47.Схемы включения биполярных транзисторов.

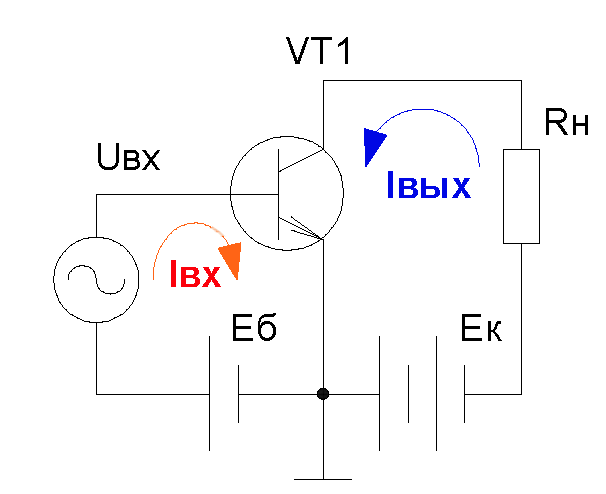

Схема включения с общим эмиттером. Эта схема являет­ся наиболее распространённой, так как она даёт наибольшее усиление по мощности.

Iвх = Iб Iвых = Iк Uвх = Uбэ Uвых = Uкэ

β = Iвых / Iвх = Iк / Iб (n: 10÷100) Rвх.э = Uвх / Iвх = Uбэ / Iб [Ом] (n: 100÷1000)

Коэффициент усиления по току такого каскада представляет собой отношение амплитуд (или действующих значений) выходного и входного переменного тока, то есть переменных состав­ляющих токов коллектора и базы. Поскольку ток коллектора в десятки раз больше тока базы, то коэффициент усиления по току составляет десятки единиц.

Коэффициент усиления каскада по напряжению равен отношению амплитудных или действую­щих значений выходного и входного переменного напряжения. Входным является переменное напряжение база - эмиттер Uбэ, а выходным - переменное напряжение на резисторе нагрузки Rн или, что то же самое, между коллектором и эмиттером - Uкэ:

Напряжение база - эмиттер не превышает десятых долей вольта, а выходное напряжение при достаточном сопротивлении резистора нагрузки и напряжении источника Ек достигает еди­ниц, а в некоторых случаях и десятков вольт. Поэтому коэффициент усиления каскада по напряжению имеет значение от десятков до сотен. Достоинства схемы с общим эмиттером:

• Большой коэффициент усиления по току

• Бóльшее, чем у схемы с общей базой, входное сопротивление

• Для питания схемы требуются два однополярных источника, что позволяет на практике обходиться одним источником питания.

Недостатки: худшие, чем у схемы с общей базой, температурные и частотные свойства. Одна­ко за счёт преимуществ схема с ОЭ применяется наиболее часто.

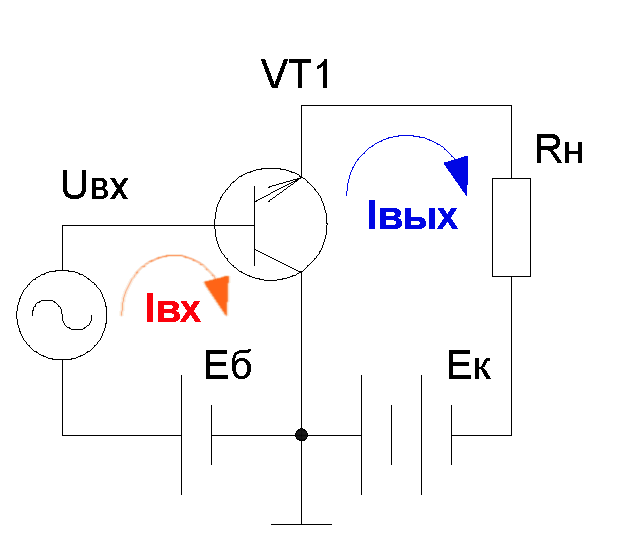

Схема включения с общим коллектором.

I вх = Iб

Iвых = Iэ

Uвх = Uбк

Uвых = Uкэ

Iвых / Iвх = Iэ / Iб = (Iк + Iб) / Iб = β + 1 = n

n = 10 … 100

Rвх = Uбк / Iб = n (10÷100) кОм

В схеме с ОК коллектор является общей точкой входа и выхода, по­скольку источники питания Еб и Ек всегда шунтированы конденсаторами большой ёмкости и для переменного тока могут считаться короткозамкнутыми. Особенность этой схемы в том, что входное напряжение полностью передается обратно на вход, т. с. очень сильна от­рицательная обратная связь. Эмиттерным – потому, что резистор нагрузки включен в провод вывода эмиттера и выходное напряжение снимается с эмиттера (относительно корпуса). Так как входная цепь представляет собой закрытый коллекторный переход, входное сопротивление каскада по схеме ОК состав­ляет десятки килоом, что является важным достоинством схемы. Выходное сопротивление схемы с ОК, наоборот, получается сравнительно небольшим, обычно единицы килоом или сотни ом. Эти достоинства схемы с ОК побуждают использовать её для согласования раз­личных устройств по входному сопротивлению.Недостатком схемы является то, что она не усиливает напряжение – коэффициент усиления чуть меньше 1.

Режимы работы транзистора. В зависимости от спо­соба подключения эмиттерного и коллекторного электронно-дырочного перехода (ЭДП) к источникам питания биполярный транзистор может работать в одном из четырех режимов: отсечки, насы­щения, активном и инверсном.

Эмиттерный и коллекторный ЭДП в режиме отсечки смещаются в обратном, а в режиме насы­щения— в прямом направлениях. Кол­лекторный ток в этих режимах практически не зависит от напряжения и тока эмиттера.При работе транзистора в активном режиме его эмиттерный переход смещается в прямом, а коллекторный — в обратном направлении Статические характеристики биполярного транзистора. Статические характери­стики выражают сложные связи между токами и напряжениями электродов транзистора и зависят от способа его включения

48.Полевые транзисторы. Устройство и принцип работы.

Полевые транзисторы (униполярные) - п/п приборы, в которых прохождение тока обусловлено дрейфом носителей заряда одного знака под действием продольного электрического поля.

С точки зрения носителя заряда их называют униполярные (одной полярности).

С точки зрения управления электрическим полем - полевыми.

Различают схемы включения:

- с общим истоком (подобно общему эмиттеру) которые позволяют получить усиление тока и напряжения и инвертирование фаз напряжения при усилении, имеют очень высокое входное и выходное сопротивления;

- с общим стоком (подобно общему коллектору и эмиттерному повторителю и может быть назван истоковым повторителем) имеет коэффициент усиления по напряжению, стремящийся к единице, выходное напряжение по значению и фазе повторяют входное, имеют очень высокое входное и низкое выходное сопротивления;

- с общим затвором (подобно общей базе)не дает усиления тока и поэтому усиление мощности в ней во много раз меньше, чем в схеме с ОИ, входное сопротивление мало, в усилителях не используются, применяется в качестве линейных ключей и электронных потенциометров.

Отличие биполярных от полевых транзисторов: практически бесконечное входное сопротивление, несколько худшие усилительные свойства, лучшие температурные характеристики, возможность параллельного включения с целью увеличения тока, опасность повреждения статическим напряжением.

По способу создания канала различают ПТ с p-n-переходом (канал p- или n-типа), встроенным каналом (МДП) и индуцированным каналом (МОП).ПТ с управляющим р-n переходом содержит три п/п области одного и того же типа проводимости, называемые истоком - каналом - стоком.Движение носителей заряда начинается от истока в направлении стока по каналу, ширина которого зависит от напряжения, приложенного к затвору. Соответственно имеет 3 электрода: затвор, сток и исток. р-n переход является высокоомной областью неподвижных носителей заряда –ионов. Подавая на затвор запирающее напряжение (в нашем случае "-") мы увеличиваем ширину р-n переходов и соответственно уменьшаем ширину канала и увеличиваем его сопротивление.

Резистор автоматического смещения служит для автоматического создания напряжения смещения. При его увеличении возможно полное запирание. Сопротивление в цепи затвора необходимо для заряда конденсатора.При подаче на затвор отпирающего напряжения > 0,5В происходит отпирание р-n-перехода, возникает ток затвора и ПТ теряет основное своё преимущество: высокое входное сопротивление.

МОП с изолированным затвором и индуцированным каналом.

При приложении к затвору напряжения положительной полярности определенной величины, в области подложки (наиболее близко расположенная к затвору), под диэлектриком, образуется канал из неосновных носителей зарядов электронов. Для него характерно ещё большее входное сопротивление, но меньшее усиление, так как управляющий затвор находитя на большем расстоянии от канала.

МДП со встроенным каналом.

При подаче положительного напряжения увеличиваем ширину канала, и ток по нему тоже увеличивается. При подаче отрицательного напряжения уменьшаем ширину канала и ток по нему, вплоть до полного закрытия транзистора.

«+» возможность работы без начального смещения

«-» протекание тока при наличие U₃ = О

Чтобы р-п переходы были надёжно заперты относительно подложки (П), мы подаём на П напряжение, противоположное полярности по отношению к напряжению на стоке, т.е. для п - канала это будет "-". В обычных случаях соединяем П и U

КМОП - комплиментарные МОП с п и р переходом.

«+» отрицательный температурный коэффициент мощности, т.е. при нагреве ток стока уменьшается.

ПТ п - типа с р-п переходом не рекомендуется использовать при комбинации больших (20-50В) напряжений на затворах и относительно больших (> 1 мА) тока стока, из-за резкого возрастания тока затвора.

Достоинства ПТ: высокое входное сопротивление.

Недостатки: более низкое, по сравнению с БПТ, усиление по напряжению.
