МИНОБРНАУКИ РОССИИ
Федеральное государственное бюджетное образовательное
учреждение высшего профессионального образования
«Тульский государственный университет»
Политехнический институт
Кафедра «Инструментальные и метрологические системы»
Курсовая работа
по дисциплине
Метрология, стандартизация и спецификация
Выполнил: Студент гр.130201 Козлов Д.В. Проверил: кандидат технических наук, доцент
Белякова В. А.
Тула 2012
Задание 1.
Расчет параметров посадки.
Рассчитать параметры посадки 30Н8/k7; написать все виды обозначения предельных отклонений размеров на конструкторских и рабочих чертежах; рассчитать калибры для проверки отверстия и вала заданной посадки; дать рабочие чертежи калибров.
Для расчета дана переходная посадка в системе отверстия.
Отклонения отверстия и вала по гост 25347-82
ЕS= +33 [мкм] еs= +23 [мкм]
ЕI=0 [мкм] еi= +2 [мкм]

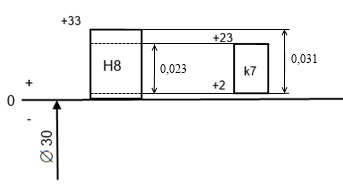

Схема расположения полей допусков.
Предельные размеры:
Dmax = N+ ES= 30 + 0,033 = 30,033 [мм]
Dmin = N + EI = 30 + 0 = 30 [мм]
dmax = N + еs = 30 +0,023 = 30,023 [мм]
dmin = N + ei = 30 +0,002 = 30,002 [мм]
Допуски отверстия и вала:
ТD = Dmax – Dmin = 30,033 – 30 = 0,033 [мм]
Тd = dmax – dmin = 30,023 –30,002= 0,029 [мм]
Зазоры:
Smax = Dmax – dmin = 30,033 – 30,002 = 0,031[мм]
Smin = Dmin - dmax = 30 – 30,023 = - 0,023 [мм]
Средний зазор:
Sc = (Smax + Smin)/2 = (0,031 – 0,023)/2= 0,004 [мм]
Натяг:
=
=
30,023 – 30 = 0,023 [мм]
=
=
30,002 - 30,033 = -0,031 [мм]
Допуск зазора (посадки):
Тs = ТD + Тd = 0,033 + ( - 0,021) = 0,012 [мм]

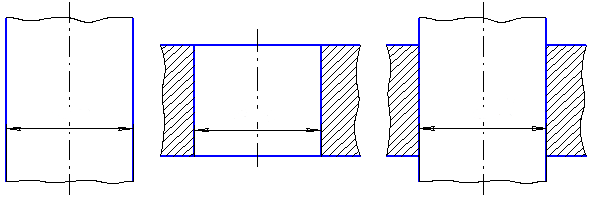

Обозначение предельных отклонений размеров на конструкторских чертежах:
а) условное обозначение полей допусков:
|
|
б) числовые значения предельных отклонений:
|
|
в) условное обозначение полей допусков и числовых значений предельных отклонений:
|

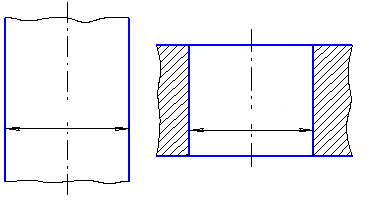

Обозначение размеров на рабочих чертежах:
2. Расчет сборочных размерных цепей методами взаимозаменяемости.
Задание.
При выполнении работы необходимо методами полной взаимозаменяемости и теоретико-вероятностным методом решить прямую и обратную задачи расчета сборочной размерной цепи.
Задача 1
Назначить допуски и отклонения составляющих размеров с таким расчетом, чтобы обеспечить значение замыкающего размера равное
А=
Расчет произвести методом полной взаимозаменяемости.
На детали, входящие в сборочный чертеж, назначены следующие значения номинальных размеров:
NА1 = 15 мм; NА2 = 393 мм; NА3 = 16 мм; NА4 = 37 мм; NА5 = 10 мм; NА6 = 261 мм; NА7 = 10 мм; NА8 = 43 мм;
А= .
Согласно заданию:
N= 1 мм.
Т =ES – EI = +0,5 – (–0,8) = 1,3 мм.
EС = (ES + EI)/2 = (+0,5 – 0,8)/2 = –0,15 мм.
Аmax = N + ES = 1+0,5= 1,5 мм.
Аmin = N + EI = 1 – 0,8 = 0,2 мм

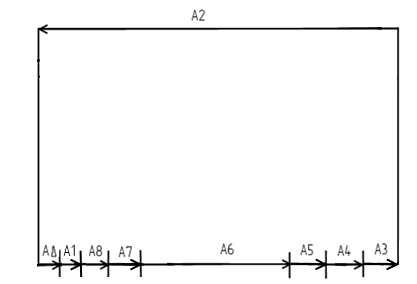

Составим график размерной цепи:
Составим уравнение размерной цепи:
A=
A = 1A1 + 2A2 + 3A3 + 4A4 + 5A5+ 6A6.
