1. Методы определения уровня, направления и скорости грунтовых вод.

Направление движения подземных вод легко устанавливается при наличии карт гидроизогипс (либо гидроизопьез) по изучаемым водоносным горизонтам. По таким картам направление движения подземных вод определяется линиями токов, проведенным перпендикулярно, к линиям равного напора гидроизогипсам или гидроизопьезам по уклону потока.

Метод фотографирования конусов выноса от точечного источника красителя, при котором периодически фотографируются распространяющиеся от специальной капсулы конуса красителя на фоне стрелки магнитного указателя. Всего за один спуск можно наполнить до 60 снимков, направление движения подземных вод определяется по направлению конуса заноса красителя для получения надежных результатов достаточно 4-6снимков. Точность определении направления подземного потока может быть оценена величиной относительной погрешности от 3 до 20, в значительной мере погрешность зависит от скорости движения подземных вод. Метод может использоваться при скоростях фильтрации не ниже 0,5 м/сут.

Колометрический метод заключается в определении времени прохождения раствора краски между пусковой и наблюдательной скважинами. Чаще всего принимают следующие красящие вещества, причём количество ихзависит от длины пути движения подземных вод между пусковой и наблюдательной скважинами. Наличие красящего вещества в пробе воды и степень концетрации его устанавливается при помощи специального прибора – флюроскопа, в котором находится 10 стеклянных трубок, наполненных стандартными растворами, концентрация которых колеблется от 0 до 5 %.

Электролитический метод основан на изучении убывания электролита в искусственно засоленной скважине. Он применяется для изучения движения пресных или слабоминерализованных подземных вод, в зоне активного водосмена. Для наблюдения используют любую одиночную скважину, не

обсаженную трубами или оборудованную фильтрами в интервале водоносного горизонта. В качестве электролита применяют поваренную соль. Измерения производятся с помощью резистивиметра по обычной схеме каротажа.

2. Определение прочностных характеристик грунтов в полевых условиях путем испытания грунтов на сдвиг в скважинах крыльчаткой.

При проведении испытаний грунтов вращательным срезом крыльчатку вдавливают в грунт на 0.1-0.5 м ниже забоя скважины. Затем ее поворачивают и измеряют крутящий момент, что позволяет по данным испытаний получить график функции М = ƒ(_αшт) (рис. 7.19) и вычислить показатели прочности грунтов.

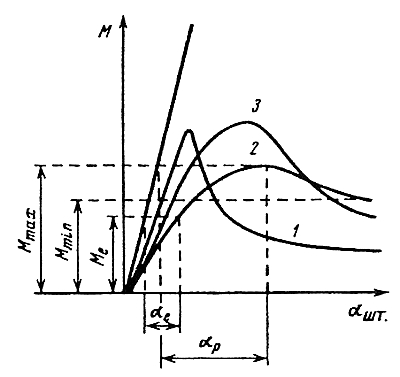

Рис. 7.19. Графики, получаемые при записи испытаний грунта вращательным срезом. Срез при типе разрушений: 1 — хрупком, 2 — пластичном, 3 — хрупкопластичном

Сдвигающее усилие t вычисляют по формуле τ = М/В, где В — постоянная крыльчатки:

где h — высота, d — диаметр крыльчатки.

В большинстве конструкций установок вращательного среза h = 2d. Для них

Расчет показателей прочности ведут по формулам Г. П. Корчагина. При хрупком и хрупкопластичном типах деформационного поведения грунта

где P_z — природное давление на глубине проведения опыта.

здесь L — показатель структурной прочности;    L_p = M_α /  M _max  -   показатель структурной прочности хрупких связей.

При пластическом типе деформационного поведения грунта

где α_p — угол поворота крыльчатки, соответствующий состоянию среза грунта (при М_max).

3. Особенности ИГИ при решении экологических проблем.

Инженерно-экологические изыскания

Данный вид изысканий для строительства выполняется для оценки современного состояния и прогноза возможных изменений окружающей природной среды под влиянием антропогенной нагрузки с целью предотвращения, минимизации или ликвидации вредных и нежелательных экологических и связанных с ними социальных, экономических и других последствий и сохранения оптимальных условий жизни населения.

Инженерно-экологические изыскания и исследования выполняются в установленном порядке проведения проектно-изыскательских работ для поэтапного экологического обоснования намечаемой хозяйственной деятельности при разработке следующих видов документации: прединвестиционной, градостроительной, предпроектной, проектной (проекты и рабочая документация).

В период строительства, эксплуатации и ликвидации строительных объектов инженерно-экологические исследования и изыскания должны быть при необходимости продолжены.

В состав изысканий в общем случае входят следующие виды работ:

· сбор, обработка и анализ опубликованных и фондовых материалов и данных о состоянии природной среды, поиск объектов-аналогов, функционирующих в сходных природных условиях;

· экологическое дешифрирование аэрокосмических материалов с использованием различных видов съемок (черно-белой, многозональной, радиолокационной, тепловой и др.);

· маршрутные наблюдения с покомпонентным описанием природной среды и ландшафтов в целом, состояния наземных и водных экосистем, источников и признаков загрязнения;

· проходка горных выработок для получения экологической информации;

· эколого-гидрогеологические исследования;

· почвенные исследования;

· геоэкологическое опробование и оценка загрязненности атмосферного воздуха, почв, грунтов, поверхностных и подземных вод;

· лабораторные химико-аналитические исследования;

· исследование и оценка радиационной обстановки;

· газогеохимические исследования;

· исследование и оценка физических воздействий;

· изучение растительности и животного мира;

· санитарно-эпидемиологические и медико-биологические исследования;

· стационарные наблюдения (экологический мониторинг);

· камеральная обработка материалов и составление отчета.

На основании результатов изысканий разрабатываются рекомендации по возможному использованию обследованной территории, способам обращения с перемещаемыми грунтами, необходимости рекультивации территории и проектирования специальной инженерной защиты объекта в целях обеспечения безопасности населения и окружающей среды.
