47. Методы сканирования
Метод сканирования предполагает, что для задания внутренних сигналов в схеме и для наблюдения за ними используется лишь небольшое число контрольных точек. Метод сканирования по заданному пути основан на предположении, что любая цифровая схема представляет собой комбинацию триггеров или других запоминающих элементов, объединенных комбинационной логикой. С помощью этого метода осуществляется управление и наблюдение за состоянием запоминающих элементов. Метод сканирования по заданному пути предполагает наличие двух режимов работы: режима нормальной работы и режима сканирования, при котором все запоминающие элементы входят в состав гигантского регистра сдвига. В режиме сканирования состояние n запоминающих элементов схемы может быть прочитано за n сдвигов (наблюдаемость). За то же время все элементы можно установить в новое состояние (управляемость).
Проектирование с использованием пути сканирования чаще всего применяется при разработке заказных СБИС и специализированных ИС из-за невозможности обеспечить большое число обычных контрольных точек. Однако для необходимых в этом случае триггеров с двумя входами требуется кристалл большей площади.
При разработке больших специализированных ИС с развитой и сложной системой управления, образование пути сканирования следует считать необходимым требованием.
48. Оценка надежности цифровой системы
Надежность цифровой системы качественно определяется как вероятность того, что она работает правильно, когда вам надо.

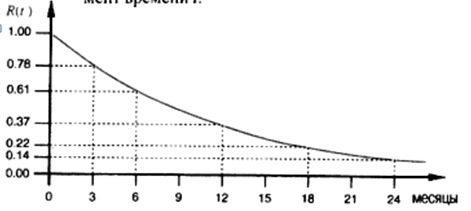

Количественно надежность выражается математической функцией времени: R(t) = Вероятность того, что система продолжает правильно работать в момент времени t.
R
(t)
- это доля устройств, которые остаются
работоспособными к моменту времени Л
Когда мы говорим о надежности одного
устройства, мы просто используем
имеющийся опыт работы с большой
совокупностью устройств в качестве
оценки наших шансов в отношении данного
устройства.
Интенсивность отказов - это число отказов компонента или системы в единицу времени. В математических формулах интенсивность отказов обычно обозначают греческой буквой λ.

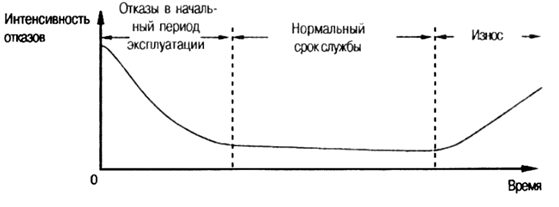

Для типичного электронного компонента интенсивность отказов является функцией времени. Типичный компонент имеет высокую интенсивность отказов в течение начального срока службы, когда проявляется большинство производственных дефектов. Отказы в течение этого периода называются отказами в начальный период эксплуатации. В связи с большой вероятностью отказов в начальный период эксплуатации при производстве высококачественного оборудования проводится его испытание на отказ, состоящее в том, что перед отправкой оборудования заказчику в течение некоторого времени наблюдают за его работой - от 8 часов до 8 суток. При испытании на отказ большинство сбоев, которые могут произойти в начальный период, происходит на заводе, а не у заказчика.
На более позднем этапе работы может сказываться износ компонента, что приводит к увеличению интенсивности отказов.
Интенсивность отказов интегральных схем примерно удваивается при повышении их температуры на каждые 10°С.
Другим критерием надежности компонента или системы служит среднее время между отказами, то есть среднее время, спустя которое компонент выходит из строя. Для компонентов с постоянной интенсивностью отказов λ среднее время между отказами просто равно величине, обратной λ.
