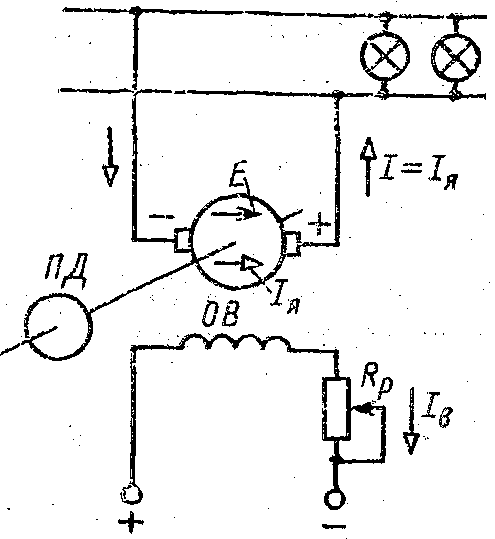

5. Генер пост тока независ возбуж. Схема. Основ хар-ки.
Г
енер
независ возб – генер пост тока, обмотка
возбуж к-го питается пост током от
посторон источника эл эн или у к-х маг
поток созд-ся пост магнитами.
Якорь генер приводится во вращ от приводного двиг-ля ПД. Цепь якоря не соед с цепью возбужд, по этому I=IЯ. В цепь возбужд включ регулировоч реостат RP, предназнач для регурир тока возбужд IВ.
Основ хар-ки: 1. Холост хода – снимается при плав увелич тока возбужд, а затем при плав уменьш при n=nном=const. 2.Внеш хар-ка U=f(I) при IВ=const и n=nном=const хар-ет влияние тока нагруз генер-ра на напряж на его выводах. 3. Регулировоч хар-ка IВ=f(I) при U=const и n=nном=const. Для поддерж постоянства напряж на выводах якоря в цепь возбуж вкл регулировоч реостат.
6. Генер пост тока параллельного возбуж. Схема. Основ хар-ки.
О
пределение.
Генераторами параллельного возбуждения
называют генераторы, обмотка возбуждения
которых питается от ЭДС обмотки якоря
и подключена к выводам якоря машины
параллельно цепи нагрузки.
Ток якоря у щеток разделяется на ток возбужд. и ток нагр. Ия=И+Ив.
Внеш хар-ка U=f(I) при IВ=const и n=nном=const (2 и 2а) отл. от внеш. хар-ки ген. неза. возб.я более резким снижением напряжения при увеличении нагрузки. Это объясняется следующим образом: уменьшение напряжения по тем же причинам, что и у генератора независимого возбуждения, приводит к уменьшению тока возбуждения, дополнительному уменьшению ЭДС генератора.
Регу. хар-ка генератора IВ=f(I) при U=const и n=nном=const аналогична регулировочной характеристике генератора независимого возбуждения (2), но идет несколько круче, что объясняется более,значительным уменьшением напряжения генератора.

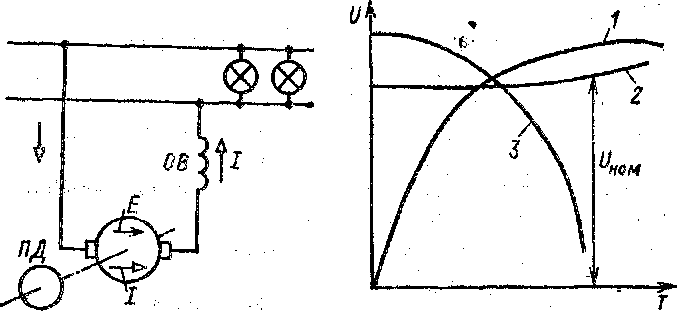

7Ген-ры пост. Тока послед.Возб.
В
генераторах последовательного
возбуждения обмотка возбуждения
включается последовательно с обмоткой
якоря и нагрузкой, поэтому ток возбуждения,
ток якоря и ток нагрузки — это один и
тот же ток: I=Iя=Iв.
Генератор может возбуждаться только
под нагрузкой, и с
увеличением
тока нагрузки его напряжение растет.
Внешняя характеристика
генератора последовательного возбуждения
(1). Так как напряжение генератора сильно
изменяется при изменении нагрузки, он
не может быть использован для питания
потребителей, рассчитанных на постоянное
напряжение, а поскольку их большинство,
то он применяется только Для питания
специальных устройств.ххх и рег.хар-ки
отсутств.

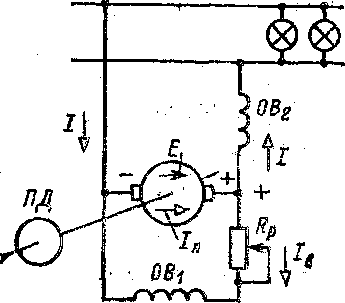

8Ген-ры пост. Тока с смеш.Возб
Генераторы смешанного возбуждения-имеютдве обмотки возбуждения;
Обм. ОВ1 включена параллельно, a ОВ2 — последовательно с нагрузкой). Обе обмотки намотаны на одни, и те же полюсы и их магнитные потоки направлены согласно или встречно.(2).
И=Ив2+Ив1
9. Двиг-ль пост тока. Осн вел. И хар-ки.
Основные уравнения и величины, характеризующие двигатели. Такими величинами являются: механическая мощность на валу питающее напряжение U, ток, потребляемый из сети /, ток якоря /я, ток возбуждения /0, частота вращения п, электромагнитный момент Мэм. Зависимость между этими величинами описывается: •уравнением электромагнитного момента
