Эл цепи 3-х фазнаго тока
1
.3-х
фаз эл цепь. Получ тока. Способы изображ
3фаз тока, послед-ть фаз.
3
фаз
цепь – эл. Цепь в ветвях кот. действуют
3 одинаковых по амплитуде синусоидальные
ЭДС одной и той же частоты, сдвинутые
по фазе на угол 120.
В кач-ве источ эл эн исп-ся синхронные генераторы.1-статор, 2-ротор.
На статоре есть 3 независ обмотки – фазы генератора. Ах, Ву, Сz. Ротор пр вращ наводит в них 3 синус-е фазные ЭДС. е-мгнов знач 3фаз сис-мы. Вращающийся с частотой ω роторт наводит в обмотках три синусоидные фазные ЭДС.
еа=ем sin ωt; ев=ем sin (ωt-120); ес=ем sin (ωt-240) =ем sin (ωt+120)

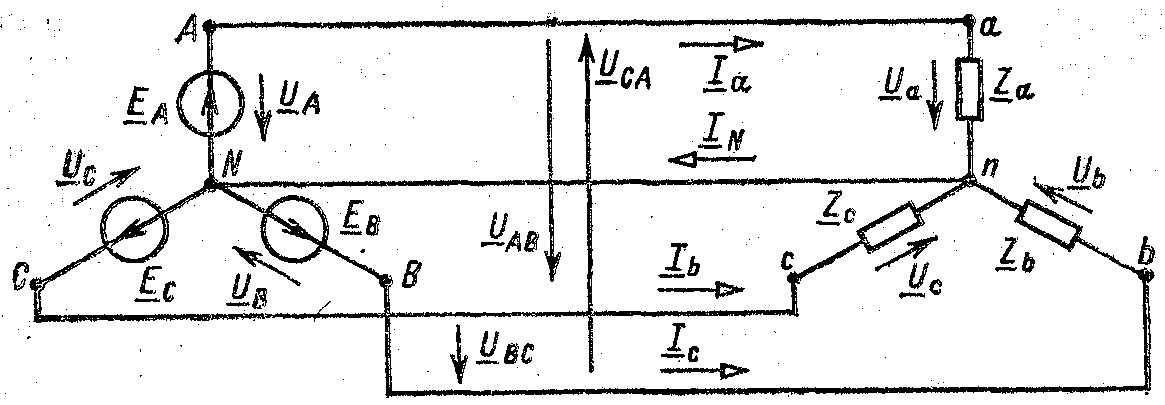

3. Соед приемника звездой с нейтр проводом. Симметр и несим нагрузка. Вектор диагр
Фазные
напряж прием-ка =фаз напряж генератора.
=> равны и линейн напряж-я. К приемнику
подводятся 2 напряж: линейное и фазное.
Т
оки
при симметр нагр: компл сопротив равны
Za=Zb=Zc.
Расчет токов сводится к расчету токов
в одной фазе. Ia+Ib+Ic=IN=0.
При сим нагр ток в нейтр проводе отсутств.
При несим нагр: токи в фазах расч по з-ну Ома: Ia=Ua/Za,…Ic=Uc/Zc. Ток в нейтр проводе = сумме токов трех фаз: IN=Ia+Ib+Ic.

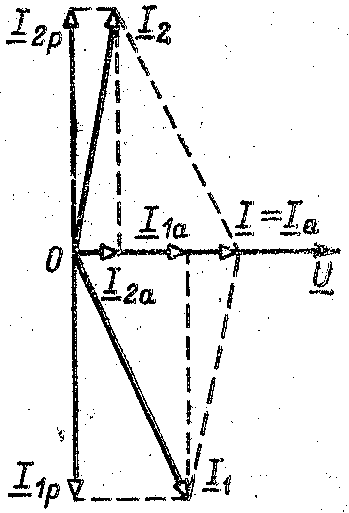

Вект диагр:
токи,
напряж и их фаз соотнош дают вектор
диагр токов, к-е как правило совмещ с
топограф диагр напряж-й.
4.Соед прием звездой без нейтр провода. Сим и немим нагр. Вект диагр
В практике достаточ
часто встреч cим
нагр: расчет токов ведется на 1 фазу:
UЛ=3UФ
для фазы а напряж-е Ua=Uфеj0,
ток Ia=Ua/Za=
Uфеj0/
Zфеjφ=Iфе-jφ.
Несим нагр: Za≠Zb≠Zc. Потенциал нейтр точки приемника ≠0. Фаз напряж-я приемника ≠ фаз напряж генератора.
Вект диагр: токи, напряж и их фаз соотнош дают вектор диагр токов, к-е как правило совмещ с топограф диагр напряж-й.
5. Соед приемн треуг. Вект диагр при сим и несим нагр.
Кажд фаза приемника
включ на лин напряж генератора, поэтому
эти же напряж явл фазными напряж
приемныка:Uab=UAB…
токи в проводах м/д генер и приемн наз-ся
линейн, а в фазах приемн – фазными.
Токи в фазах расч по з-ну ома: Iab=Uab/Zab.
При сим нагр Zab= Zbс= Zса= Zф= Zфеjφ знач токов в фазах одинак.
Сущ соотнош м/д лин и фаз напряж: UЛ=3UФ.
Трансформаторы
1.Устр-ва однофаз тр-ра. Режим холост хода. Коэф транс-ции.
Тр-тр - статистическое электромагнитное устройство, преобразующее ток и напряжение одной величины в ток и напряжение другой, по той же частоте.
Классиф: 1.По особен-ти конструк (силовые, свароч, измерит, спец). 2.По числу фаз (1 и 3).
1 – магнитопровод. 2 – первичная обмотка.3 – вторичная обмотка
У тр-ра 2 основ части: магнитопровод(ярмо и стержень) и обмотки (цилиндр катушки из изолир др др проводов)
Реж ХХ-реж работы тр-ра при разомкнутой вторич обмотке. Ток в режиме ХХ называется намагничивающим или током ХХ.
Коэф транс-ции отнош номинал высшего напряж тр-та к намин низшему напр:
n=Uв,ном/Uн,ном=В/Н.
2.Раб тр-та под нагруз. Ур-е электрич сост обмоток.
Р
аб
реж-раб тр-та при подключ-х потреб-лях
или под нагрузкой (током вторич цепи –
чем он больше, тем больше нагрузка)
Первич обмотка подключ к источ синусоид напряж. Ток в ней вызывает основ маг поток и маг поток рассеяния. К вторич обмотке подключ потребитель с сопротивл-м, т.е она замкнута.Поток вторич обмот направл навстреч потоку первич, т.е МДС вторич обм всегда направ противоп МДС первич обмотке.
Ур-е эл/стат: рассм первич обм как приемник, а вторич – источ эл эн
Ур по2з-ну К для первич цепи: u1=e1+R1i1+u1d. R1i1- паден напряж на актив сапротив провода; u1d – паден напряж на сопротив рассеян.
Ур для вторич обм: e2= u2 +R2i2+u2d. R2i2 – пад напряж на акт сопр пров; u2 – напр на выводах вторич обмотки.
