4.Потери в асинхронном двигателе. Коэффициент мощности.
Мощность потерь, нагревающих машину, складывается из мощности электрических, магнитных и механических потерь. Электрические потери ∆Рэ возникают в обмотках статора и ротора, т.е. ∆РЭ=∆РЭ1+∆РЭ2 (здесь ∆РЭ1-потери в обмотке статора и ∆РЭ2 —потери в обмотке ротора) Магнитные потери в магнитопроводе ∆РМ1 возникают за счет явлений гистерезиса и вихревых токов в статоре ∆РМ1 и в роторе ∆РМ2 , т. е. ∆РМ =∆РМ1+∆РМ2 . Потери механические вызваны силами трения в подшипниках, в скользящем контакте на кольцах, о воздушную среду ∆РМЕХ .
Коэффициент мощности. Кроме активной мощности P1, двигатель потребляет реактивную мощность Q1 ,необходимую для образования вращающего магнитного поля. Коэффициент мощности при синусоидальном токе
cos
ψ1=P1/S=
P1/
=1/
.
При холостом ходе cos ψ1 имеет малое значение ( примерно 0,1), так как активная мощность расходуется только на относительно небольшие потери в статоре и небольшие механические потери, а реактивная мощность имеет постоянное значение, так как магнитный поток постоянен.
ЭЛЕКТРОНИКА.
P-n переход. Вольт-амперная характеристика.
В зоне метал-го контакта полупр-ков различной проводимости образ-ся обл-ть, называемая p-n переходом.
П
роцесс
соединения дырок и электронов наз-ся
рекомбинацией. В рез-те диффузии дырки
и электрона через зону метал-го контакта
проникают в обл-ти, где они не явл-ся
осн.носителями и рекомбинируют. В рез-те
чего вблизи зоны метал-го контакта
образ-ся обл-ть, бедная носителями
зарядов, называющаяся запирающим слоем.
Электронно-дырочный переход. Электронно-дырочным переходом называют тонкий слой между двумя частями полупроводникового кристалла, в котором одна часть имеет электронную, а другая — дырочную электропроводность. Одна часть этого перехода легирована донорной примесью и имеет электронную проводимость (N-область). Другая часть, легированная акцепторной примесью, имеет дырочную проводимость (Р-область). Концентрация электронов в одной части и концентрация дырок в другой существенно различаются.
Электроны в N-области стремятся проникнуть в Р-область, где концентрация электронов значительно ниже. Аналогично, дырки из Р-области перемещаются в N-область. В результате встречного движения противоположных зарядов возникает диффузионный ток. Электроны и дырки, перейдя через границу раздела, оставляют после себя противоположные заряды, которые препятствуют дальнейшему прохождению диффузионного тока. В результате на границе устанавливается динамическое равновесие и при замыкании N- и Р-областей ток в цепи не протекает.

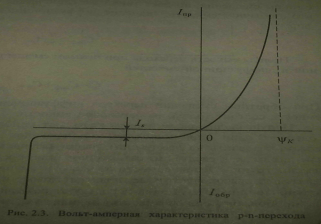

Вольт-амперная характеристика p-n-перехода представляет собой зависимость тока через переход при изменении на нем значения и полярности приложенного напряжения. Если приложенное напряжение снижает потенциальный барьер, то оно называется прямым, а если повышает его – обратным.
