Содержание

Исходные данные ……………………………………………………………………..

  1. Область применения …………………………………………………………………..

  1. Организация и технология производства работ

  1. Подсчет объемов работ ………………………………………………………...

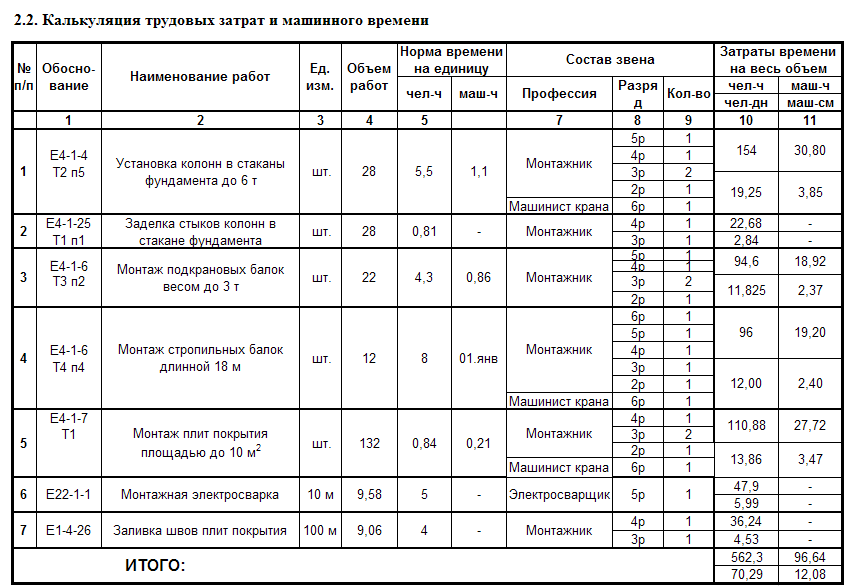

  2. Калькуляция трудовых затрат и машинного времени ……………………….

  3. Выбор грузозахватных приспособлений ……………………………………...

  4. Выбор монтажного крана ………………………………………………………

  5. Допускаемые отклонения ………………………………………………………

  6. Контроль качества и приемка работ …………………………………………..

  7. Расчет состава бригады ………………………………………………………...

  8. Выбор методов производства работ …………………………………………...

  1. Потребность в материально-технических ресурсах

  1. Подсчет расхода материалов конструкций, полуфабрикатов ……………….

  2. Перечень машин, механизмов и приспособлений ……………………………

  1. Техника безопасности, охрана труда и окружающей среды ……………………….

  2. Технико-экономические показатели …………………………………………………

График производственного процесса…………………………………………….

Исходные данные

Спецификация сборных железобетонных элементов

№

Наименование элементов

Марка

Кол-во

Масса

Объем

Ед.

Общ.

Ед.

Общ.

1

Колонны крайних рядов

4К108-1

24

4.7

112.8

1.9

45.6

2

Колонны фахверховые

2КФ117-1

4

5.8

23.2

2.32

9.28

3

Подкрановые балки

БК6-3А1У-С

22

2.9

63.8

1.17

25.74

4

Стропильные балки

ФТ24-1.60

12

9.1

109.2

3.6

43.2

5

Плиты покрытия

2ПГ6-1АтУ1Т

132

1.5

198

0.61

80.52

  1. Область применения

Технологическая карта разработана на монтаж каркаса одноэтажного промышленного здания. Здание однопролётное с размерами в плане 66×18 м, ширина пролета 18 м, шаг колонн среднего ряда 6 м, длинна здания 66 м, отметка низа стропильных конструкций +9.600, отметка уровня земли –0.150.

В состав технологической карты входят следующие работы:

  1. Установка колонн в стаканы фундаментов весом до 6 т;

  2. Заделка стыков колонн в стакане фундамента;

  3. Монтаж подкрановых балок весом до З т;

  4. Монтаж стропильных балок длиной 18 м;

  5. Установка плит покрытия площадью до 10 м2;

  6. Монтажная электросварка:

  1. подкрановых балок;

  2. балок покрытия;

  3. плит покрытия.

  1. Заливка швов плит покрытия.

Работы ведутся в 2 смены в летнее время.

  1. Организация и технология производства работ

  1. Подсчёт объёмов работ

№

Наименование работ

Формулы

Ед.

изм.

Кол-

во

1

2

3

4

1

Установка колонн в стаканы фундамента весом сеток до 6 т

По спецификации

шт.

28

2

Заделка стыков колонн в стакане фундамента

По спецификации

шт.

28

3

Монтаж подкрановых балок весом до 3 т

По спецификации

шт.

22

4

Монтаж стропильных балок длинной 18 м

По спецификации

шт.

12

5

Монтаж плит покрытия площадью до 10 м2

По спецификации

шт.

132

6

Монтажная электросварка:

  1. подкрановых балок;

  2. стропильных ферм;

  3. плит покрытия

10 м

9.58

7

Заливка швов плит покрытия

100 м

9.06

  1. Выбор грузозахватных приспособлений

№

Монтируемый элемент

Монтажная оснастка

Наименование

Масса, т

Наименование

Грузоподъем-ность, т

Масса, т

Высота строповки, м

1

Колонна

5.8

Штыревой захват

10

0.338

1.6

2

Подкрановая балка

2.9

Строп двухветьевой

14

0.511

2

3

Стропильная балка

9.1

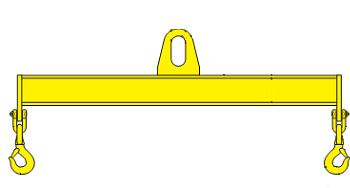

Траверса

20

0.653

5.3

4

Плиты покрытия

1.5

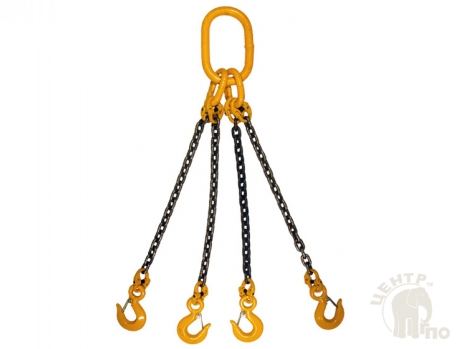

Строп четырехветьевой

5

0.056

4.5

  1. В ыбор монтажного крана

  1. Для монтажа колонн:

  1. Требуемая грузоподъемность:

где:

Qкр – грузоподъемность крана;

Qэл – масса самого тяжелого элемента;

Qгр – масса грузозахватных приспособлений;

Qосн – масса оснастки;

  1. Требуемая высота подъема стрелы:

где:

Hстр – высота подъема стрелы;

h0 – превышение опоры монтируемого элемента под уровнем стоянки крана;

hз ≥ 0.5 м – запас по высоте;

hэ – высота элемента в монтажном положении;

hгр – высота грузозахватных приспособлений от верха монтируемого элемента до низа крюка крана;

hпол = 1.5 м – высота полиспаста в стянутом положении;

  1. Требуемый вылет крюка крана:

где:

e = 0.5 м – половина толщины стрелы на уровне верха монтируемого элемента или ранее смонтируемой конструкции;

c = 0.5...1 м – минимальный зазор между стрелой и монтируемым элементом;

d – расстояние от центра тяжести до приближенного к стропе края элемента;

a = 1.5 м – половина базы крана;

hш = 1.5 м – расстояние от уровня стоянки крана до оси поворота стрелы;

  1. Требуемая длинна стрелы:

  1. Д ля монтажа стропильных балок:

  1. Требуемая грузоподъемность:

  1. Требуемая высота подъема стрелы:

  1. Требуемый вылет крюка крана:

  1. Требуемая длинна стрелы:

  1. Д ля монтажа плит покрытия:

  1. Требуемая грузоподъемность:

  1. Требуемая высота подъема стрелы:

  1. Требуемый вылет крюка крана:

  1. Требуемая длинна стрелы:

Выбор монтажного крана крана

Требуемые параметры

Величина

параметра

Марки кранов

К-258

СКГ-40

  1. Грузоподъёмность, т

max

min

9,853

11,5

1

22

3,5

  1. Высота подъёма стрелы, м

max

min

19,05

23,5

13

24

11,5

  1. Вылет крюка, м

max

min

12,67

22

4

23

6,5

  1. Длина стрелы, м

20.133

25

25

  1. Себестоимость маш-см, руб

  1. 30,8

  1. 34,6

Из технико-экономического сравнения принимаем кран К-258
