2.3. Ресурсосберегающие методы берегоукрепления в створах подводных переходов
Рис.
2.4. Балластировка закрепленным грунтом
в виде сплошной полосы (а) и в виде
перемычки
(б): 1—трубопровод;
2—полоса закрепленного грунта; 3-—обычный
грунт; 4—плодородный
слой грунта
Во втором случае закрепленный грунт используют совместно либо с при-грузамитипа УБО (рис. 2.5а), либо железобетонными плитами (рис. 2.56), либо с нетканым синтетическим материалом (рис. 2.5г), либо с сеткой на основе текстильного стекловолокна (рис. 2.5е).
> Выбор конструкции балластного пригруза с использованием закрепленных грунтов зависит от вида и состояния грунта, наличия и мощности грунтов растительного происхождения, профиля и степени обводненности траншеи, наличия изгибов трубопровода в вертикальной и горизонтальной плоскостях, наличия минеральных грунтов, пригодных к закреплению и времени производства работ.
22
Восстановление и укрепление берегов в створах подводных переходов—заключительная технологическая операция при их сооружении.
С В настоящее время традиционными методами берегоукрепления являются применение каменной наброски и устройство покрытий из сборных железобетонных ILJIHT^J
i Каменную наброску изготовляют из сортированного и несортированного естественного рваного и булыжного камня, изверженных (гранит, базальт, ме-нит, порфит, диобаз и др.) и осадочных (кремнистый песчаник, кварцит, плотные известняки) пород. Крепление каменной наброской состоит из нескольких слоев — слоя камня и от одного до трех слоев обратного фильтра или дренирующего слоя (подготовки) из песка, щебня и гравия. Применяют также отсыпку камня на хворостяной тюфяк, многослойные крепления из тростника, досок, плиточного камня и гравия.
23
Применение
каменной наброски при укреплении
подводных откосов не требует
проведения водолазных работ, а сами
работы полностью механизированы
(материалы доставляют водным транспортом
к месту укладки, отсыпку производят
плавучим краном с борта). Крепление
каменной наброской не подвержено
разрушению при неравномерных осадках
берегового откоса. Поэтому его
можно осуществлять практически в любых
грунтовых условиях.
Однако крепление из каменной наброски подвержено разрушению при подвижках ледяного покрова. Кроме того, вследствие водопроницаемости покрытия происходит постепенное вымывание обратного фильтра, а затем—размыв берега. Наконец, само возведение набросных креплений требует большого количества камня, что приводит к значительным транспортным расходам, а значит—к удорожанию и увеличению сроков строительства берегоукрепления.
В качестве примера приведем данные из опыта жстшуЖйЩШ Тгодводных переходов в ОАО «МЫ „Дружба"» [И]. На его балансе находится 114 ниток таких переходов общей протяженностью более 100 км (более 20 км по зеркалу воды). В ходе плановых мероприятий по нормализации руслового процесса в створе подводных переходов, здесь в 1986... 1992 гг. были проведены работы по отсыпке щебнем в объеме 53 тыс. м3, а в 1995...2000 г.г. —15,9 тыс. м3. Эти меры, с одной стороны, позитивно повлияли на положение нефтепроводов, а с другой—отрицательно сказались на гидрологии реки: усилился процесс размыва левобережного склона русла, вызванный смещением гидродинамической оси потока в сторону левого берега, и появились наносы на вышележащих участках русла.
Покрытия из сборных железобетонных плит делятся на две группы:
покрытия из разрезных плит, состоящие из отдельных плит, уложенных на обратный фильтр, без омоноличивания швов между ними;
покрытия из плит, уложенных на подготовку из щебня, песка и гравия с последующим омоноличиванием стыков между плитами. Покрытия первой группы используют при возможности неравномерных
осадок берегового откоса; при интенсивном изменении уровня воды в водоеме или уровня грунтовых вод в теле откоса; при фильтрации из откоса грунтовых вод; при необходимости укрепления подводных откосов; при проведении берегоукрепительных работ в зимнее время. Размеры плит определяются внешними воздействиями, а также условиями их транспортировки и монтажа. Плиты связывают между собой металлическими хомутами, образующими шарнирное сдединение, или же связкой арматурных выпусков.
( Покрытия второй группы используют в случае необходимости устрой-ства водо- и грунтонепроницаемого покрытия. Для данного способа крепления характерным является то, что уложенные на откос отдельные железобетонные плиты омоноличивают в корты, причем стыки между плитами равнопрочны материалу плит. Сами плиты опираются на упор.
24
Недостатками покрытий из сборных железобетонных плит являются: необходимость тщательной планировки откосов; сравнительная трудность ремонта; высокая стоимость и значительная продолжительность строительства берегоукреплений. '
Новые ресурсосберегающие конструкции берегоукреплений были разработаны на кафедре «Сооружение трубопроводов» УГНТУ. Они предусматривают использование грунтов, закрепленных специальным вяжущим веществом. Благодаря закреплению грунт, извлеченный из траншей, заменяет многие привозные материалы. J
Рецептзфа*нефтяного вяжущего вещества ВМТ летней и зимней модификации разработана коллективом сотрудников УГНТУ. Вяжущее для магистральных трубопроводов летнее (ВМТ-Л) готовят в заводских условиях компаундированием 70...80 % тяжелых нефтяных остатков (гудрон, крекинг-остаток, вакууммированный крекинг-остаток) и 20...30 % легкого газойля, получаемого замедленным коксованием или термокрекингом. Зимнее вяжущее вещество (ВМТ-3) состоит из тяжелых нефтяных остатков и флегмы термического крекинга дистиллятного сырья. В целом, вяжущее вещество ВМТ представляет собой темную маслянистую жидкость плотностью 980... 1040 кг/м3 с температурой застывания -5...-8 °С для летней и -25 °С для зимней модификаций.
Обработка грунта, залегающего непосредственно в районе строительства подводного перехода, выполняется с целью значительного увеличения прочности на сжатие и изгиб, морозо-, водостойкости и стойкости к действию атмосферы, а также для уменьшения проницаемости и деформируемости.
/ Рассмотрим конструкции берегоукрепления с использованием закрепленных грунтов.
Горизонт боды обеспеченностью Н1 %
Щ////5^//Ж^
Рис. 2.6. Монолитное покрытие из закрепленного грунта: 1 —трубопровод; 2 — покрытие из закрепленного грунта
25
Наиболее простая конструкция — покрытие из закрепленных грунтов в виде монолитной плиты, которое можно выполнять с армированием либо без него (рис. 2.6). Такая конструкция применяется при укреплении береговых откосов, полностью свободных от воды (например, в период низкого горизонта вод или в условиях периодического обводнения).
При
необходимости укрепления наряду с
надводной частью берегового откоса
и его подводной части используют
комбинированную конструкцию
бе-регоукрепления, выполненную из
закрепленного грунта и каменной наброски
(рис.
2.7). В этом случае для защиты надводных
откосов используют покрытие из
закрепленных грунтов в виде монолитной
плиты, а подводная часть берега защищена
каменной наброской. Сопряжение между
ними осуществляется посредством
упора. Основным недостатком данной
конструкции остается высокая стоимость
каменной наброски, однако она является
единственно возможной.
Строительный горизонт Воды
Горизонт воды обеспеченностью f%
Рис. 2.7. Берегоукрспление из закрепленного грунта с каменной наброской: 1 —трубопровод; 2—каменная наброска; 3—обратный фильтр; 4—упор из сборного железобетона; 5—покрытие из закрепленного грунта
В
условиях интенсивных волновых и ледовых
воздействий, а также наличия
стока поверхностных вод вдоль откоса
используют конструкцию берего-укрепления
из закрепленного грунта с каменной
наброской и железобетонными
плитами (рис. 2.8). Бетонные плиты при
этом играют роль дополнительного
защитного
элемента надводной части берегоукрепления.
Однако понятно, что
их использование удорожает стоимость конструкции, требует значительных транспортных расходов по доставке плит к месту монтажа.
Строительный горизонт воды
(1-5) м
Рис. 2.8. Берегоукрепление из закрепленного грунта с каменной наброской и железобетонными плитами: 1—трубопровод; 2—каменная наброска; 3—упор из сборного железобетона;
4 — покрытие из сборных железобетонных плит; 5 — подготовка из иесчано-гравийной смеси; 6—покрытие из закрепленного грунта
На рис. 2.9...2.11 показаны конструкции берегоукреплений надводной части откоса, обладающие повышенной устойчивостью к размывающим воздействиям, волновым и ледовым нагрузкам, но не содержащие железобетонных плит. В данном случае покрытия откоса выполнены из использованных автомобильных покрышек в сочетании с закрепленным грунтом.
На рис. 2.9 показана конструкция, где утилизируемые автомобильные покрышки уложены параллельными рядами с односторонним нахлестом в направлении течения воды. Покрышки сцеплены между собой: в ряду—заклепками 4, а в соседних рядах—хомутами 3. Пространство между покрышками и их внутренняя полость замоноличены закрепленным грунтом. От размыва края берегоукрепления защищены железобетонными плитами. Поверх покрышек прикреплены отражатели 5, представляющие собой участки протекторов автомобильных покрышек и служащие для восприятия ледовых нагрузок.
26
27
Рис.
2.9. Покрытие из утилизированных
автомобильных покрышек, уложенных
в
закрепленный грунт
AzL
другой конструкции (рис. 2.10) используются
отработавшие свой срок автомобильные
покрышки, предварительно разрезанные
на три части: две боковины
и протекторную часть. Боковины 1
укладываются поверх слоя закрепленного
грунта 4 параллельными рядами с нахлестом
как внутри ряда, так и
между ними, соединяются между собой
заклепками 3. Для увеличения прочности
и устойчивости конструкции сквозь
боковины в шахматном порядке пропущены
протекторные части 2.

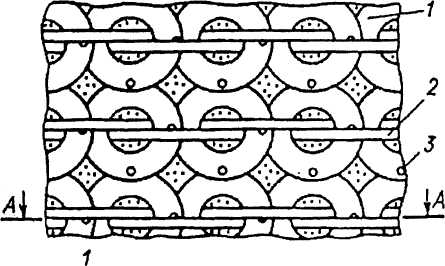

2 3 Рис. 2.10. Покрытие из раз-
28
р
езанных
утилизированных автомобильных
покрышек
на слое закрепленного грунта
Повышенной прочностью и устойчивостью отличаются конструкции бе-регоукрепления, приведенные на рис. 2.11. Она включает приямки 2, выполненные на поверхности берегового откоса по ширине укрепления с некоторым интервалом друг о друга; секции утилизированных автомобильных покрышек 3, уложенных в приямки в шахматном порядке и скрепленных между собой струбцинами 4, а также заякоренных в основании приямков с помощью костылей 5 и покрытых слоем закрепленного грунта 1.
Рис. 2.11. Покрытие из цельных утилизированных автомобильных покрышек, засыпанных закрепленным грунтом
Сравнительные технико-экономические показатели различных конструкций берегоукрепления приведены в табл. 2.5.
Общие достоинства приведенных (рис. 2.9...2.11) конструкций берегоукрепления с использованием закрепленного грунта по сравнению с традиционными: сокращение расхода строительных материалов, уменьшение объема транспортных станций, трудоемкости и стоимости строительства, снижение водо- и грунтопроницаемости покрытия, а также повышения устойчивости к неравномерным осадкам береговых откосов.
29
UJ
о
Таблица 2.5 — Основные технико-экономические показатели конструкций берегоукрепления в створах подводных переходов
Конструкция |
В расчете на 100 м2 покрытия: |
Основные достоинства |
Недостатки |
||
затраты на сооружение, руб |
трудоемкость сооружения, чел.ч |
расход строительных материалов |
|||
Каменная наброска толщиной 1 м на слое гравия толщиной 0,3 м |
2232 |
116,6 |
Камень 103 м\ гравий 31,5 м3 |
Простота конструкции. Полная механизация работ. Устойчивость к неравномерным осадкам |
Неустойчивость к ледовым нагрузкам. Возможность вымывания обратного фильтра |
Покрытие из сборных железобетонных плит толщиной ОД 5 м на слое гравия толщиной 0,35 м |
1055 |
59,2 |
Гравий 36,8 м3, сборные ж/б плиты 15 м3 |
Высокое качество плит, изготовленных в заводских условиях |
Необходимость тщательной подготовки оснований. Неустойчивость к неравномерным осадкам. Низкая ремонтопригодность |
Монолитная плита из закрепленных грунтов без армирования |
276 |
2,38 |
ВМТ-Л 5,32 т |
Простота конструкции. Полная механизация работ |
При проведении работ откос должен быть свободен от воды |
Монолитная плита из закрепленных грунтов с армированием и анкеровкой |
843 |
25,5 |
ВМТ-Л 5,32 т, арматурная сетка 0,65 т |
Повышенная устойчивость к волновым и ледовым нагрузкам, к сдвигу и сползанию по откосу |
Тоже |
Комбинация монолитных плит из закрепленных грунтов с каменной наброской |
1058 |
48,2 |
Анкерные устройства 3, камень 41,2 м3, ВМТ-Л 3,19 т, ж/б блоки 0,8 м3, гравий 12,6 м3 |
Возможность укрепления подводных откосов |
Тоже |
Комбинация из монолитной плиты из закрепленных грунтов с каменной наброской и железобетонными плитами |
1214 |
59,5 |
Камень 41,2 м3, ж/б плиты 3 м3, ВМТ-Л 2,13 т, ж/б блоки 0,8 м3, гравий 20 м3 |
Возможность укрепления подводных откосов. Повышенная устойчивость к волновым и ледовым нагрузкам |
То же |
Покрытие из железобетонных плит с желобами и обвалованием из закрепленных грунтов |
1115 |
114,4 |
Ж/б плиты 15м3, ж/б сваи 2, ВМТ-Л 0,53 т, арматура 0,2 т, анкерное устройство 1, гравий 21 м3 |
Повышенная устойчивость к размыву течением и склоновым стокам, волновым и ледовым нагрузкам, сползанию по откосу |
Тоже |
Покрытие из автомобильных покрышек, уложенных в закрепленный грунт |
798 |
148,2 |
Покрышки 300, ВМТ-Л 4,56 т, ж/б плиты 2,6 м3, арматура 1,4 т |
Повышенная устойчивость к размыву течением, волновым и ледовым нагрузкам, сползанию но откосу |
Значительные затраты ручного труда. Возможность производства работ только «по суху» |
Покрытия из разрезанных автомобильных покрышек на слое закрепленного грунта |
674 |
157,6 |
Покрышки 250, ВМТ-Л 5,32 т, арматура 0,6 т |
Повышенная устойчивость к неравномерным осадкам, размыву течением |
Тоже |
Покрытие из секций автомобильных покрышек, уложенных в приямки |
467 |
67,4 |
Покрышки 70, ВМТ-Л 5,32 т |
Повышение общей устойчивости укрепляемого берега |
Тоже |
