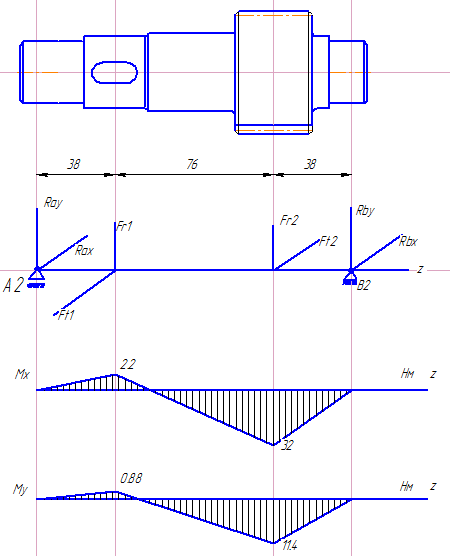

7.2 Расчет первого промежуточного вала редуктора.

Ft1=486.66 H;

Fr1=177 H;

Ft2=1250 H;

Fr2=455 H;

Рассмотрим плоскость XOZ:

∑M_(A) =0

-Ft1*38+Ft2*114+Rbx2*152=0;

Rbx2=(Ft1*38-Ft2*114)/152= -858 H

∑M_(B) =0_;

Rax2*152-Ft1*114+Ft2*38=0;

Rax2=(Ft1*114-Ft2*38)/152=64 H

Рассмотрим плоскость YOZ:

∑M_(A) =0;

-Fr1*38+Fr2*114+Rby2*152=0;

Rby2=(Fr1*38-Fr2*152)/152= -304 H;

∑M_(b)=0;

Ray2*152-Fr1*114+Fr2*38=0;

Ray2=(Fr1*114-Fr2*38)/152=26 H

Ra2=

Rb2=

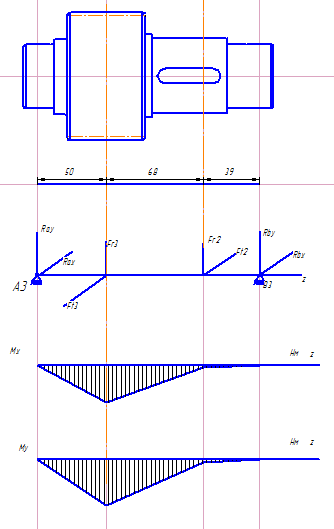

7.3. Расчет второго промежуточного вала

Ft2=1250 H;

Fr2=465 H;

Ft3=3080 H;

Fr3=1174 H;

Рассмотрим плоскость XOZ:

∑M_(A) =0

Ft3*50-Ft2*117+Rbx3*157=0;

Rbx3=(Ft2*117-Ft3*50)/157=-30 H;

∑M_(B) =0_;

Rax3*157+Ft3*107-Ft2*39=0;

Rax3=(Ft2*39-Ft3*107)/157=-1766 H;

Рассмотрим плоскость YOZ:

∑M_(A) =0;

Fr3*50-Fr2*118+Rby*157=0;

Rby=(Fr2*118-Fr3*50)/157=-20 H;

∑M_(b)=0;

Ray3*157+Fr3*107-Fr2*39=0;

Ray=(Fr2*39-Fr3*107)/157=-688 H

Ra3=

Rb3=

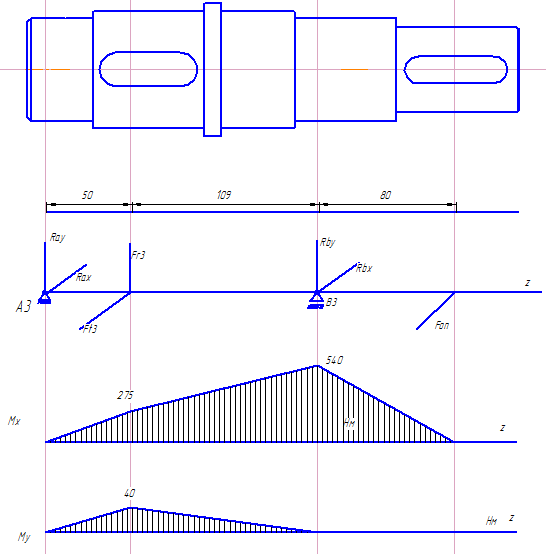

7.4. Расчет тихоходного вала.

Ft3=3080 H;

Fr3=1074 H;

Fon=6074 H;

Рассмотрим плоскость XOZ:

∑M_(A) =0

-Ft3*50+Rbx*159+Fon*239=0;

Rbx=(Ft3*50-Fon*239)/159=-8505 H;

∑M_(B) =0_;

Rax*159-Ft3*109-Fon*80=0;

Rax=(Ft3*109+Fon*80)/159=5511 H;

Рассмотрим плоскость YOZ:

∑M_(A) =0;

-Fr3*50+Rby*159=0;

Rby=Fr3*50/159=361 H;

∑M_(b)=0;

Ray*159-Fr3*109=0;

Ray=Fr3*109/159=804 H;

Ra4=

Rb4= ;

7.4.5. Проверка размеров тихоходного вала на сложное сопротивление в опасных сечениях.

1. Суммарный изгибающий момент в наиболее нагруженном сечении:

Наиболее нагруженное сечение 3.

2. Приведенный момент:

3. Проверка размеров вала в опасном сечении.

4. Пределы выносливости стали:

при изгибе ;

при кручении .

5. Нормальные напряжения для опасного сечения:

6. Касательные напряжения для опасного сечения:

7. Эффективные коэффициенты концентрации напряжений:

8. Масштабные факторы для вала d=68 мм:

9. Коэффициенты, учитывающие влияние постоянной составляющей цикла:

10. Коэффициент запаса прочности по касательным напряжениям:

11. Коэффициент запаса прочности по нормальным напряжениям:

12. Общий коэффициент запаса прочности:

Прочность и жесткость вала обеспечены.

8. Параметры принятых предварительно подшипников качения.

Параметры принятых подшипников качения приведены в таблице ниже. Предварительно приняты шариковые радиально-упорные.

Валы	Условное обозначение подшипника	Размеры, мм			Грузоподъемность, Н
		d	D	B	Cr	Cor
быстроходный	204	20	47	14	15000	6950
1й промежут.	206	30	62	16	19500	10000
2й промежут.	209	45	85	19	33200	19600
тихоходный	212	60	110	22	52000	31000

Запланированную долговечность подшипников качения принимаем равной сроку службы редуктора L_h=12264 ч.

С учетом эквивалентности нагружения эксплуатационная долговечность L_hE=L_h*K_HE=12264*0.836=10252 час.
