Інтерфейс програми:

Рисунок 3.Режим конаструктора .

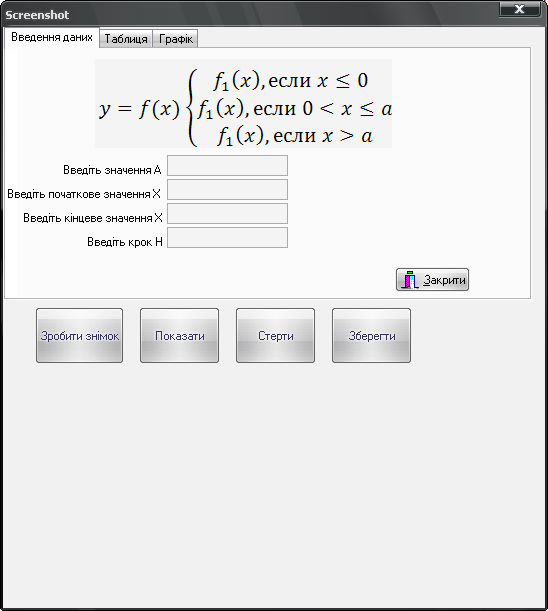

Рисунок 4. Інтерфейс програми

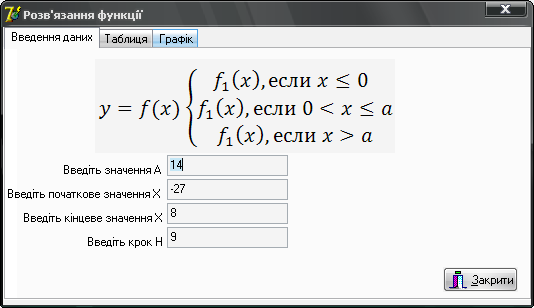

Рисунок 5. Виконання програми. Введення даних

Рисунок 6. Виконання програми. Таблиця значень

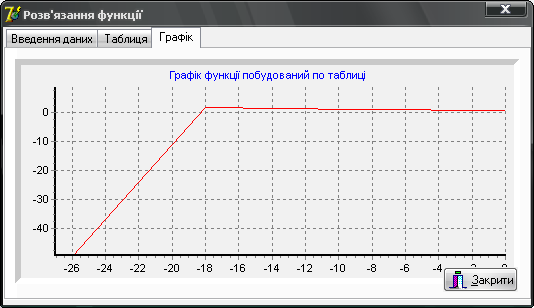

Рисунок 7.Виконання програми. Графік Функції

Рисунок 8. Вікно введення паролю

Рисунок 9. Вікно повідомлення про невірність паролю.

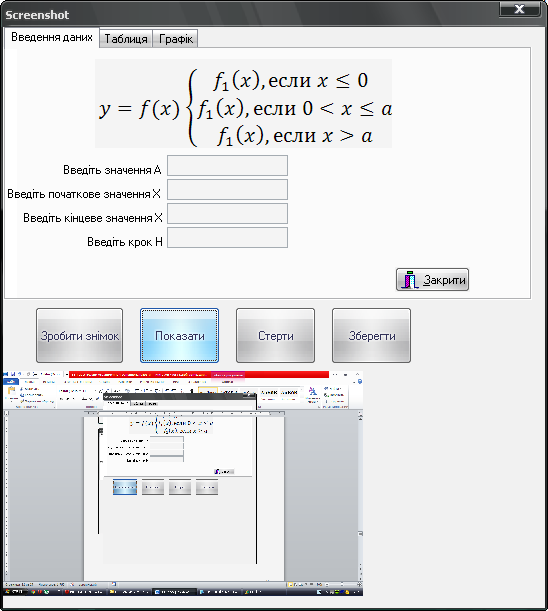

Рисунок 10. Показ знімку екрану

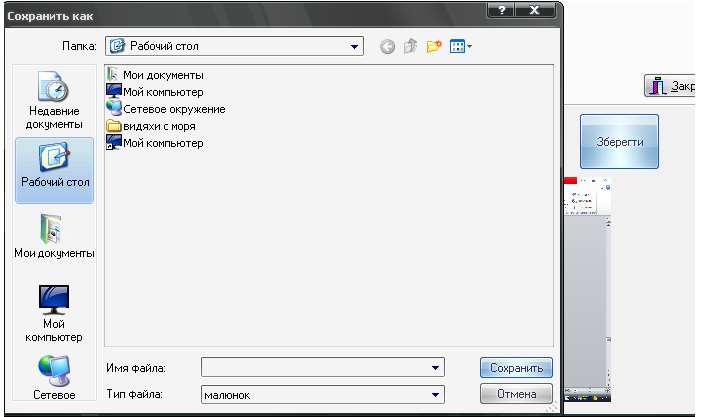

Рисунок 11. Збереження знімку

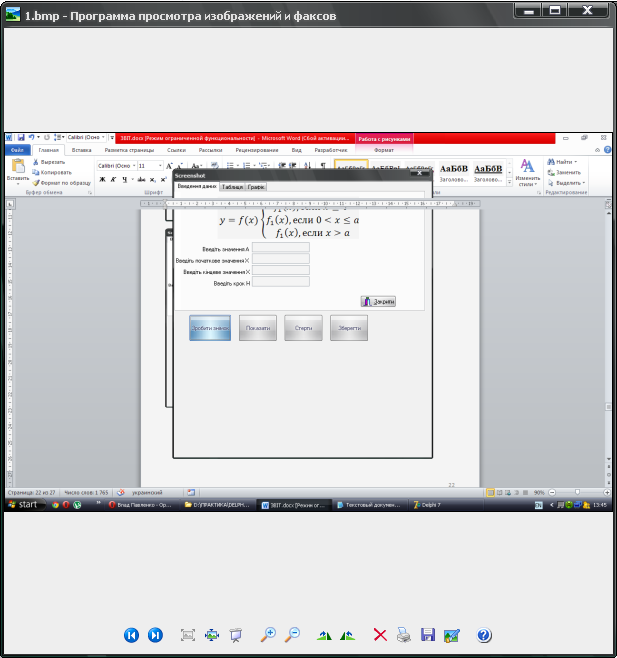

Рисунок 12. Перегляд знімку

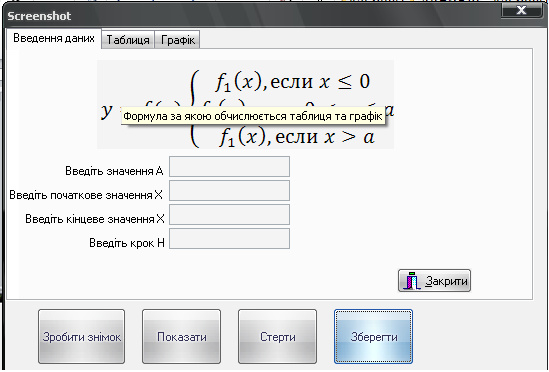

Рисунок 13. Випливаюча підказка

Тема 2.2. Удосконалення елементів інтерфейсу 2.2.1. Робота з меню, особливості роботи зі списками, перемикачами. Мета роботи:

• вивчення і закріплення на практиці основ конструювання програмних проектів в середовищі Delphi на основі компонентів ListBox, ComboBox, CheckBox, RadioButton, RadioGroup та ін.,

• вивчення і закріплення на практиці основ конструювання структури меню і зв'язування його з діями в Delphi-проектах.

Завдання 1: На формі розташовуються компоненти: на середині форми мітка Label із зазначенням номера групи; ListBox з опціями , , , ; радіогрупа для вибору кроку переміщення на 1, 2 або 3 пікселі; ScrollBar, що задає розмір шрифту на мітці в діапазоні 8 - 16 пікселів; кнопка «Зрушення» і кнопка «Закрити». При виборі мишею відповідної опції з напрямком і натисканні кнопки «Зрушення» форма зміщується у відповідному напрямку на задане число пікселів.

Завдання 2:

1. На підставі ієрархії об'єктів предметної області, заданої варіантом у таблиці сформувати головне меню проекту. У меню має бути не менше 20 опцій.

2. Дві будь-які опції повинні бути доповнені графічними піктограмами.

3. У двох кінцевих опцій повинні бути гарячі клавіші. Вибір однієї з таких опцій приводить до:

- Для парних номерів варіанти: поява в центрі мітки з прізвищем студента;

- Для непарних - поява у вікні текстового поля прізвища студента.

Вибір іншої такої опції призводить до зникнення вищевказаного тексту.

4. Створити контекстне меню, прив'язане до текстового поля або мітки, в залежності від варіанту. У меню п'ять опцій: для парних номерів - для вибору кольору тексту, для непарних - для завдання розміру шрифту тексту. Вибір опції відбувається за встановленим поряд з нею символу .

Теоретичні відомості :

Розділ ііі. Застосування інженерної графіки. Розробка схем, фрагментів і компонентів комп’ютерної мережі (Варіант 1) Тема 3.1. Основні прийоми і засоби креслення в площині в програмі AutoCad

Мета: поглибити теоретичні знання та розуміння загальних принципів створення, та редагування графічних об’єктів і примітивів, зокрема за допомогою застосування різних стилів щодо розмірів моделі та текстових об’єктів.

Завдання (варіант 1): Розробити «місцеву схему» кабінету 307. Місцева схема підрозділ кімнати 307. Зобразити на кресленні орієнтовне розташування основних елементів мережі цього підрозділу в даній кімнаті. Зокрема, показати розташування в цій кімнаті комп’ютера керівника підрозділу (що виконує роль виділеного сервера фрагменту локальної мережі в даній кімнаті, ВС-307) та розташування комп’ютерів трьох підлеглих працівників, крім того, показати на схемі розташування мережевого концентратора типу 1.

Схема :

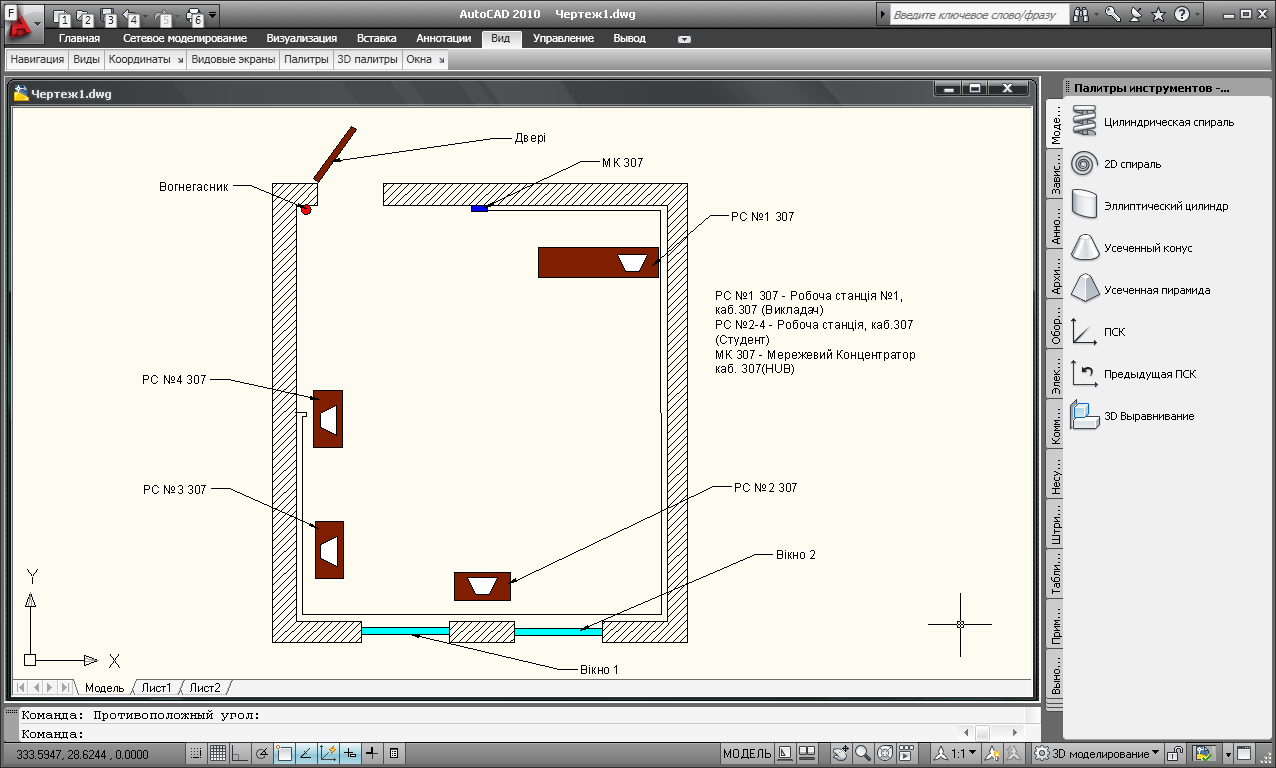

Рисунок 1. Схема кабінету 307
