6. Резьбовые соединения
Номер задания - 11
№ п/п |
Обозначение резьбового соединения |
Измеренный (действительный) средний диаметр, мм |
Накопленная погрешность по шагу, мкм |
Средняя ошибка угла наклона сторон профиля, мин |
||||
d2изм |
D2изм |
ΔPп.б |
ΔРп.г |
Δ αб/2 |
Δαг/2 |
|||
11 |
M56-5H/4g |
53,300 |
53,400 |
+50 |
-20 |
+70' |
-10' |
Шаг резьбы (P) = 5,5
;
-
средний
диаметр;
-
внутренний диаметр.

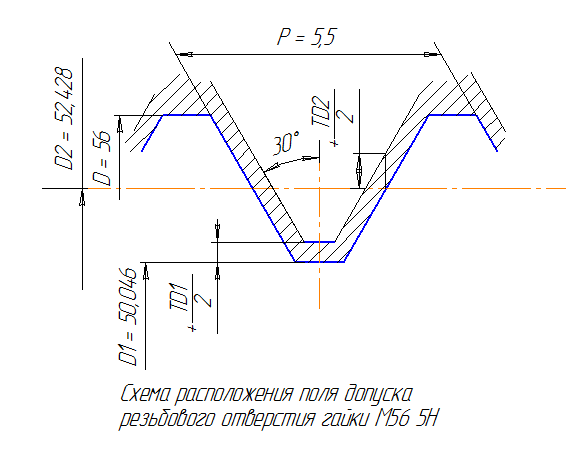

Предельные отклонения:

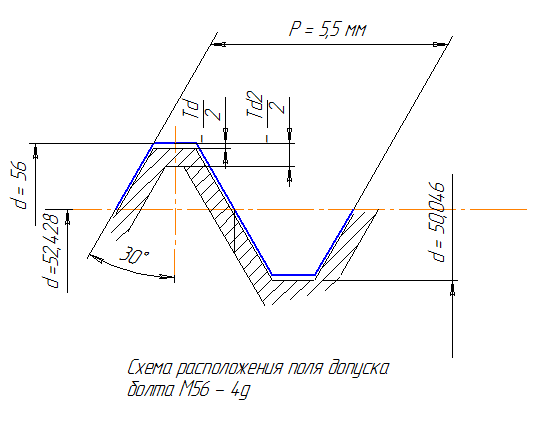

Для болта:
Для гайки:
Предельные размеры болта:
;
Предельные размеры гайки:
;
.
;
.
Для болта:
;
Одно из условий не выполняется. Резьба негодная.
Для гайки:
;
;
.
Одно из условий не выполняется. Резьба негодная.
7. Шлицевые соединения
Номер задания – 12
Соединение |
Число зубьев, n |
Диаметры, мм |
Твердость втулки |
Условия движения |
|
d |
D |
||||
Неподвижное |
16 |
56 |
65 |
Мягкая |
Нереверсивное |
Допуски и посадки шлицевых соединений с прямобочным профилем зубьев нормируют по ГОСТ 1139-80 в зависимости от назначения и принятой системы центрирования втулки относительно вала. Существует три способа центрирования: по наружному диаметру D, по внутреннему диаметру d, по боковым сторонам зубьев b.
Допуски и основные отклонения размеров d, D, b шлицевого соединения назначаются по ГОСТ 25346-82.
По ГОСТ 139-80 находим размер b.
b=5 мм
При заданных условия целесообразно выбрать центрирование по диаметру D. В соответствии с рекомендациями и ГОСТ 139-80 выбираем посадки: для размера D – H7/f7, для размера b – F8/f7, для размера d – H11/a11.
Обозначим выбранное шлицевое соединение:
По
ГОСТ 25347-82 определяем предельные
отклонения: отверстие 56H11(+0,190);
отверстие 20H7(+0,030);
вал
);
вал
);
ширина впадин отверстия
);
ширина зубьев вала
).
По полученным данным строится схема расположения полей допусков и они проставляются на сборочном чертеже

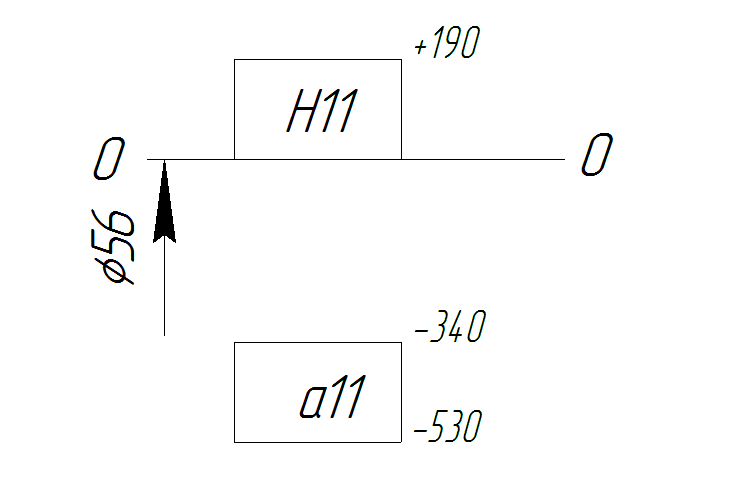

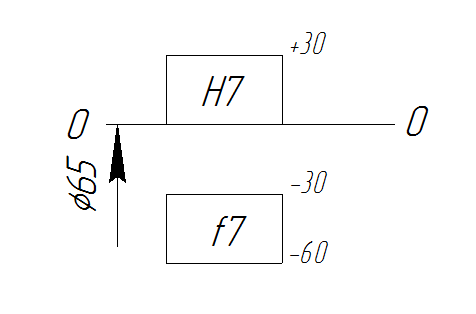

Для размера D:
Для размера d:

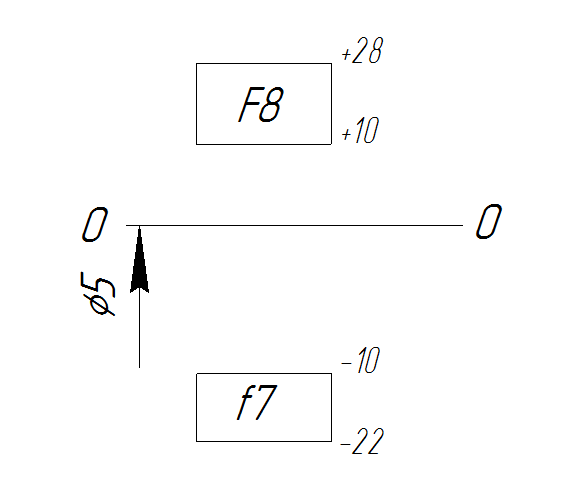

Для размера b:

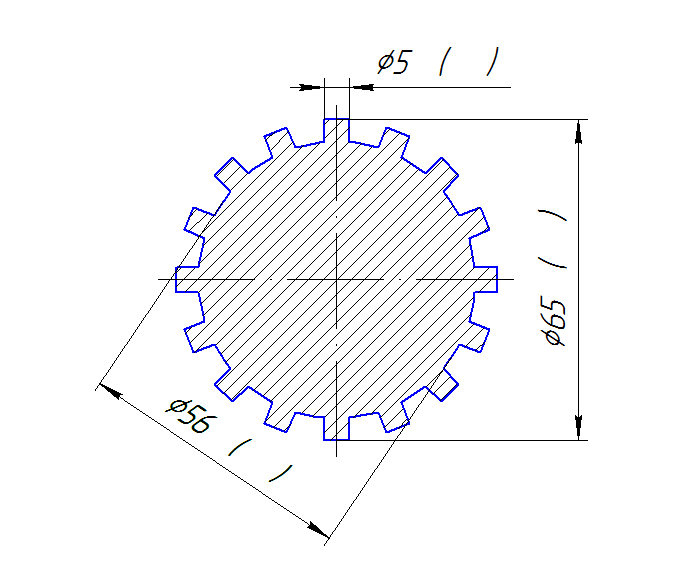

Сборочный чертеж шлицевого соединения:
