1. Устройство кровель из штучных материалов: асбестоцементных волнистых листов, плиток, черепицы, металлочерепицы, кровельной стали.

Асбестоцементные кровли из волнистых листов устраивают на кровлях по деревянной обрешетке на жилых, гражданских, производственных и сельскохозяйственных зданиях.

Асбестоцементные кровельные материалы — смесь асбеста, цемента и воды. Достоинства асбестоцементных листов — легкость, долговечность, огнестойкость, водонепроницаемость, стойкость к щелочам. Волнистые листы используют при уклонах кровель 40...60%.

В практике строительства наибольшее применение имеют листы:

волнистые обыкновенного профиля ВО при следующих размерах: длина— 1200 мм, ширина — 678 мм, высота — 28 мм, толщина листа — 5,5 мм. Для крепления листов к обрешетке применяют специальные кровельные гвозди длиной 100 мм с уширенной шляпкой;

листы усиленного профиля ВУ-1 и ВУ-2 (имеют длину соответственно 2800 и 2300 мм, толщину 8 мм).

унифицированные листы УВ для покрытия гражданских и промышленных зданий имеют длину 1750, 2000, 2500 мм, ширину 1125 мм, толщину 6 и 7,5 мм.

Крепление асбестоцементных листов с конструктивными элементами крыш осуществляют посредством крюков, скоб, шурупов, оцинкованных гвоздей в комплекте с оцинкованными шайбами и мягкими прокладками.

В состав подготовительных работ входят подготовка оснований, листов, заготовка элементов для ендов, коньков и мест примыкания кровли к различным конструкциям (парапет, вентиляционные каналы, фонари, трубы и .т п. ), комплектация крепежных приспособлений.

Волнистые листы укладывают на скате крыши с перекрытием в поперечном направлении на одну волну, в продольном — не менее 140 мм. Листы можно укладывать со смещением кромок на одну, две, три и четыре волны. Покрывать крышу с нахлесткой волнистых листов можно двумя способами: со смещением продольных кромок листов на одну волну по отношению к таким же кромкам листов ранее уложенного ряда или со смещением продольных кромок листов во всех выше укладываемых рядах.

Для укладки по первому способу заготовляют необходимое количество листов, обрезанных на одну, две, три и четыре волны. Если при работе слева направо в ряду не раскладывается целое число листов и последний лист устраивается с нахлесткой на несколько волн, то в этом случае листы следующего ряда целесообразно начинать с этой стороны и вести справа налево. При этом линия стыков листов на скате в продольном направлении будет ступенчатой.

При укладке вторым способом в листах обрезают лишь углы, тогда линия стыковки листов на скате по продольным кромкам будет прямой.

Кровли из асбестоцементных листов устраивают неутеплёнными на склонах 10...30% по обрешетке из деревянных брусков, стальных или железобетонных прогонов и утепленными на склонах 10...20% по деревянным брускам, в толщу утеплителя или по стяжке над утеплителем, уложенным по железобетонным плитам.

Под листы ВО укладывают деревянные бруски 6 х 6 см с шагом 530 мм. Под листы усиленного профиля укладывают металлические, железобетонные или деревянные прогоны; для деревянных применимы сечения 8 x 8, 10 х 10 и 12 х 12 см. Для листа длиной 2800 мм укладывают три прогона с шагом 1300 мм, под лист длиной 1750 мм — два прогона с шагом 1500 мм.

Чтобы обеспечить подвижность кровли при температурных деформациях, в листах просверливают отверстия для крепежных деталей на 2…3 мм больше диаметра креплений.

Коньковую часть кровли покрывают специальными асбестоцементными коньковыми деталями, которые укладывают на края листов рядового покрытия обоих скатов с нахлёсткой 150 мм. Коньковые детали крепят к рядовому покрытию с помощью переходных деталей и крюков с гайками и шайбами.

Примыкание кровли к стене осуществляют асбестоцементными переходными деталями. На стене эти детали крепят к рейке шурупами через 300 мм. Верхний край деталей закрывают металлическим фартуком. К прогону основания деталь крепят крюками вместе с листом рядового покрытия.

Покрытия свесов, разжелобков, а также сопряжения асбестцементных листов у бортов фонарей, антенн обычно выполняют из кровельной оцинкованной стали.

Кровля из волнистых листов имеет много зазоров в сопряжениях криволинейных поверхностей, через которые могут проникать снег и вода.

Для герметизации кровли эти зазоры, а также зазоры между листами и деталями кровли заделывают холодной битумной мастикой, суриковой замазкой или известково-цементным раствором с примесью асбестового волокна или других волокнистых материалов.

Работы по устройству кровли ведут по методам горизонтальных или вертикальных делянок, являющихся частями захваток.

При работах, организуемых по методу горизонтальных делянок, скат крыши разбивают на делянки, длина которых равна длине ската, а ширина — двум-трём горизонтальным рядам. Карнизный и коньковый ряды выделяют по методу вертикальных делянок: cкат крыши разделяют на делянки длиной, равной расстоянию между компенсационными швами, и шириной равной расстоянию от карниза до конька крыши.

Разбивка ската на горизонтальные делянки рекомендуется при покрытии крыш на зданиях значительной протяженности, на вертикальные делянки — при покрытии крыш на зданиях значительной ширины.

Работы по устройству кровли выполняет специализированная бригада, объединяющая 4…6 рабочих

Устройство кровель из асбестоцементных плиток.

Асбестоцементными плитками покрывают крыши с уклоном более 50%. Плитки настилают по сплошному деревянному настилу из досок (не ниже третьего сорта) сечением 25X150 мм. Зазоры между отдельными досками не должны превышать 10 мм.

При организованном стоке воды карнизные свесы покрывают деталями из оцинкованной кровельной стали. Оцинкованной сталью покрывают также разжелобки, примыкания к вертикальным поверхностям и другие элементы.

При неорганизованном стоке воды и при устройстве подвесных желобов плитки первого ряда укладывают с напуском за карнизный свес на 30 мм.

Для получения ровных рядов, правильной нахлестки, которая должна быть не менее 70 мм, и удобства работ на основании при помощи намеленного шнура размечают сетку с шагом 225 мм перпендикулярно коньку и 235 мм вдоль конька.

Первый карнизный ряд из краевых плиток укладывают на уровнительную подкладку из фанеры или древесины толщиной 8 мм. Каждую плитку крепят двумя оцинкованными гвоздями. Под краевые плитки устанавливают противоветровые скобы из оцинкованной стали. Они служат для крепления нижних углов плиток второго ряда.

Второй и все последующие четные ряды начинают с полуплиток, а нечетные — из полных плиток. Полуплитки крепят одним гвоздем и противоветровой скобой со стороны фронтона. Рядовые плитки крепят двумя гвоздями и, начиная с третьего ряда, противоветровыми кнопками.

Головку кнопки заводят под нижние плитки в их стыке и плитку отверстием насаживают на стержень кнопки. После крепления плитки стержень кнопки загибают вниз. Для забивки гвоздей и установки противоветровых кнопок в плитках сверлят отверстие.

Конек и ребра покрывают желобчатыми коническими деталями, которые укладывают внахлестку и крепят к коньковому брусу гвоздями или противоветровыми скобами. Все зазоры между элементами покрытия заделывают с чердака цементно-известковым раствором с добавлением волокнистых наполнителей.

Хождение по кровле из асбестоцементных плиток допускается только по ходовым мостикам. Для зацепления ходовых мостиков на коньке устанавливают специальные крючья.

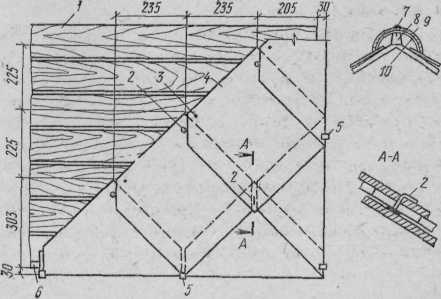

Рис. .. Кровля из асбестоцементных плоских плиток.

1 — дощатое основание; 2 — противоветровая кнопка; 3 — гвоздь, 2,5X30 мм; 4 — плитка; 5 — противоветровая скоба; 6 — уравнительная рейка; 7 — шурупы 5X40 мм; 8 — коньковый брус; 9 — коньковая деталь; 10 — рубероидная лента

Устройство кровель из черепицы.

Кровли из черепицы долговечны, не требуют ухода, но очень трудоемки. Используют их в основном в жилищном индивидуальном строительстве. Черепичные кровли устраивают на чердачных крышах с уклоном не менее 50%. Применяют три типа черепицы: плоскую ленточную, пазовую ленточную и пазовую штампованную.

Пазовая ленточная черепица может быть глиняной и цементно – песчаной.

Несущими элементами кровель являются стропила и обрешетка по ним из брусков 50 х 50 или 50 х 60 мм. Расстояние между брусками определяется видом черепицы: например, для пазовой ленточной - это 333 мм, для штампованной — 310 мм.

Разбивку расположения брусков обрешетки осуществляют по шаблону, установленному и проверенному пробной раскладкой черепицы на кровле. Стыки брусков соседних обрешетин не должны располагаться на одной стропиле. Основания под ендовы, карнизные свесы и коньковые ряды выполняют сплошными досчатыми настилами шириной под ендовы, которые, как правило, выполняют из жести, не менее 800 мм, под карнизные свесы — на всю ширину. Высота самого нижнего бруска на свесе делается на 20…25 мм (толщина черепицы) выше, это обеспечивает лучшее прилегание второго ряда черепицы к первому. При необходимости в качестве первого (нижнего) бруска может быть использована доска, прибиваемая к торцу стропильных ног. При этом край доски по высоте должен располагаться с учетом толщины бруска обрешетки и дополнительной высоты равной толщине черепицы.

При подготовке к укладке черепицу осматривают, сортируют и отбраковывают путем навешивания ее на специальный шаблон, имитирующий обрешетку. Мелкие дефекты устраняют притесыванием молотком или подпиливанием рашпилем. Эту операцию предпочтительно делать, предварительно погрузив черепицу в воду. Аналогично погружают в воду черепицу, предназначенную для изготовления половинок или коньковую, в которой предполагается сверление отверстий для крепления к обрешетке. Подготовленную черепицу подают на кровлю в металлических кассетах или на поддонах.

Укладку черепицы ведут вручную и рядами от карниза к коньку. При большой протяженности здания крышу разбивают на захватки. Рабочее место кровельщика организуют так, чтобы он мог укладывать черепицу в 3…5 рядах с одного положения. Для равномерности загружения несущих конструкций крыши и стен (черепичная кровля относится к тяжелым кровлям) укладку кровли необходимо вести симметрично и одновременно на двух скатах крыши. Поэтому работы должны вестись звеном минимум из трех человек — два кровельщика на укладке, один на подаче материалов. При выполнении двухслойной кровли из плоской ленточной черепицы, её укладывают с перекрытием нижележащих слоев на 180 мм, каждый последующий ряд укладывают со смещением на половину ширины черепицы. Это достигается тем, что все нечетные ряды выполняют из целых черепиц, а все четные начинают с половинок. Черепицы нижнего ряда укладывают на два бруска. После зацепления черепиц за брусок устанавливают кляммеры, отогнутые нижние концы которых прибивают к брускам, а верхние отгибы покрывают следующим рядом черепицы. Вдоль карнизных и фронтальных свесов все укладываемые черепицы крепят кляммерами. Черепицу укладывают на цементно-известковом растворе.

Устройство чешуйчатой кровли из плоской ленточной черепицы отличается только величиной выпуска черепиц в рядах.

Пазовую черепицу также укладывают горизонтальными рядами справа налево. В первом ряду располагают целые черепицы, во втором начинают и заканчивают половинками, каждый нечетный ряд укладывают как первый.

Пазовую ленточную керамическую и цементно-песчаную черепицу укладывают с нахлестом 20 мм, штампованную — с нахлестом 30 мм. Продольное перекрытие для ленточной — 65 мм, для штампованной — 70…90 мм.

Черепицу закрепляют за обрешетку и кладут плотно одним концом на обрешетку, другим — на нижеуложенной черепице. При уклонах более 50% черепицу через ряд прикрепляют оцинкованной проволокой к гвоздям, вбитым в обрешетку. На ленточной черепице проволоку закрепляют на шип, на штампованной — за специальное ушко. На фронтонах и на карнизах проволокой закрепляют каждую черепицу, независимо от крутизны ската крыши.

Коньки и ребра покрывают специальной коньковой черепицей, укладываемой на растворе и привязываемой проволокой через просверленные отверстия к гвоздям, забитым на обрешетке. Проволокой крепят только четные черепицы. При отсутствии коньковой черепицы коньки и ребра покрывают кровельной сталью.

Мягкая черепица — листы, состоящие из нескольких слоев специальной асфальтовой смеси, упрочненной стекловолокном. Наружный слой покрыт защитно-декоративной посыпкой из керамической или базальтовой крошки различных цветов. Черепица сочетает в себе высокое качество материала, низкую стоимость, великолепный внешний вид, простую и быструю технологию установки; такой материал начали применять в индивидуальном строительстве совсем недавно.

Устройство кровель из металлочерепицы.

Металлочерепица — кровельный материал, представляющий собой стальной оцинкованный лист толщиной 0,5 мм с полимерным (пластиковым) покрытием, имеющим рисунок, имитирующий черепицу и выполненный методом роликовой обработки. В качестве покрытия стального листа может быть облицовка из сплава алюминия, цинка и кремния. Все гофрированные складки рисунка одинаково высокие и округлые. Длина листов до 7 м (с шагом 1 м), ширина 1,1...1,2 м.

При прокатке стальной лист подвергают с обеих сторон горячей оцинковке. На обе оцинкованные поверхности наносят защитную окраску — праймер, затем слой пластика, это может быть акрил, полиэфир, поливинилхлорид, пластизол. Листы могут иметь различные цвета Для разрезания листов используют кровельные ножницы и пилы с упроченными режущими поверхностями.

Листы металлочерепицы при укладке должны плотно прилегать друг к другу. Основанием под кровлю являются стропила и обрешетка, к их устройству предъявляют повышенные требования, исключающие их перекос. Лист металлочерепицы укладывают на обрешетку так, чтобы край листа выступал наружу от карниза на 40 мм. В комплект изделий входят разжелобочные, коньковые и карнизные элементы. Крепление их к ниже расположенным кровельным листам и рядовых листов между собой осуществляют с помощью самозавинчивающихся болтов с уплотнением или самонарезающимися шурупами с уплотнительной шайбой.

В последнее время предпочтение отдается жесткой фальцованной кровле, в которой совершенно отсутствуют лежачие фальцы — основное место протечек, особенно крыш с небольшим уклоном. Кровельные панели представляют собой сплошное покрытие на всю длину ската, благодаря чему можно избежать поперечных соединений и нахлестов. Соединение элементов между собой осуществляется только двойным стоячим фальцем. Крепление панелей к обрешетке осуществляется с помощью кляммеров, что не нарушает целостности кровли.

Важным требованием к конструкции крыши из металлочерепицы является необходимость устройства гидроизоляционного слоя под обрешеткой для обеспечения вентиляции; в этом случае воздух будет беспрепятственно проходить от карниза до конька.

Устройство кровель из кровельной стали. Стальные кровли в настоящее время применяют редко. Чаще всего из кровельной стали выполняют отдельные элементы кровли и водостока: разжелобки, карнизные свесы, примыкания к выступающим над крышей вертикальным поверхностям, водосточные желоба и трубы и т. д. Для этих целей применяют оцинкованную и реже черную кровельную листовую сталь, листы которой имеют толщину 0,35...0,8 мм, размеры от 510 х 510 мм до 1250 х 2500 мм, массу 3...6 кг.

Неоцинкованную листовую сталь используют ограниченно, в основном при ремонте кровель; она мало эффективна в эксплуатации, требует частых покрасок. Оцинкованная сталь не подвергается коррозии, и срок ее эксплуатации значительно больше

В качестве кровельных покрытий обычно применяют листы размером 710 х 1420 мм и толщиной 0,45; 0,5 и 0,55 мм, для карнизных свесов используют более толстые листы толщиной 0,63 и 0,7 мм. На строительную площадку стальные листы доставляются пачками, в пачке от 10 до 24 листов с общей массой до 80 кг.

Стальные элементы подают на крышу теми же средствами, что и материалы для основного покрытия.

Стальной лист необходимо отличать от картины — листа, подготовленного для фальцевания, т.е. имеющего соответствующие отгибы, вырезы и загибы. Фальцы по внешнему виду бывают лежачие и стоячие, а по степени уплотнения — одинарные и двойные. Перед укладкой и соединением между собой картины целесообразно огрунтовать с двух сторон смесью олифы с суриком, а после устройства кровли обязательна покраска за 1...2 раза масляной краской на суриковой основе.

Кровельные листы соединяют один с другим по короткой стороне листа лежачими фальцами, а по длинной — стоячими. При покрытии скатов кровли стоячие фальцы располагают по скату, а лежачие — поперек (параллельно коньку кровли), что не препятствует стоку воды со скатов.

2. Устройство кровель функционального назначения (эксплуатируемых) СНБ на кровлю
