Таблица 51

Изменение объемного веса илистого грунта

заносимости дна каналов при прочих равных условиях, так как такие грунты легче взмываются волнением и насыщают водную массу взвешенными частицами. Это обстоятельство необходимо учитывать при определении мест свалок.

§ 65. Определение толщины слоя наносов в морских каналах

Распределение наносов в морском потоке зависит от их круп­ности. При залегании на мелководном дне моря илистых грунтов разной консистенции (см. табл. 4) наносы в морском потоке пре­имущественно находятся во взвешенном состоянии (см. табл. 43). Во время штормов взмученные со дна илистые наносы распреде­ляются в толще воды довольно равномерно, но в определенные периоды поднимаются со дна большими клубами. В условиях песчаного мелководного дна наносы преимущественно располага­ются в придонном слое (см. табл. 43), но в штормовой период массы воды, насыщенные наносами, так же клубами поднимаются на поверхность.

Характер отложения наносов обусловлен действием ветров на каналах (обычно от сильных до жестоких штормовых), распреде­ление которых в их годовом и многолетнем ходе неравномерно и изменяется по направлению и скорости.

Заносимость морских каналов также подвержена колебаниям и зависит от следующих факторов:

ветра (направления, повторяемости, скорости, разгона); волнения (высоты, длины, периода и разгона волны); течения (распределения по вертикали, направления, повторяе­мости, скорости);

наносов (распределения по вертикали, гидравлической круп­ности) ;

естественной глубины водоема по направлению разгона гос­подствующих ветров и волнения;

естественной глубины на бровках канала; габаритов канала.

Математического обоснования явлений взвешивания и осажде­ния наносов в морском потоке и их осаждения в каналах с доста­точной полнотой еще не разработано. Необходимо отметить, что ряд условий, увеличивающих заносимость морских каналов, труд­но учитывать при выводе зависимости заносимости каналов от гидрологических явлений. К ним относятся: устройство ловушек в прорези канала небольшого протяжения, переуглубление проре­зи на небольших участках, прохоледение жестоких штормов над каналами, примыкание других каналов или ответвления от них, на­личие наносозащитных сооружений, приближение свалок и др. Все это усложняет решение поставленной задачи.

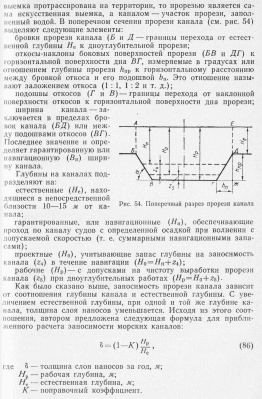

Морские каналы, протрассированные по естественному водоему (море, лиман) с несудоходными глубинами (рис. 54), имеют ис­кусственную выемку — прорезь, где h_gh — глубина прорези. Кана­лом является участок в пределах АБВГДЕ. Если искусственная

соответствии с «Технической инструкцией по производству мор­ских дноуглубительных работ» 1970 г.;

на каналах, подверженных большой заносимости при штормо­вых ветрах, действующих в течение короткого периода времени и создающих нарушения в судоходстве, следует устанавливать эф­фективные наносозащитные сооружения.

Раздел г промер каналов и акваторий

Глава XXI плановое и высотное обоснование промера

§ 66. Плановое обоснование промера

Промер водных поверхностей (акваторий портов, каналов и прибрежных участков) всегда оформляют планом промера, база которого (магистраль или нулевой пикет) должна быть привяза­на к общегосударственной геодезической сети. Геодезическая сеть создается методами триангуляции, полигонометрии, трилатерации или их сочетаниями.

Метод триангуляции применяют для точного определения срав­нительно небольшого количества основных точек для последующей съемки подробностей поверхности, лежащей вблизи этих основ­ных точек. Триангуляция состоит из ряда треугольников, раски­нутых по поверхности земли в виде цепи или сети. В каждом из треугольников точно измеряют все три угла, а стороны тригоно­метрически вычисляют по углам и длине одной основной сторо­ны, которую называют базисом. Базис также должен быть точно измерен одним из способов, применяемых в геодезии. В итоге три­гонометрических работ вычисляют координаты пунктов триангу­ляции, лежащие в вершинах углов треугольников, из которых со­стоит сеть триангуляции. Эти координаты наносят на план и ис­пользуют в дальнейшем для привязки промера.

Метод полигонометрии преследует те же цели, что и метод триангуляции. Полигонометрией называют геодезические работы по вытянутому ходу с точным измерением линий и углов этого хо­да и с закреплением поворотных пунктов на земле.

Основные геодезические работы (триангуляция и полигонометрия) выполняют весьма точными методами, степень точности кото­рых изменяют применительно к поставленной задаче. Поэтому триангуляцию и полигонометрию и их сети подразделяют на клас­сы по точности. Сети существующие и вновь создаваемые могут быть 1-го, 2-го, 3-го и 4-го классов, которые различаются между собой точностью измерений углов и расстояний, длиной сторон сети и последовательностью их развития.

Сеть 1-го класса используют для высокоточных геодезических работ. Сети 2-го класса заполняют полигоны, образованные звеньями триангуляции или полигонометрии 1-го класса. Их строят в виде сплошных сетей триангуляции или звеньями поли­гонометрии. Они являются основными сетями рабочего обоснова­ния для всех геодезических работ.

Сети 3-го и 4-го классов создают установкой пунктов между пунктами сети высших (1-го и 2-го) классов. Длина сторон в три­ангуляции 3-го класса 5—8 км, а в триангуляции 4-го класса — 2—5 км. Сеть 3-го и 4-го классов можно создать такяее и методом

полигонометрии, прокладываемой между пунктами высшего класса. Длина сторон полигонометрии 3-го класса — 3 км, а 4-го класса — 2 км.

В узлах фигур триангуляции, в стыках звеньев триангуляции или полигонометрии сетей всех классов устанавливают специаль­ные пункты геодезических сетей, в качестве которых применяют знаки трех основных типов: пирамиды (рис. 55, а), простые сиг­налы (рис. 55,6), сложные сигналы. Их основное различие между собой, не считая конструктивных форм, заключается в высоте. Пирамиды строят, когда инструмент достаточно поднять на вы­соту до 3 м, простые сигналы — от 4 до 10 м, а сложные — от 11 до 40 м. Материал постройки этих знаков — дерево и металл. Для закрепления на местности пунктов геодезической сети под

этими знаками закладывают подземные сооружения — центры геодезических знаков, изготовляемые обычно из бетона и метал­ла. Заложенные центры должны долго сохраняться и не менять своего положения. Наружные геодезические знаки (пирамиды и сигналы) должны иметь столики для установки инструмента. Все геодезические знаки обычно имеют наименования, одинаковые с близко расположенным населенным пунктом.

При производстве промера довольно часто бывает недостаточ­но существующих знаков государственной геодезической сети. В этом случае для привязки промера требуется создавать рабочее обоснование промера. В качестве пунктов рабочего обоснования промера следует широко использовать искусственные сооружения и естественные ориентиры (мачты, обелиски, трубы заводов, во­донапорные башни и т. д.), хорошо видные и отличные на фоне окружающей местности. Когда таких ориентиров недостаточно, следует производить установку временных знаков любого типа (деревянные вехи, пирамиды, каменные туры и др.). Под времен­ными знаками необходимо закладывать центры. Когда под искус­ственными сооружениями рабочего обоснования заложить центры нельзя, то выносные центры не закладывают, а место установки инструмента при определении координат этих знаков исправляют введением поправок, которые называются центрировками и редук­циями.

Определение пунктов рабочего обоснования производят разви­тием: а) аналитических сетей; б) съемочных сетей.

Для развития аналитических сетей рабочего обоснования ис­ходными пунктами служат пункты государственной геодезической сети любого класса. Аналитические сети развивают методом три­ангуляции и полигонометрии. Средняя квадратнческая ошибка при определении координат таких пунктов не должна превышать ±2 м, а ошибка дирекцйонного угла сети доляша быть не более ±1. Определение пунктов рабочего обоснования прямыми засеч­ками следует производить не менее чем с 3-х пунктов, а обратными засечками — не менее чем по 4-м пунктам. Углы в треуголь­никах сетей должны быть не менее 15°, а стороны—леясать в пре­делах 1,5—6 км. При определении пунктов прямыми или комби­нированными засечками длины сторон не должны быть более 6 км, а углы между смежными направлениями при определяемом пункте —в пределах 20—160°. При. определении обратной засеч­кой пункты рабочего обоснования должны располагаться так, что­бы углы пересечения линий положения были не менее 30° и не более 150°.

Полигонометрические ходы разрешается прокладывать между пунктами геодезических сетей и пунктами рабочего обоснования, определенными из сплошных треугольников. Полигонометрические ходы могут быть:

разомкнутые, проложенные между двумя пунктами;

замкнутые, начинающиеся и оканчивающиеся на одном и том же пункте;

в виде системы ходов с одной или несколькими узловыми точ­ками, опирающимися на два или несколько исходных пунктов. Линии хода должны иметь длину не менее 200 м.

Пункты съемочных сетей рабочего обоснования определяют аналитически прямыми, обратными и комбинированными засеч­ками, проложением теодолитных ходов, а также графическим спо­собом. Удаление пунктов съемочных сетей от пунктов геодезиче­ских сетей или аналитических сетей рабочего обоснования допу­скается не более 3 км.

Определение пунктов съемочных сетей должно производиться обязательно с контролем, т. е. иметь избыточные измерения. Рас­хождение координат, полученных по различным комбинациям ис­ходных пунктов, не должно превышать 0,2 мм в масштабе отчет­ного планшета промера.

При проложении теодолитных ходов абсолютные линейные не­вязки хода должны быть:

Длины сторон ходов определяют стальными мерными лентами или оптическими дальномерами дважды, т. е. в прямом и обрат­ном направлениях.

Графическое определение пунктов рабочего обоснования вы­полняют с помощью мензулы и кипрегеля способом, известным из курса геодезии.

Иногда бывает необходимым развивать опорную сеть рабоче­го обоснования на воде для привязки промерных галсов. В каче­стве пунктов рабочего обоснования на воде применяют буй или веху с укороченным буйрепом или забивные вехи и пирамиды. Та­кие пункты вблизи берега определяют многократной прямой или обратной засечками по пунктам геодезической сети, пунктам ана­литических или съемочных сетей рабочего обоснования. При боль­шом удалении от берега или при отсутствии достаточного коли­чества опорных пунктов координаты пунктов рабочего обоснования на воде определяют с помощью высокоточных радионавига­ционных систем путем измерения расстояний до пунктов, коорди­наты которых известны. Вся сеть опорных пунктов на воде долж­на быть надежно привязана к геодезической сети или проложена на планшете.
