Глава XX
МЕРОПРИЯТИЯ ПО БОРЬБЕ С ЗАНОСИМОСТЬЮ МОРСКИХ КАНАЛОВ
§ 60. Защитные мероприятия на каналах
Основным методом защиты канала от наносов является создание путем переуглубления прорези запаса глубины на его заносимость. Для действующих каналов практикой выработаны осредненные запасы глубины на заносимость каналов. Эти запасы определяют объем дноуглубительных работ, ежегодно выполняемых для достижения и поддержания заданных габаритов канала. Увеличение запасов на заносимость вызывает увеличение эксплуатационных расходов, а недостаточные запасы на заносимость — потерю гарантированных глубин и, следовательно, недогруз судов и экономические потери. Определение оптимальных запасов на заносимость каналов является сложной задачей, так как заносимость канала связана с энергией ветра — величиной, для отдельных навигаций весьма переменной.
На эксплуатируемых каналах штормовые погоды, вызванные господствующими ветрами, могут в течение нескольких дней создать отложение значительного количества наносов и привести к резкой потере глубины на канале (характерно для Ждаиовского и Вентспилсского каналов). Огромное количество наносов, отложившихся в конце навигации, естественно, вызывает и значительные ремонтные дноуглубительные работы на канале в следующем году. На каждом канале необходимо в течение всей навигации поддерживать гарантированные габариты (глубину и ширину).

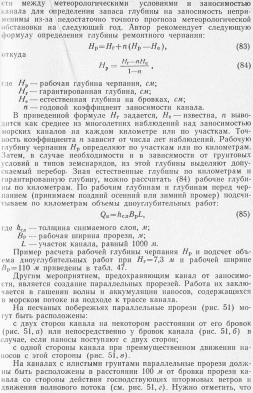

Проектом ремонтных дноуглубительных работ предусматривается запас глубины на заносимость канала и допускаемые переборы по глубине на чистоту выработки, т. е. определяется рабочая глубина черпания на канале. Однако имеющиеся зависимо-
Подсчет
объема ремонтных дноуглубительных
работ на канале по рабочим глубинам и
глубинам до черпания
приближенные к бровке параллельные прорези на подходном канале к аванпорту Ждановского порта эффекта не дали. Прорези представляли уширение канала от голов молов до ширины 320 м (по 107 м с каждой стороны) на длине 1500 м и до 213 м
(по 53,5 м с каждой стороны канала) на длине 2000 м. При расположении параллельной прорези на илистых побережьях в удалении от судоходного канала она будет гасить волну и аккумулировать взвешенные наносы. К основному сооружению волновой поток подойдет, имея меньшую энергию волны и отдавши избыток наносов. Защита канала при помощи боковых параллельных прорезей является самым недорогим из защитных гидротехниче
ских сооружений. Но их работа в техническом и экономическом отношении еще мало изучена. В некоторых случаях на стыке двух каналов устраиваются ловушки для наносов, которые экономически себя оправдывают.
На песчаных побережьях у выхода канала из молов аванпорта устраивают карманы для наносов, имеющие в плане вид трапеции, большей стороной прилегающей к боковой стороне прорези канала. Карманы могут быть расположены с одной стороны или с двух сторон прорези канала. От параллельных прорезей карманы отличаются своими размерами. В общем карманы, как аккумуляторы наносов, себя оправдывают, но, однако, бывают случаи, когда из-за потери глубин на основном судовом канале все же необходимо производить повторные ремонтные работы.
Наносозащитные сооружения капитального характера обычно представлены сплошными преградами, защищающими канал от наносов и волнения. Они ограждают канал с одной стороны (односторонней дамбой) или с двух сторон (двусторонними дамбами) и обычно направлены параллельно оси канала. Конструкции оградительных дамб разделяют на следующие основные группы: деревянные дамбы из двух сплошных рядов свай с каменным заполнением (см. рис. 23, б). Такую конструкцию имеет оградительная дамба с восточной стороны Ждаиовского канала к угольной гавани. Как установлено расчетами, заносимость Ждаиовского канала, огражденного восточной дамбой длиной около 1400 м, на 43,5% меньше по сравнению с соседним открытым участком канала той же длины;
деревянные ряжевые дамбы. Они состоят из двух линий деревянных ряжей, загруженных камнем (см. рис. 23,б), грунтового заполнения пространства между ряжами и каменной отмостки. Нижние участки грунтовой части дамбы, сопрягающиеся с ряжами, подкреплены для защиты от волнения каменными призмами. Участок Ленинградского канала, огражденный парными дамбами, протяжением около 9 км имеет небольшую заносимость;
земляные дамбы из отрефулированного грунта, удаляемого из прорези канала.
Двусторонними дамбами огражден подходный канал к одному из южных портов на выходе канала из реки в залив. Дамбы протяжением около 3 км отсыпаны из разнозернистого илистого песка и укреплены растительностью. Этот участок канала почти не заносится. Односторонняя дамба, ограждающая Калининградский канал со стороны лагуны, сложена из рефулированного грунта с откосами, укрепленными фашинами, свайным частоколом и каменной наброской. В дамбе имеются проходы для рыбачьих судов. Сходящиеся парные молы образуют портовую акваторию (аванпорт), защищенную от волнения и наносов. Проведено исследование эффективности защиты от заносимости каналов, расположенных между ними. Подходный канал к другому южному порту на акватории аванпорта имеет протяжение 843 м. Здесь заносимость канала на 74% меньше, чем в прилегающей открытой
части на таком же протяжении. Подходный канал к аванпорту Ждаиовского порта, расположенный между сходящимися молами на длине около 1000 м, имел заносимость на 80% меньше, чем на такой же длине в прилегающей к воротам порта открытой части канала.
В порту Вентспилс на Баровом канале (открытой его части) длиной 550 м за 1967—1970 гг. было вынуто 893 тыс. м3 грунта при достигнутой глубине 12,6 м. В закрытой молами части канала длиной 500 м, прилегающей к воротам порта (канал аванпорта), за тот же период извлечено 177 тыс. м3 грунта при достигнутой глубине 12,5 м. Данные очень показательны.
Каменные молы из правильной массивовой кладки (см. рис. 24) являются защитными портовыми сооружениями, ограждающими портовые акватории, и служат для защиты внутренних частей каналов от наносов (Поти, Порт-Саид и др ). Каменные молы из массивовой наброски (см. рис. 25) применяются и для защиты каналов от заносимости.
