Таблица
39
Расчет твердого стока за период шторма с 20/х1 по 25/х1—1954 г.
В 1955 г. наблюдения иа Ждановском канале проводились с двух стационарных постов (рис. 44), установленных у бровок канала по линии, совпадающей с направлением господствующих ветров и течений (по азимуту 48—228°). Наблюдения позволили проследить за изменением параметров волн, направлением течений и осветлением потока за счет выпадения части наносов в прорезь канала. Расчет количества наносов, выпадающих из морского потока в прорезь при пересечении им канала в периоды действия сильных и крепких сгонных ветров, насыщение морского потока наносами и данные фактического слоя наносов по промеру за эти же периоды сведены в табл. 40.
Данные расчета слоя наносов (заносимости) по промеру и насыщенности морского потока наносами на Ждановском канале за 1955 г.
Из табл. 40 можно установить, что при действии сильных и крепких сгонных ветров в среднем до 14% наносов выпадает в прорезь канала. За период же действия сильного сгонного шторма выпадение наносов в прорезь канала составило до 10%.
Результаты обработки наблюдений за трансформацией волн, пересекающих канал, по наблюдениям гидрофизического института Академии наук волномерами Иванова сведены в табл. 41.
Таблица 41
Средние и максимальные значения параметров волн по наблюдениям фотоволнографами Иванова на морских постах Ждановского канала
Энергия волнения до канала и за каналом по наблюдениям на Ждановском канале
По данным исследований выпадение наносов в прорезь канала обусловливается следующими причинами:
на больших искусственных глубинах в канале по сравнению с естественными глубинами происходит изменение динамического состояния морского потока, т. е. уменьшение элементов волнения и орбитальной скорости (турбулентности), что вызывает изменение его емкости (вмещение в потоке наносов) и выпадение части наносов в прорезь канала. (Емкость потока — максимальное количество наносов, перемещаемых течением и волнением н а мелководье в единицу времени);
в морском потоке вследствие действия орбитальной скорости интенсивность турбулентного перемешивания, обусловленная скоростью его движения, то повышается, то ослабляется. При ослаблении турбулентного перемешивания часть наносов осаждается на дне моря и прорези канала, причем не все наносы будут взмыты вновь из прорези из-за большей по сравнению с естественной глубиной канала, что вызывает постепенное накапливание в нем наносов;
уменьшение турбулентного перемешивания и полное его прекращение вызывают выпадение наносов из морского потока на дно моря и прорези канала, что также создает накопление наносов в прорезн канала.
Указанные процессы отложения наносов в каналах действуют одновременно и их разделить невозможно.
При насыщении морского потока наносами он должен терять скорость, так как при этом увеличивается его плотность. Таким образом осаждение наносов в прорези канала происходит вследствие изменения динамического состояния морского потока при пересечении канала и вследствие его турбулентной структуры. При интенсивной турбулентности, вызываемой штормовыми ветрами, идет более интенсивное насыщение морского потока наносами, что и приводит к активному отложению наносов в прорези канала. В период отложения объемный вес илистых наносов не превышает 1,18 т/м3 ,затем они уплотняются и объемный вес достигает 1,35—1,40 т/м3. Насыщение морского потока наносами
происходит со дна моря. По мутности воды можно определить, какая толщина слоя наносов может переходить во взвешенное состояние. Данные наблюдений в районе Ждановского канала показали, что при мутности воды в 5500 г/ж3, вызванной штормовой погодой до 11 баллов, толщина слоя взмученных наносов со дна составила 2 см. Верхний активный слой наносов то переходит во взвешенное состояние, то вновь оседает на дно залива. Как показали наблюдения, на глубинах 2—7 м насыщение морского потока илистыми наносами зависит от глубины водоема и интенсивности течения и волнения. Увеличение или уменьшение скорости течения и интенсивности волнения вызывают соответствующее увеличение или уменьшение количества наносов в морском потоке. При постоянном режиме течения и волнения нового поступления наносов со дна моря не происходит. Вертикальное распределение наносов в морском потоке в зависимости от грунтовых условий приведено в табл. 43 [наблюдения произведены в Керчь-Еникальском проливе при течениях вдоль пролива со стороны Азовского моря (Азовское течение) и скорости ветра 18— 20 м!сек\.
Вертикальное
распределение наносов в зависимости
от грунтовых условий
Как
было сказано выше, в морской воде
тонкодисперсные частицы коагулируют
и получаются фракции, близкие к 0,01
мм.
Поэтому выделены только фракции песчаные и пылеватые, которые не коагулируют. Разделение фракций мельче 0,01 мм не производилось. Данные табл. 43 показывают, что при залегании илистых грунтов распределение наносов по вертикали довольно равномерное: наносы преимущественно находятся во взвешенном состоянии-
На песчаных морских побережьях наблюдается вдольбереговой поток наносов, направленный преимущественно в одну сторону. Поток наносов идет по склону берега от его уреза до определенной глубины, зависящей от ветрового режима, гидрологических условий района и уклона берега. Сооружение порта и канала на таком побережье вызывает скопление наносов с внешней стороны оградительных сооружений и заносимость входа в порт и канал.
Внутренняя заносимость морских каналов в основном вызывается деформацией откосов прорези. После образования в грунтах землечерпательным снарядом искусственной прорези в виде прямоугольной призмы, из-за нарушения связей происходит обрушение боковых откосов и, тем самым, нарушается равновесие в грунтовой массе. В нарушении равновесия грунтовой массы участвуют и гидрологические факторы, действующие на измененный рельеф. В последующем боковые стенки прорези канала принимают откосы, соответствующие грунтам, в которых вычерпана прорезь. Деформация откосов создает заносимость прорези.
На основании анализа данных по промеру поперечных профилей каналов, имеющих разные направления и грунтовые условия, автором определены значения углов откосов прорезей каналов (табл. 44).
Значения
углов откосов
Таблица
44
При производстве дноуглубительных работ земснаряды разрабатывают прорезь, имеющую довольно ровное дно. Чистота выработки прорези зависит от конструкции земснаряда, грунтовых условий, метеорологической обстановки и опытности багермейстера. После прохождения земснарядом профиля начинается его формирование (уполаживание откосов прорези) и процесс заносимости прорези от внутренних и внешних причин. Если по каналу нет движения судов, происходит постепенное отложение наносов в прорези. Так, например, в законченной строительством опытной прорези в восточной части Азовского моря в 10 км от южного берега (длина 1160 м, глубина 1,5—1,7 м) за 3,5 года (1Х-1926 г. —II-1930 г.) отложился довольно ровный слой илистых наносов толщиной до 94 см (заносимость за год составила в среднем 22 см, или около 14%). Такого же характера были поперечные профили и на Ждановском канале, когда движения по нему не было (1942—1945 гг.).
Исследованием поперечных профилей, заснятых эхолотами, установлено, что в распределении наносов и в выработке попереч
иого профиля морского канала большую роль играет движение по каналам крупнотоннажных судов, создающих корабельные волны. Исследование движения судов с достаточной полнотой проведено на речных каналах. Для прорезей каналов Мариинской системы установлено, что носовые волны от судов, идущих по каналу, вытягивают из откосов по высоте около 50 см от стоящего уровня мелкие частицы грунта, затем обратная волна с силой ударяется в них и выбивает грунт, который падает в канал и способствует энергичному отложению «намоев». По оси канала под влиянием сил, возникающих от движения винтов, дно подвергается значительному размыву, и продукты его опять-таки оказываются отброшенными к откосам, увеличивая массу «намоев», образовавшихся от сползания подводных и разрушения надводных откосов. Благодаря описанным выше явлениям профильканала принимает следующую форму: углы у подошвы откосов^Ъказываются совершенно замытыми, к средней части толщина «намоев» постепенно уменьшается, а в средней части они отсутствуют и здесь происходит размыв дна канала. Для предохранения от размыва при движении судов производят крепление откосов.
Морские каналы имеют жесткий профиль в нижней части (прорезь канала) и жидкую среду выше бровок канала. Так как вода несжимаема, то можно считать, что и выше бровок имеется полужесткое ограничение.

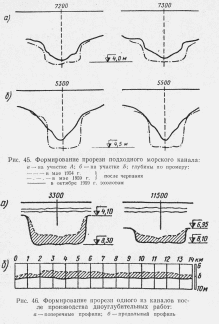

В 1954 г. в морской части одного из каналов, проложенного по мелководью, были проведены ремонтные дноуглубительные работы. В последующие годы ремонтное черпание не производилось и канал начал заиливаться. В 1959 г. на участке А этого канала (рис. 45, а) были произведены дноуглубительные работы. На участке Б, примыкающем к участку А, дноуглубительных работ не было с 1954 г. и его поперечные профили приняли треугольную форму под влиянием судоходства на канале. В центральной части профиля заносимость наименьшая, в то время как у бровок наблюдаются значительные скопления наносов (рис. 45,6). Бровки на этом участке мелководные. После проведения дноуглубительных работ в 1959 г. на участке А прорезь канала приняла трапецеидальную форму (рис. 45, а), но спустя несколько месяцев после дноуглубительных работ уже наметилось переформирование профиля в результате отложения наносов и движения по каналу судов: в средней части профиля глубины сохранились, а наносы сосредоточились у бровок.
Дноуглубительные работы на канале к одному из портов производят ежегодно. После ремонтных работ поперечные профили на этом канале имеют более или менее правильную форму, но затем начинают вырабатываться вполне определенные формы профилей с минимальной заносимостью в средней части и большим отложением наносов около бровок (рис, 46).
Описанные формы поперечных профилей были выработаны под влиянием заносимости морских каналов и движения судов на них. При движении судов возникающие корабельные волны
дважды проходят по откосам прорези канала, вызывая их размыв и отложение наносов у подошвы откосов. По ходу судна наносы винтами отбрасываются из центральной части прорези к бровкам.
Поперечные профили морских каналов обычно имеют следующую форму: в центральной части расположены наибольшие глубины, создаваемые размывом дна прорези винтами крупнотоннажных судов, а у бровок — минимальные вследствие отложения здесь наносов. Одесским институтом инженеров морского флота были поставлены специальные лабораторные исследования волнового
сопротивления судна в каналах. В результате этих исследований и нормах технологического проектирования морских каналов (ВНС—19—70,ММФ) были приняты ограничения в скорости движения судов на каналах.
Для уменьшения перераспределения наносов, после производства ремонтных дноуглубительных работ, необходимо закладывать откосы прорези канала строго в соответствии с грунтовыми условиями, чтобы уменьшить их размыв при движении судов. Явления перераспределения наносов по профилю канала под влиянием судовождения нужно отнести к внутренней заносимости каналов.
Заносимость прорези канала наносами из морского потока (внешняя заносимость) зависит от литологии верхнего слоя грунтов, покрывающих дно моря, угла пересечения канала волнами и течением, вызываемых ветром, и окружающих канал глубин. Литология изучает механический и химический состав осадочных пород, условия их образования и процессы изменения, а в морских условиях, кроме того, осаждение и изменение состава наносов. Чем мельче наносы, тем легче они подвержены взмыванию. Распределение наносов по вертикали будет зависеть от крупности частиц и агрегатов и скорости морского потока.
При пересечении канала морским потоком путь его в пределах канала будет меняться. Наибольшая заносимость в условиях одной и той же емкости морского потока будет происходить при пересечении потока нормально каналу. При других направлениях всегда будет возникать движение вдоль канала, создающее дополнительные условия для выноса наносов из канала. Такой вывод сделан на основании изучения заносимости морских каналов, имеющих разные направления по отношению к господствующему движению морского потока.
Емкость морского потока изменяется не только от гидрологических условий, но и от глубины самого водоема — с ее увеличением емкость уменьшается. При одной и той же отметке черпания участки канала, находящиеся в зоне увеличивающихся естественных глубин и уменьшающихся глубин самой прорези, имеют меньшее количество откладывающихся в ней наносов (процент же заносимости канала по длине изменяется незначительно).
Для характеристики заносимости на четырех морских каналах выделены участки протяженностью 5 км, на которых забровоч- ные глубины приблизительно одинаковы, а прорези каналов проходят в илистых грунтах — каналы А, Е, Г и в илах песчаных — канал Б (табл. 45).
Из табл. 45 следует, что заносимости каналов, отнесенные к глубине каналов, весьма близки между собою. Отсюда напрашивается вывод, что заносимости каналов пропорциональны общим их глубинам. Такой вывод может привести к ошибочному представлению, что любой из каналов Б, Е, Г, доведенный до глубины канала А, будет иметь ту же заносимость. Но у каждого канала есть свои особенности в режиме заносимости, и поэтому применение аналогий при проектировании каналов не всегда оп-
Изменение заносимости морских каналов по времени может происходить под влиянием следующих причин:
обмеления забровочных глубин на каналах. Под влиянием общего заиливания водоема и свалок грунта естественные глубины водоемов постепенно уменьшаются. Вследствие обмеления бровок канала, при постоянной глубине канала, происходит увеличение глубины прорези, что вызывает увеличение заносимости канала;
изменения действия штормовых ветров. Установлено, что заносимость каналов на мелководье зависит от гидрометеорологиче-
ского режима: чем больше штормовых ветров в течение навигации, тем выше насыщение морского потока наносами и тем больше заносимость канала. При ледоставе заносимости канала почти не происходит и глубины, достигнутые осенью, не изменяются в течение всего ледостава. Для одного и того же канала, чем больше период ледостава и период спокойной погоды, тем меньше годовой слой наносов. Знание метеорологических условий и заносимости каналов Азовского моря позволило связать заносимость канала с энергией волнения. Энергия волнения е определялась из учета энергии ветра для двух главных направлений движения
Р. Я. Кнапс для Балтийского моря (песчаное побережье) рекомендует следующие расчетные формулы:
Эти формулы были использованы для расчета движения наносов по восточному берегу Балтийского моря. Они также служат для расчета передвижения наносов на песчаных побережьях других морей.
Водоемы, в которые впадают мощные реки, каким является, например, Таганрогский залив Азовского моря, имеют непостоянный солевой состав, что в свою очередь вызывает изменения качественного состава взвешенных наносов. Весной и летом, когда материковый сток в залив максимальный и вода опреснена, плотность ее приближается к единице и коагуляции наносов почти не происходит. В осеннее время приток пресной воды сокращается, соленость Таганрогского залива резко увеличивается и крупность наносов, благодаря коагуляции наносов при той же турбулентности, увеличивается. К таким водоемам относятся северо-западная часть Каспийского моря, Двинская губа Белого моря и др.
На выходе реки в море при встрече неподвижной массы морской воды происходит затухание скоростей течения, выпадение наносов из взвешенного состояния и образование бара. Ширина бара зависит от расхода речного потока и его насыщения наносами. При прорезании бара морским каналом на нем обычно откладываются наносы и в канале образуется наибольшая заносимость. Исследованию заносимости судоходных каналов, расположенных в устьевых участках рек, уделяется большое внимание.
Особые условия режима наблюдаются в эстуариях, подверженных приливно-отливным явлениям. Здесь образование отмелей происходит под влиянием сложного взаимодействия стокового и приливно-отливного течений. По мнению американских исследователей, заиливание эстуариев вызывается частым смешением плотной соленой и пресной вод. При этом в эстуариях наблюдаются:
хорошая слоистость, если приток пресной воды из реки велик по сравнению с приливной водой из моря;
частичное смешивание, когда приток пресной воды из реки и соленой воды из моря при приливе одинаков;
хорошее смешивание, когда приток пресной воды на реке меньше по сравнению с поступающей соленой приливной водой.
Место отложения влекомых и взвешенных речных наносов и возвращенных морским донным течением является зоной наибольшей заносимости.
Наличие большого ряда данных по заносимости каждого канала и знание метеорологической и гидрологической обстановок этих каналов позволяют составить зависимость между толщиной слоя наносов и глубиной прорези, энергией волнения и объемом заносимости и др.
Такие зависимости были составлены для Ждановского, Бердянского и других каналов, трассы которых проходят по илистым грунтам.
Их молено составить и для каналов Балтийского, Каспийского и других морей.
Для Ждановского канала сделан расчет энергии волнения за 1955 г. и полученный результат (6,84 килоединицы) нанесен на график связи заносимости канала с энергией волнения (точка с кружком на рис. 47). По графику заносимость канала составила 1190 тыс. ж3, фактически— 1094 тыс. м3.
В табл. 46 приведена зависимость толщины слоя наносов для отдельных периодов с энергией волнения.
Таблица
46
Зависимость
толщины слоя наносов от энергии
волнения, вызываемого господствующими
ветрами
Таким образом, при точном прогнозе метеорологической обстановки на каналах на последующий год по месяцам или кварталам можно будет с достаточной точностью составить прогноз заносимости каналов.
