§ 49. Ширина канала
Размерения судоходного канала в его поперечном сечении характеризуются глубиной, шириной, величиной заложения откосов и площадью поперечного сечения. Решениями международных судоходных конгрессов установлено, что подводное сечение морского канала должно превосходить не менее чем в 4 раза подводное миделевое сечение наибольшего судна, которое будет плавать по каналу. При этом всегда должно быть обеспечено превышение глубины канала в 1 м но отношению к наибольшей осадке судов.
В СССР впервые разработаны нормы технологического проектирования морских каналов (ВСН 19—70). Эти нормы введены в действие Министерством морского флота с 1 декабря 1970 г. Они являются обязательными для проектирования новых и реконструкции действующих каналов.
По расположению прорези канала относительно уровня воды и по условиям плавания судов нормы проектирования каналов различают:
каналы полного профиля, у которых боковые откосы выходят до уровня воды или выше его (рис. 34, а);
каналы неполного профиля, у которых боковые откосы прорези расположены ниже уровня воды (рис. 34,6);
мелководье, представляющее собою прибрежную отмель с глубинами, равными или близкими к глубине канала (рис. 34, в).
Под воздействием волн, течений и работы движителей проходящих судов форма поперечного сечения открытого канала (ширина, глубина, откосы) все время меняется и канал подвергается заносимости. Правила технической эксплуатации гидротехниче
ских сооружений и акваторий морских портов Министерства морского флота предусматривают осуществление постоянного контроля за состоянием габаритов канала и акватории порта. Организация этого контроля возложена на главного инженера порта. Под- дерясание навигационных габаритов прорези должно обеспечиваться на весь период навигации. О всех случаях срыва навигационных габаритов канала или акватории порта и их восстановлении даются экстренные извещения судовладельцам и судам, пользующимся услугами порта. Одновременно порт принимает меры к восстановлению навигационных габаритов и созданию запаса на заносимость.
сы определяют для судна в грузу и в балласте. Для одностороннего движения в качестве расчетной принимается большая из них. Для двустороннего движения расчет ширины маневровых полос делается в двух вариантах: расхождение расчетных судов в грузу и одного — в грузу, другого — в балласте. Принятие того или иного варианта обосновывается технико-экономическими расчетами. При этом проверяют экономическую целесообразность устройства канала с односторонним движением и со станциями (уширениями) для расхождения встречных судов.
Для определения суммы углов сноса и дрейфа судна под действием течения и ветра используют многолетние данные гидрометеорологических наблюдений за направлениями и скоростями течений и ветра, действующих в районе проектируемого капала и на его отдельных участках. В качестве расчетного выбирается ветер, обусловливающий максимальный дрейф судна, однако не сильнее ветра, при котором удержание судна на курсе становится невозможным. В последнем случае нормами проектирования не рекомендуется допускать, чтобы угол сноса и угол дрейфа в сумме превышали 25°.
Величина суммарного угла сноса и угла дрейфа судна находится в обратной зависимости от его расчетной скорости хода. Чем больше скорость хода судна, тем меньше суммарный угол его сноса и дрейфа. Меньшему суммарному углу сноса и дрейфа соответствует меньшая ширина маневровой полосы.
Расчетная скорость хода судна по каналу нормами проектирования каналов назначается из соотношения
Критической
считается скорость, начиная с. которой
дальнейшее увеличение числа оборотов
движителей практически не приводит
к увеличению скорости хода судна.
Расчетная скорость в указанных пределах
назначается с учетом необходимости
обеспечения безопасности движения,
сохранения устойчивости грунта па
откосах и по возможности при наименьшей

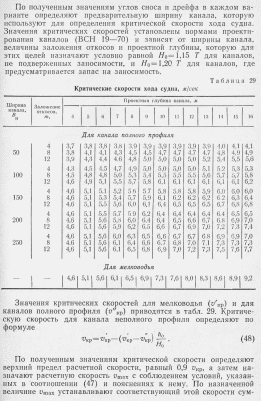

ширине канала. Величина критической
скорости зависит от формы и площади
поперечного сечения прорези канала,
в том числе от ширины канала. Поэтому
вначале ширину канала определяют для
трех скоростей хода судна (например,
5, 8 и 12 узлов), охватывающих весь возможный
диапазон скоростей хода расчетного
судна. Соответственно для каждой из
этих скоростей хода судна определяют
углы сноса и дрейфа и предварительные
значения ширины канала. Нормами
технологического проектированияморских
каналов установлены табличные значения
углов сноса
и
углов дрейфа
Значение
углов сноса определяют по табл. 27 в зави-
Значение углов дрейфа определяют по табл. 28 в зависимости от курсового угла кажущегося ветра (ветра, измеренного на движущемся судне) и от соотношения скорости кажущегося ветра и скорости хода судна. Вектор скорости кажущегося ветра определяют как сумму векторов скорости истинного ветра (измеренного на метеостанции) и скорости судна с обратным направлением.
При
обратном соотношении указанных величин
канал рассчитывают на двустороннее
движение. При этом затраты на
дноуглубительные работы по уширению
канала для двустороннего движения
должны быть меньше затрат транспортного
флота и порта, вызванных простоями
судов в ожидании прохода по каналу
одностороннего движения. Если эти
условия не соблюдаются, проверяют
экономическую целесообразность
устройства канала с односторонним
движением и со станциями для расхождения
судов. Расстояние между этими станциями
должно быть не менее
