§ 29. Классификация грунтов по трудности их разработки

земснарядами

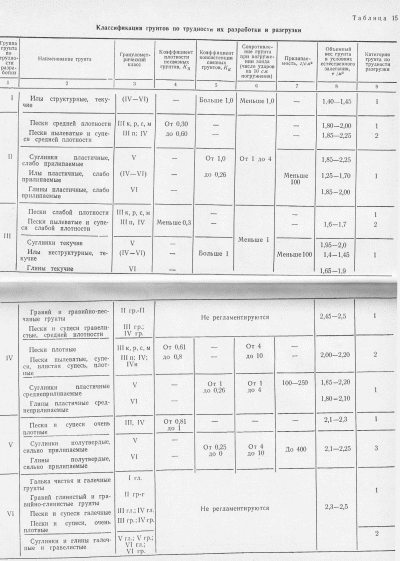

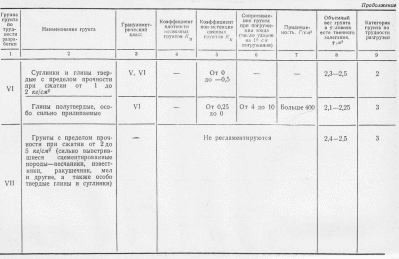

Действующие производственные нормы на морские дноуглу­бительные работы (1964 г.) устанавливают семь групп грунта по трудности их разработки земснарядами и три категории грунта по трудности их разгрузки. Классификация грунтов по трудности их разработки и разгрузки дается в табл. 15.

Каждая разновидность грунта характеризуется определенны­ми показателями основных физико-механических свойств, влияю­щих на трудность разработки грунта земснарядами и трудность их разгрузки. В число этих показателей входят: гранулометриче­ский состав, прочность, прилипаемость и объемный вес. Прочность грунта определяется коэффициентом консистенции связного грун­та, коэффициентом плотности несвязного грунта, измерением со­противления грунта при погружении зонда (числом ударов на 10 см погружения) и пределом прочности при сжатии особо твер­дых грунтов. Основным показателем отнесения связных грунтов к группам по трудности разработки является коэффициент кон­систенции. В зависимости от влажности различают четыре формы

консистенции связных грунтов, определяемых величиной коэффи­циента консистенции:

Твердое состояние связных грунтов определяется либо отрица­тельным значением коэффициента консистенции в интервале от

1. до —0,5, либо пределом прочности при одноосном сжатии от

2. до 2 кг/см¹ (VI группа). Особо твердые глины и суглинки отно­сятся к VII группе по трудности разработки только по величине предела прочности при сжатии от 2 до 5 кг/см². Сцементирован­ные породы (песчаники, известняки, ракушечник) с пределом проч­ности от 2 до 5 кг/см² также относят к VII группе. Эти же поро­ды с пределом прочности более 5 кг/см² могут разрабатываться земснарядами только при условии предварительного рыхления.

Кроме глин и суглинков, к связным грунтам относят три раз­новидности морских илов: структурные, пластичные (слабо прилипаемые) и неструктурные (текучие), соответственно отнесенные к I, II и III группам грунтов по трудности их разработки. Их гра­нулометрический состав условно обозначается (IV—-VI). Илы пла­стичные определяются гранулометрическим составом и коэффици­ентом консистенции. Структурность ила устанавливается его свой­ством заполнять черпаки больше их водовместимости, т. е. «шапкой». Остальные показатели структурных и неструктурных илов не различаются.

Физическое состояние песков и супесей характеризуется сте­пенью их плотности. Для целей дноуглубления установлено четы­ре состояния плотности со следующими величинами коэффициен­та плотности:

Коэффициент плотности является основным показателем опре­деления группы грунта по трудности разработки песков и супесей. Физическое состояние гальки и гравия классификацией грунтов не регламентируется. Отнесение этих грунтов к группам по труд­ности разработки производится на основании данных о их грану­лометрическом составе. Малосвязные грунты (разновидности су­песей) относятся к группам по трудности разработки либо по величине коэффициента консистенции, если в их составе преоблада­ют пылевато-илистые частицы, либо по величине коэффициента плотности, если в их составе преобладают песчаные частицы.

В табл. 15 для грунтов текучей консистенции I и III групп по трудности разработки указано число ударов на 10 см погружения

зонда «меньше 1». Уто означает, чти т идлши

жается на глубину больше 10 см. При этом показателе следует иметь в виду, что к I группе можно относить только структурный ил, а все остальные разновидности грунта в текучем состоянии относят к III группе.

Нормативные показатели разрабатываемого грунта (грануло­метрический класс и группа по трудности разработки) определя­ются лабораторным исследованием образцов грунта. Примеры определения этих показателей по результатам лабораторного ис­следования образцов грунта приведены в табл. 16.

Таблица 16 Результаты лабораторного исследования образцов грунта

Образец № 1 содержит песчаных фракций больше 50% и гальки 3%. По таблице гранулометрической характеристики грунтов находим, что образец пред­ставляет собой песок галечный класса III гл. В таблице классификации грунтов находим, что песок галечный входит в состав VI группы грунтов по трудно­сти разработки и относится к 1-й категории грунтов по трудности разгрузки.

Образец № 2 содержит песка мелкого (0,05—0,25 мм) 66%, глинистых ча­стиц меньше 3%, илистых и пылеватых — меньше 15%, гравийных — меньше 10%, галечных и булыжных — меньше 2%. По таблице гранулометрической характеристики грунтов находим, что образец представляет собою песок мел­кий класса III, м. В таблице классификации грунтов находим, что песок мел­кий слабой плотности (К_п= 0,28) входит в состав III группы по трудности раз­работки п относится к 1-й категории по трудности разгрузки.

Образец № 3 содержит частицы среднезернистого песка больше 50%, гли­нистых частиц меньше 2%, илистых и пылеватых — меньше 15%, гравийных — меньше 10%, галечных и булыжных — меньше 2%. Из таблицы гранулометри­ческой характеристики грунтов определяем, что образец представляет собою песок среднезернистый класса III,с. По таблице классификации грунтов нахо­дим, что песок среднезернистый плотный {К_п=0,69) входит в состав IV группы по трудности разработки и относится ко 2-й категории по трудности раз­грузки.

Образец № 4 содержит глинистых частиц 7%, илистых и пылеватых — больше, чем песчаных и гравийных, вместе взятых: (20+29) >(16+18+8+2). Из таблицы гранулометрической характеристики грунтов определяем, что обра­зец представляет собою супесь пылеватую класса IV п. По таблице классифи­кации грунтов находим, что супесь пылеватая очень плотная {К_п=0,84) вхо­дит в состав V группы по трудности разработки и относится к 1-й категории по трудности разгрузки.
