Практическое занятие 10: Работа с контурами
Программа занятия:
Ознакомиться с особенностями контуров в векторных и растровых программах.
Научиться создавать прямолинейные контуры.
Научиться сохранять контуры.
Научиться выполнять обводку и заливку контуров.
Научиться создавать и редактировать криволинейные контуры.
Научиться преобразовывать границы выделения в контур.
Научиться преобразовывать контур в границу выделения.
Освоить дополнительные возможности раскраски чёрно-белых рисунков
Необходимые файлы: Painting.psd , BlackWhite1.psd, BlackWhite2.psd.
Инструменты рисования Paintbrush (Кисть), Pencil (Карандаш), Airbrush (Аэрограф), Eraser (Ластик) базируются на принципах растровой графики. Используя эти инструменты, компьютерный художник закрашивает пиксели рисунка. В PhotoShop существует инструмент Реn (Перо), в основе работы которого лежат законы векторной графики. Реn (Перо) предназначено для вычерчивания контуров — прямых и кривых линий. Несмотря на то, что работа с контуром ведётся в растровой программе, информация о нём хранится в памяти компьютера в виде математических описаний (в векторной форме).
Контуры — основное средство создания иллюстраций в векторных программах. Именно из контуров (кривых) создаются разнообразные рисунки сложной формы (см. Уроки по CorelDRAW). В растровых программах это не так. В PhotoShop контуры имеют вспомогательное значение и не являются частью изображения. Чтобы контур появился в результирующем изображении, его необходимо обвести каким-нибудь рисующим инструментом, т. е. преобразовать из векторного представления в растровое. Кроме того, с помощью контура можно выделить любой фрагмент фотографии для вставки в документы других программ.
Контуры бывают открытыми и замкнутыми. У замкнутого контура невозможно различить начальную и конечную точки. Примером замкнутого контура может служить окружность.
Важнейшими элементами контуров являются опорные точки и сегменты. Сегмент — участок контура, расположенный между двумя опорными точками (рис. 1).
Рис.1 Криволинейный контур
Для выполнения следующих заданий необходимо создать новый документ, а именно, выполнить команду File/New (Файл/Новый).
Задание 1. Создать незамкнутый контур из прямолинейных сегментов, например, зигзаг
• Выбрать инструмент Реп (Перо)
на
панели инструментов.
• Выбрать панель Paths (Контуры).
Пока панель пуста.
• Установить курсор в начальной точке и щёлкнуть кнопкой мыши.
На панели появилась пиктограмма, показывающая создаваемый контур.
• Переместить курсор на некоторое расстояние и щёлкнуть во второй точке.
Между двумя опорными точками образовалась прямая линия — сегмент.
• Переместить курсор и щёлкнуть в третьей точке и т. д.
Чтобы завершить создание незамкнутого контура,
• Щёлкнуть мышью на пиктограмме инструмента Реn (Перо) на панели инструментов.
Задание 2. Создать замкнутый контур из прямолинейных сегментов, например, треугольник
• Выполнить действия Задания 1.
Чтобы завершить создание замкнутого контура,
• Установить курсор на начальной точке и щёлкнуть мышью.
После выполнения первых двух заданий на панели Paths (Контуры) видна одна пиктограмма, содержащая только что нарисованные контуры (рис. 2).

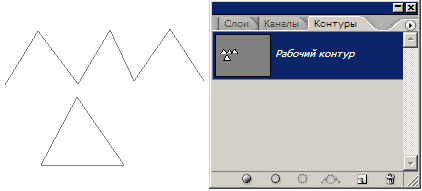

Рис. 2. Два субконтура и их пиктограмма на панели Path (Путь)
Оба они являются элементами одного общего контура PhotoShop. Каждый такой элемент называется субконтуром. При построении контур получает временное имя Work Path (Рабочий контур). Такой контур не сохраняется автоматически. Если сейчас начать создание нового контура, то ему снова будет присвоено имя Work Path (Рабочий контур) и, таким образом, первый контур пропадёт.
