61. Схема не на кмдп

При подаче на вход напряжения высокого уровня VT₁ открывается, а VT₂ закрывается. На выходе устанавливается напряжение низкого уровня. При подаче на вход напряжения низкого уровня VT₁ закрыт, а VT₂ открыт. Напряжение источника питания через открытый VT₂ подается на выход каскада — это напряжение высокого уровня. Т.о., данный ключевой каскад реализует логическую функцию НЕ.

62. Схема или-не на мдп и кмдп

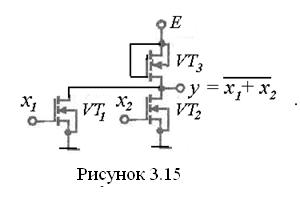

а ) МДП, двухвходовой схеме ИЛИ-НЕ входные транзисторы VT₁ и VT₂ соединены параллельно. Если хотя бы на один из входов подан высокий уровень напряжения, соответствующий транзистор отпирается, и на выходе схемы будет низкий уровень. И только при подаче на все входы схемы низкого уровня транзисторы VT₁ и VT₂ запрутся, и на выходе появится высокий уровень. Выполняется операция ;

б ) КМДП, если на оба входа поданы сигналы низкого уровня, то транзисторы VT₃ и VT₄ будут открыты, так как имеют канал с проводимостью р-типа, а транзисторы VT₁ и VT₂ — закрыты, так как имеют канал с проводимостью n-типа. Таким образом, на выходе установится напряжение высокого уровня (логическая единица). При подаче напряжения высокого уровня хотя бы на один из входов соответствующий транзистор VT₃ или VT₄ закроется, т.е. ток через них не течет, а транзистор VT₁ или VT₂ соответственно откроется. На выходе установится напряжение низкого уровня (логический ноль). Видно, что данная схема реализует логическую функцию ИЛИ—НЕ.

63. Схема и-не на мдп и кмдп

а ) МДП, в двухвходовой схеме И-НЕ входные транзисторы VT₁ и VT₂ соединены последовательно. Если хотя бы на один из входов подан низкий уровень напряжения, соответствующий транзистор запирается, ток через входные транзисторы не течет, и на выходе схемы будет высокий уровень. И только при подаче на все входы схемы высокого уровня транзисторы VT₁ и VT₂ откроются, течет ток, и на выходе будет низкий уровень. Выполняется операция .

б ) Устройство базового элемента И—НЕ как бы обратно устройству элемента ИЛИ—НЕ: параллельно соединены транзисторы с каналами р-типа, а последовательно — с каналами п-типа (см. рисунок 3.19). Работа данной схемы абсолютно идентична работе элемента ИЛИ—НЕ с тем исключением, что напряжение низкого уровня на выходе устанавливается только при одновременной подаче на оба входа элемента напряжения высокого уровня, а во всех остальных случаях на выходе будет присутствовать напряжение высокого уровня.

64. Мультиплексор

Мультиплексор,  многовходовая  КЛС с одним выходом, подключает единственную о бщую выходную шину к одному из входов в зависимости от управляющего сигнала, заданного двоичным кодом. Мультиплексор применяется для преобразования параллельного кода в последовательный, сравнения кодов и т.д.

65. Демультиплексор

Д емультиплексор выполняет функцию, обратную функции мультиплексора, т.е. это КЛС, имеющая один информационный вход F, k управляющих входов V_k...V₁ и n информацонных выходов (х₁…х_n). Обычно n=2^k. Коэффициент усиления  используется для распределения данных одного канала между несколькими приемниками.
