Введение
Тема проекта: Расчет элементов схемы усилительного каскада.
Цель проекта: Практически ознакомиться с методами расчетов элементов схемы усилительного каскада.
Данный проект посвящается главным вопросам и темам работы и параметров усилительных каскадов. Работа описывает расчет пассивных элементов усилительного каскада, включенным по схеме с ОЭ, на транзисторе КТ203Б .
Так же будут освещены некоторые вопросы касающиеся операционных усилителей, их применения, видов включения и основных характеристик, а также решена практическая задача по расчету параметров операционного усилителя.
Раздел 1 Усилитель на биполярном транзисторе
Параметры транзисторного усилителя по схеме с оэ
В схеме с ОЭ, показанной на рисунке 1.1, входной сигнал прикла -
дывается к выводам эмиттера и базы, а источник питания коллектора включен между выводами эмиттера и коллектора. Таким образом, эмиттер является общим электродом для входной и выходной цепи.

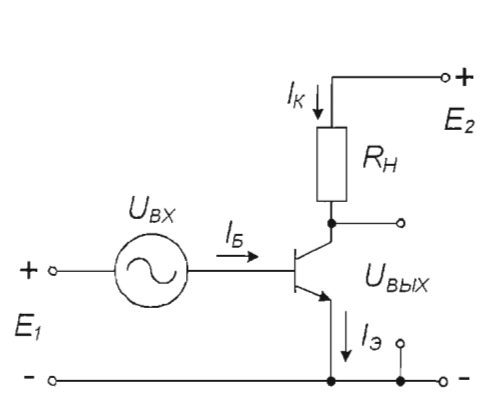

Рисунок 1.1 Схема включения транзистора с ОЭ
Основной особенностью схемы с ОЭ является то, что входным током
в ней является малый по величине ток базы. Выходным током, как и в схеме с ОБ – является ток коллектора. Следовательно, коэффициент прямой передачи тока для схемы с ОЭ
Таким образом, в схеме с ОЭ можно получить коэффициент прямой передачи тока порядка нескольких десятков
Достоинством схемы с ОЭ следует также считать возможность питания ее от одного источника напряжения, поскольку на базу и на коллектор подаются питающие напряжения одного знака. Поэтому схема с
ОЭ в настоящее время является наиболее распространенной.
Следует отметить, однако, что температурная стабильность схемы с ОЭ оказывается несколько хуже, чем схемы с ОБ.
В основном схема имеет хороший коэффициент усиления тока и напряжения. В следствии чего схема имеет отличный коэффициент усиления по мощности.
Данная схема нашла широкое применение в усилителях, звуковой и бытовой аппаратуре.
1.2 Схемотехника и принцип работы усилительного каскада на биполярном транзисторе
Рассмотрим схему усилителя электрических сигналов. В общем виде схема имеет вид, представленный на рисунок 1.2
Рисунок 1.2 Структурная схема усилителя
Усилитель имеет два входных зажима 1–1, к которым подключается источник усиливаемых колебаний с определённым значением ЭДС и внутренним сопротивлением. К выходным зажимам 2–2 подключается нагрузка с сопротивлением RH. Для питания цепей усилительного элемента (УЭ) используется источник питания с ЭДС ЕП. усилитель потребляет мощность Р0.
Процесс усиления заключается в пропорциональном изменение выходного напряжения или тока путём изменения управляемого состояния УЭ под действием входного тока или напряжения.

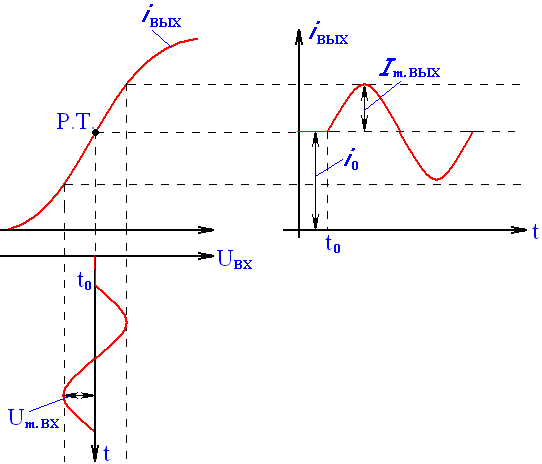

На рисунке 1.3 представлены диаграммы изменения выходного тока и напряжения при усилении гармонического сигнала.
Рисунок 1.3 Изменение выходного тока при усилении гармонического сигнала
Р.Т. – рабочая точка
i0 – постоянный ток, определяемый положением РТ.
Усиление зависит от крутизны УЭ:
Амплитудное значение выходного тока УЭ равно:
При усилении непрерывных сигналов требование к пропорциональности (линейности) изменения выходного тока iВЫХ (или напряжения UВЫХ) является чрезвычайно важным, т.к. определяет точность воспроизведения усиливаемых сигналов. Если ток IВЫХ будет изменяться непропорционально входному воздействию (UВХ или IВХ), то при синусоидальном входном сигнале форма выходного тока IВЫХ (или напряжения UВЫХ) будет отличаться от синусоидальной, т.е. возникнут искажения усиливаемого сигнала. Такие искажения называются нелинейными.
Обычно усилитель содержит предварительные каскады усиления (ПКУ) и выходной каскад усиления (ВКУ). Вместо нескольких каскадов предварительного усиления, использована одна интегральная микросхема (ИМС).
