58Перевірка загальної стійкості.

9) перевірка загальної стійкості виконується за формулою:

M

s = ¾¾¾ £ R_y g_c.

j_bW_c

57 Зміна перерізу по довжині балки

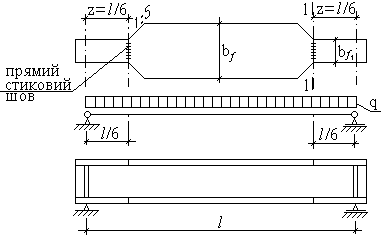

П окажемо розрахункову схему балки і проаналізуємо епюри зусиль.

Згинаючий момент М зменшується від середини до опор. Переріз балки підбирається за М_max і має значний запас міцності в інших перерізах. З метою економії сталі переріз балки можна зменшувати у напрямку зменшення моменту, тобто від середини до опор.

Зміну перерізу можна здійснювати двома способами:

1. зменшенням висоти стінки;

2. зменшенням перерізу поясів.

П ерший спосіб використовується рідко, оскільки така балка незручна у виготовленні.

Як правило, використовують другий спосіб, змінюючи ширину поясів b_f, а товщину t_f залишають постійною.

З міну перерізу в балках виконують при l>10…12 м. При l<30м переріз поясу змінюють тільки один раз (по одну сторону від середини балки), оскільки друга зміна перерізу дає тільки 3…4% економії сталі. Найбільш раціонально змінювати переріз поясів на відстані z = l/6 (від опор).

Поясні листи з'єднуються прямим стиковим швом. Для стиснутого поясу такий шов рівноміцний з основним металом: R_wy= R_y. Для розтягнутого поясу можливі два випадки:

а) якщо якість швів контролюється фізичними засобами контролю, то R_wy=R_y;

б) якщо контроль візуальний, то R_wy= 0,85R_y.

58.Перевірка загальної стійкості.

Перевірка загальної стійкості виконується за формулою:

M

s = ¾¾¾ £ R_y g_c.

j_bW_c

59. Місцева стійкість елементів складеної зварної балки

Місцеве випучування окремих елементів в конструкції під дією стискаючих s і t називається втратою місцевої стійкості. Втрата місцевої стійкості є небезпечним фактором. Втративший місцеву стійкість елемент виключається з робочого перерізу. Переріз стає несиметричним. Центр згину зміщується, в результаті чого балка передчасно втрачає несучу здатність.

Для забезпечення місцевої стійкості повинні виконуватися певні конструктивні заходи.

А. Стиснутий пояс

Місцева втрата стійкості поясу може виникнути при дії стискаючих напружень. Покажемо схему втрати місцевої стійкості стиснутого поясу.

Місцева стійкість поясу забезпечується обмеженням відношення розрахункового звисання пояса b_ef до його товщини t_f:

Як правило, місцева стійкість стиснутого пояса забезпечується при компоновці поперечного перерізу балки. В цьому випадку перевірка не потрібна.

Б. Стінка

М ісцева втрата стійкості стінки може відбуватися від дії нормальних стискаючих напружень s, дотичних напружень t та місцевих напружень s_loc (під зосередженими силами).

Для забезпечення місцевої стійкості стінку укріплюють системою поперечних та поздовжніх ребер жорсткості (парних – з обох сторін симетрично, або односторонніх).

Покажемо приклади системи ребер (шви умовно не показані):

1 – поперечні основні ребра; 2 – внутрішні опорні ребра;

3 – поздовжні ребра; 4 – проміжні короткі ребра;

5 – зона дії великих згинаючих моментів.

Підвищення стійкості стінки за рахунок збільшення її товщини недоцільно, оскільки це призводить до перевитрат сталі.

Як правило, обмежуються постановкою тільки поперечних ребер.
