14 Сущность геометрич. Невилирования.
Способы определения превышений.
Геометрическое нивелирование может быть выполнено двумя способами: нивлированием из середины и нивелированием вперед. Его производят при помощи геодезических инструментов, визирная ось которых может быть приведена в горизонтальное положение. Инструменты, обеспечивающие горизонтальное положение визирного луча, называют нивелирами

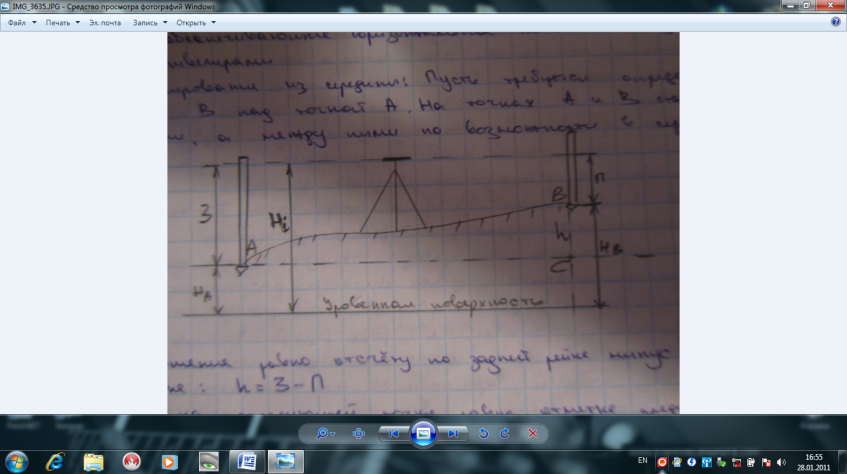

Нивелирование
из середины:
Пусть требуется определить превышение
h точки В над точкой А. На точках А и В
ставят вертикально рейки, а между ними
по возможности середине – нивелир
Превышение равно отсчету по задней рейке минус отсчет по передней рейке: h=З-П
Отметка последующей точки равна отметке предыдущей точки плюс превышение: HB=HA+h
Отметка точки равна горизонту инструмента минус отсчет по рейке, находящейся на данной точке: HB=(HA+З) – П =ГИ – П
Горизонтом инструмента называют высоту или отметку визирной оси нивелира. На станции горизонт инструмента равен отметке точки плюс отсчет по рейке на этой точке

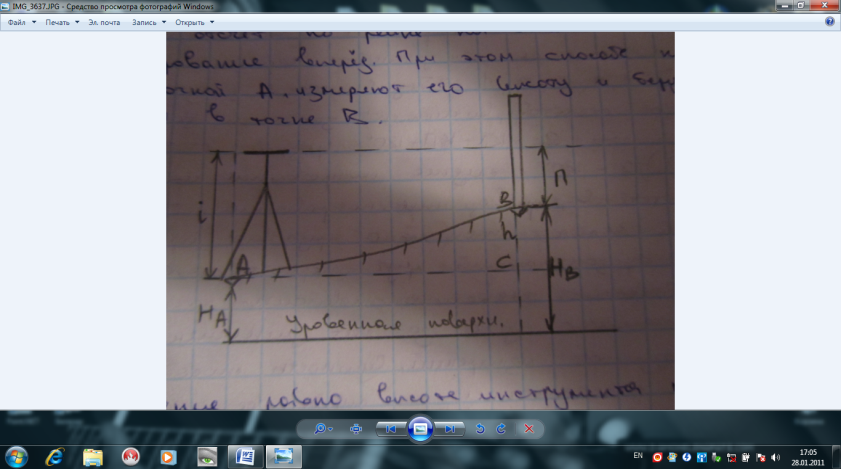

Нивелирование вперед: при этом способе нивелир устанавливают над точкой А, измеряют его высоту и берут отсчет П по рейке, находящейся в точке В
Превышение равно высоте инструмента минус отсчет по рейке: h = i – П
Предельное расстояние от инструмента до реек – 100-150м
Способ нивелирования из середины позволяет исключить погрешность прибора за негоризонтальность визирной оси – главное условие геометрического нивелирования. Визирная ось должна быть строго горизонтальной
15 Поверка главного условия нивелира.
Главное условие – визирная ось зрительной трубы и ось уровня должны быть параллельны. Поверка:
на местности примерно на расстоянии 75 м. друг от друга забивают два колышка А и В, на которые устанавливают нивелирные рейки. Нивелир сначала устанавливаю вблизи одной рейки и берут отсчёт по ближней рейке и дальней. Затем вблизи другой.
Если х>±4 мм. то нужно выполнить юстировку. Для этого подсчитывают правильный отсчёт: Д=Д2-х, который устанавливают наклоняя трубу элевационным винтом. Пузырёк уровня при этом сойдёт с нуль-пункта. Исправительными винтами уровня снова приводят его в нуль-пункт.
16 . Нивелирные шашечные рейки.
Шашечные рейки изготовляются из высушенной первосортной ели; допускается изготовление реек из пластмасс, металлов и сплавов, если при этом выполняются требования ГОСТа на массу рейки, на температуру ее использования и т.п. . Перед покраской рейку пропитывают водоотталкивающим составом и грунтуют; деления в виде шашечек наносят черной краской на одну сторону рейки и красной краской на другую. Дециметровые деления подписывают.
На нижнюю часть рейки крепится металлическая пластина, называемая пяткой рейки. На черной стороне пятки соответствует нулевое деление рейки; на красной - отсчет, больший 4000 мм; поэтому отсчеты по красной и черной сторонам рейки не могут быть одинаковыми. Разность пяток для данной рейки является постоянной величиной, что позволяет контролировать правильность отсчетов. В литературе разность пяток называют также разностью нулей рейки.
Для установки рейки в отвесное положение на ней имеется круглый уровень или отвес.
На штриховых односторонних рейках деления наносят на инварную ленточную полосу, которая натягивается вдоль деревянного бруска при помощи специального устройства. Деления в виде штрихов наносят через 5 мм
Нивелирные рейки выпускаются трёх типов:РН-05-для нивелирования I и II классов, РН-3 для III и IV классов и РН-10-для технического нивелирования. Рейки РН-3 –цельные длинл1 3 м.;РН-10-складные 3-х или 4-х метровые.На одной стороне рейки нанесены черные шашечные сантиметровые деления(сторона называется основной), на другой стороне красные-дополнительная. Ноль деления чёрной стороны совмещён с опорной плоскостью(пяткой рейки)-жёстко скрепленной с рейкой.На красной стороне с плоскостью пятки совпадает отчёт 4685 мм или 4785 мм. Разность нулей пятки рейки-разность отчётов по красной стороне и чёрной сторонам рейки+
