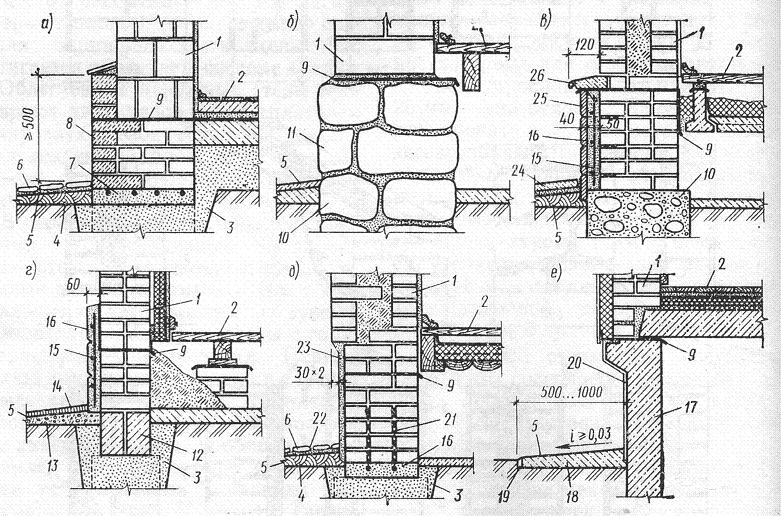

Конструктивные приёмы решений цоколей зданий с каменными стенами.
Цоколь – нижняя часть стены. h – не менее 0,5 м.
- воспринимает амтосферные воздействия, сжимающие усилие стены,
арх. выразительность.
Материал – тотже что и в фундаменте ( кирпич, ж/б блоки )
+ облицовка керамогранитный, искл. камень , облиц. плитка, мрз. штукатурка, особо прочный бетон.
раньше исп. Гранит -> не исп., так как слишком высокая радиация.
Виды:
-выступающий из стены
(утолщение нижней части стены) применяют при выполнении этой части стены функцией элемента фундаменты у камней.
- углублённый в стену « цоколь в подрезку»
Применяют, когда цоколь выполняют из сборных бетонных блоков или монолитного ж/б с морозостойким лицевым слоем.
- облицовка плитками или набетонкой
Применяют для повышения долговечности нижней части стены.
Перемычки над проёмами в различных каменных стенах, их виды и роль.
Часть стены между проёмами – простенок
Кладку стен над проёмом воспринмает констр. элемент – перемычка
Материал: ж/б , армокирпичные, кирпичные
Несущие и ненесущие
1. клинчатые и арочные
2.Ж/б перемычки
3. рядовые перемычки
4. армокаменные

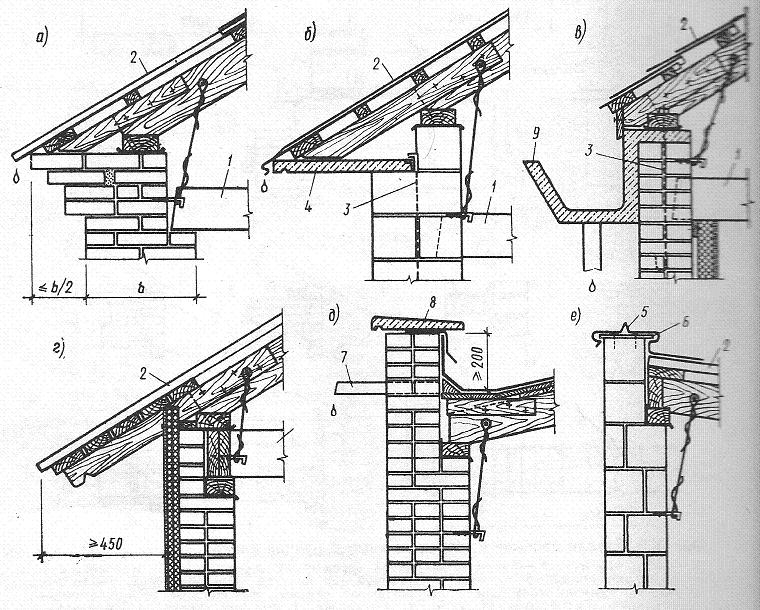

Венчающий карниз каменных зданий. Приёмы его конструктивного решения.
Служат для отведения воды с крыш
1. напуск рядов кладки
2. свес спец. элемента
3. свес элемента крыши
Парапеты малоэтажных каменных зданий. Варианты их конструктивного решения.
1. с утройством обратного стока
2. с устройством водосброса
См. рис. к билету №20.
Стеновой остов зданий из крупных блоков. Особенности конструктивных решений.
Стены и с использованием монолитного железобетона.
Возможные варианты использования крупных панелей при возведении малоэтажных зданий.Несущий остов малоэтажных зданий из брёвен.
Конструктивной основой бревенчатого дома является сруб ( клеть ),
Собираемый из венцов, уложенных друг на друга.
Венец – один ряд брёвен, уложенных по периметру многоугольника и связанных между собой в углах врубками с разницей по высоте в полбревна.
Оклад – венец, укладываемый на цоколь.
Внутренние стены из брёвен меньшего диаметра на 15...30мм.
Длина бревна 6.5 м. Если стена больше то сцепляют пазогребневым способом.
Соединение бревён в углах:
1. с остатком ( в чашу )
2. с остатком «в лапу»
Примыкание внутр. стены к наружней
1. с остатком
2. без остатка
Несущий остов малоэтажных зданий из брусьев.
Особенности конструктивных узлов бревенчатых стен.
Особенности конструктивных узлов брусчатых стен.
Брус – опиленное с 4х сторон бревно.
Длина бруса 6,5м
Соединение венцов всегда без остатка
В углах и с внутр. стенами:
1. с помощью коренного шипа
2. 1ый способ в полдерева
3. 2ой способ в полдерева
Отделка бруса – оштукатуривание.
Обштвка снаружи и изнутри – производится через 1-1,5 годадо мере заверщения усадки сруба.
Несущие конструкции деревянных каркасных зданий.
Деревянный каркас – это жёсткая пространственная система, состоящая из ряда стоек, соед. между собой горизонтальными обвязками, балками, перемычками.
Стойки 50*100
1. поэтажное – платформенное сопряжение стоек
2. контактное сопряжение
3. стойки на 2 этажа
Ограждаюище конструкции деревянных каркасных зданий.
Ограждающими конструкциями являются:
- наружная обшивка
- утеплитель
1) Обшивка: - гипсокартон
- доски ( шитованя отделка, под штукатурку )
- сайдинг
- асбестоцементные листы
-листы стеклоплатиска
- листы из лёгких сплавов
- штукатурка + покраска
2) Утеплитель изолируется пергаментом или паронепроницаемой бумагой. – пенополиэстирол, - мин. вата.
Засыпной утеплитель: - песок, - гравий.
3) Воздушный зазор – рейка для оборудования зазора.
4) Противофильтрационный слой: - крафт бумага, - картон, - дсп и др.
Задача: быть влагопроницаемым.
5) Пароизоляция: - ПВХ.
6) Внутр. обшивка: - вагонка, -штукатурка, - ИСП ( сама не помню, что это!) НЕЛЬЗЯ – Фанеру!!!
