Накопленные проценты
Складские запасы, млн руб. |
Запасы (центр класса) |
Число изделий |
Складские запасы |
Число изделий |
||
Накопленная сумма |
Проценты % |
Накопленные изделия |
Проценты |
|||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
7 – 8 |
7,5 |
1 |
7,5 |
5,0 |
1 |
1,3 |
6 – 7 |
6,5 |
2 |
20,5 |
13,7 |
3 |
3,8 |
5 – 6 |
5,5 |
4 |
42,5 |
28,3 |
7 |
8,8 |
4 – 5 |
4,5 |
5 |
65,0 |
43,3 |
12 |
15,0 |
3 – 4 |
3,5 |
7 |
89,5 |
59,7 |
19 |
23,8 |
2 – 3 |
2,5 |
4 |
99,5 |
66,3 |
23 |
28,8 |
1 – 2 |
1,5 |
22 |
132,5 |
88,0 |
45 |
56,3 |
0 – 1 |
0,5 |
35 |
150,0 |
100,0 |
80 |
100,0 |
По результатам расчетов получаем диаграмму (рис. 16).

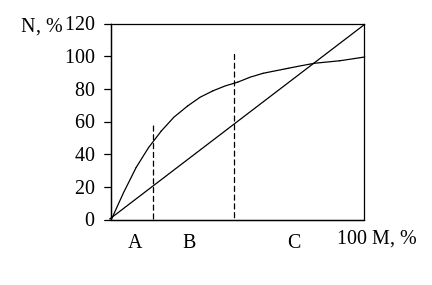

Рис. 16. Диаграмма Парето и АВС-анализ управления складированием: М – накопленные проценты по числу изделий; N – накопленные проценты запасов
Номенклатура и число изделий, входящих в группу А, невелики, 1 + 2 + 4 + 5 = 12, поэтому требуется жесткое управление их запасами.
265
Испытания рэс на воздействие атмосферного давления
Испытания на воздействие пониженного и повышенного атмосферного давления проводят в целях проверки устойчивости параметров и сохранности внешнего вида изделия в условиях пониженного и повышенного атмосферного давления.
Испытания на воздействие пониженного атмосферного давления проводят одним из следующих методов:
при нормальной температуре;
при повышенной рабочей температуре для изделий, предназначенных для работы при давлении 6,7 кПа и выше;
при повышенной рабочей температуре для изделий, предназначенных для работы при давлении ниже 6,7 кПа.
Первый метод применяют для испытания нетепловыделяющих изделий, а также для испытания тепловыделяющих изделий, для которых нагрев при электрической нагрузке, нормированной для пониженного атмосферного давления, не является критичным.
Для обеспечения воспроизводимости результатов испытаний тепловыделяющих изделий на воздействие пониженного атмосферного давления необходимо правильно выбрать соотношение площади поверхности, окружающей изделие, и общей площади поверхности изделия по ГОСТ 20.57.406-81.
Испытания проводят в барокамере.
Способ установки и положение изделий при испытаниях, а также минимально допустимые расстояния между изделиями в барокамере устанавливают в стандартах, ТУ на изделия и ПИ. Минимально допустимые расстояния между тепловыделяющими изделиями в барокамере определяют в соответствии с ГОСТ 20.57.406-81.
Для изделий, предназначенных для работы при давлении 0,67 кПа (или выше) и напряжении ниже 300 В, давление в термобарокамере плавно снижают от 1,33 кПа до значения, установленного в стандартах, ТУ на изделия и ПИ. В течение всего времени изменения давления проверяют параметры, зависящие от электрической прочности воздушных промежутков.
При испытании изделий, предназначенных для работы при давлении не выше 0,67 кПа и напряжении не ниже 300 В, давление в барокамере устанавливают 1,33 кПа. Затем давление плавно снижают до табличных значений, при этом в течение всего времени изменения давления проверяют параметры, зависящие от электрической прочности воздушных промежутков. Перечень этих параметров устанавливают в стандартах, ТУ на изделия и ПИ.
Изделия выдерживают в условиях пониженного давления воздуха в течение времени, указанного в стандартах и ПИ. По истечении времени выдержки проверяют параметры, не извлекая изделия из камеры.
Испытание на воздействие повышенного атмосферного давления воздуха или другого газа проводят следующим образом: аппаратуру помещают в барокамеру, давление в которой доводят до заданного значения, выдерживают при этом давлении в течение времени, установленного в стандартах, ТУ или ПИ, и проводят проверку параметров аппаратуры; давление в камере плавно снижают до нормального, после чего изделие извлекают из камеры, подвергают внешнему осмотру, проверяют параметры.
Изделия считаются выдержавшими испытание, если в процессе испытания и после него они удовлетворяют требованиям, установленным в ТУ, стандартах и ПИ для данного вида испытаний.
При составлении требований и основных положений по проведению испытаний на воздействие атмосферного давления пользуются ГОСТ 24631-81 и ГОСТ 20.57.406-81.
