6.2. Теплотехнічний розрахунок огороджуючої конструкції виробничої будівлі

Район будівництва – м. Харків.

1. Температурно - вологісний режим будівлі:

t_в=16º, φ_в=55%

2.Зона вологості району будівництва – портальна; умови експлуатації – Б.

3.Схема огородження:

1 – Цементно-піщаний розчин

2 - Керамзитобетон

3 – Цементно-піщаний розчин

4. Теплотехнічні показники матеріалів

№ п/п	Найменування матеріалу	Щільність матеріалу кг/ м3	Товщина матеріалу, м	Розрахункові коефіцієнти
				Коефіцієнт теплопровідності λ Вт/(м2·0С)	Коефіцієнт теплозасвоєння S Вт/( м2·0С)
1	Цементно-піщаний розчин	1600	0,02	0,81	9,76
2	Ніздрюватий бетон	900	Х	0,24	5,23
3	Цементно-піщаний розчин	1600	0,02	0,81	9,76

5. Температура зовнішнього повітря: (згідно з додаток Г.2,ДБН В.2.6-31:2006"Теплова ізоляція будівель"):

• найбільш холодна доба (0,92):t₁^0,92=-28˚С

• найбільш холодні п'ять днів (0,92):t₅^0,92= -20˚С.

t­_з=t­₁^0,92=-31˚С

2. Визначаємо нормативний опір теплопередачі огороджувальної конструкції.

R_{q min} – мінімально допустиме значення опору теплопередачі огороджувальних конструкцій.

Для промислових будівель R_{q min} = 1,5 (м²·^оС)/Вт (згідно [1], табл.2)

Має виконуватись умова: R_{Σ пр} ≥ R_{q min}

3. Визначаємо приведений опір теплопередачі огороджувальної конструкції

R_{Σ пр} = R_B + R_К + R_З

R_B – опір теплосприйняттю внутрішньою поверхнею огородження

R_К – термічний опір конструкції

R_З – опір тепловіддачі зовнішньою поверхнею огородження

a_В = 8,7 Вт/(м²·⁰С) – коефіцієнт теплосприйняття

a_З = 23 Вт/(м²·⁰С) – коефіцієнт тепловіддачі

Визначаємо товщину утеплюючого шару -X:

Х=[ R_{q min} – (1/α_в + δ₁/λ₁ + δ₃/λ₃ + 1/α_з) ] · λ₂ =[1,5 – (0,115+0,02/0,81+0,02/0,81+0,043)] ·0.24=

=[1,5 – (0,115+0,0247+0,0247+0,043)] ·0,24= 0,31 м

Приймаємо товщину утеплюючого шару Х= 0,31 м

R_К= Σ δ_і/λ_і = δ₁/λ₁ + δ₂/λ₂ + δ₃/λ₃ = 0,02/0,81 + 0,31/0,24 + 0,02/0,81 = 1,342 (м²·^оС)/Вт

R_{Σ пр} = 0,115 + 1,342 + 0,043 = 1,5 (м²·^оС)/Вт

4. Коригування конструктивного рішення огороджувальної конструкції

Так як R_{Σ пр} ≥ R_{q min} ; 1,5 ≥ 1,5 то коригування конструктивного рішення огороджувальної конструкції не потрібно.

5. Визначаємо теплову інерцію огороджуючої конструкції

6. Визначаємо розрахункову зимову температуру зовнішнього повітря

Так як значення теплової інерції знаходиться в інтерваліD ≥ 4 то Розрахункову зимову температуру зовнішнього повітря приймаємо рівній середній температурі найбільш холодних 3діб t=-22۫۟C

Температуру на внутрішній поверхні m-го шару огородження, рахуючи шари від внутрішньої поверхні огородження, t_m⁰С, можна визначити за формулою:

t_B – температура внутрішнього повітря, ⁰С

t_З – температура зовнішнього повітря, ⁰С

R_{S пр} – опір теплопередачі огороджувальної конструкції, м²·⁰С/Вт

– термічний опір m-1 перших шарів огородження, м²·⁰С/Вт

R_В – опір теплосприйняттю внутрішньої поверхні огороджувальної конструкції, м²·⁰С/Вт

Температуру внутрішньої поверхні стіни можна знайти за формулою:

Температуру зовнішньої поверхні стіни можна знайти за формулою:

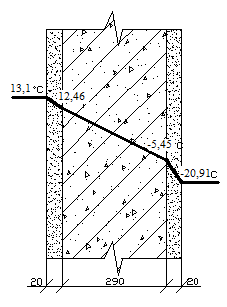

Будуємо лінію падіння температур на розрізі огороджувальної конструкції

6. Визначення точки роси у приміщенні:

— при t_B = 16 ⁰С визначаємо значення максимальної пружності водяної пари Е, Па.

Е = 1817 Па за графіком залежності максимальної пружності водяної пари у повітрі від температури повітря при нормальному атмосферному тиску— визначаємо дійсну пружність водяної пари е, Па за формулою:

— точка роси у приміщені t_р =6,67 ⁰С визначається за графіком залежності максимальної пружності водяної пари у повітрі від температури повітря при нормальному атмосферному тиску.

7. Перевіримо можливість утворення конденсату на площині внутрішньої поверхні стіни.

Так як температура внутрішньої поверхні стіни більша від точки роси, то конденсат на площині внутрішньої поверхні стіни утворюватись не буде.

8. Перевіримо можливість утворення конденсату в кутках.

R_{Σ пр} = 1,5 м²·⁰С/Вт – термічний опір стіни у звичайному місці

t_В = 13,1 ⁰С – температура внутрішньої поверхні стіни в звичайному місці

= 5,3 ⁰С – зниження температури поверхні кута проти температури стіни у звичайному місці визначаємо за графіком.

– температура поверхні стіни у кутку будинку.

Так як температура поверхні стіни у кутку більша, ніж точки роси, то конденсату вологи в кутках не буде.
