3.11. Кранове обладнання
В крайньому прольоті будівлі, довжиною 12м передбачено підвісний кран, вантажопідйомністю 3т. Він складається з основної двотаврової стальної балки, на кінцях якої розташовані катки, які рухаються по нижній полці стальних балок, підвішених до несучих елементів покриття. По нижній полці основної балки рухається електрична таль. В прольотах довжиною 24м передбачені мостові крани, вантажопідйомністю 10т. Мостовий кран складається з моста, поставленого на катки і візка з механізмами переміщення та підйому. Мостовий кран переміщується по рельсам, які влаштовуються на підкранові балки, які опираються на консолі колон. Управління механізмами крана зосереджено в кабіні кранівника, яка розміщена на мосту крана або на вантажному візку.
4. Специфікація основних конструкцій будівлі
№ п |
Назва виробу |
Ескіз виробу |
Марка елементу |
Основні розміри
|
Заг. кільк шт. |
|||
довжина, мм |
ширина, мм |
висота, мм |
||||||
1 |
Фунда- менти
|
|
Ф1 Ф2 Ф3 Ф4 Ф5 Ф6 Ф7 Ф8 Ф9 |
1500 3400 4100 2600 2610 3690 2250 2250 1350 |
900 2400 2970 2400 1530 2070 2300 2300 900 |
1350 1350 1350 1350 1350 1350 1350 1350 1350 |
10 1 1 1 36 9 2 2 4 |
|
2 |

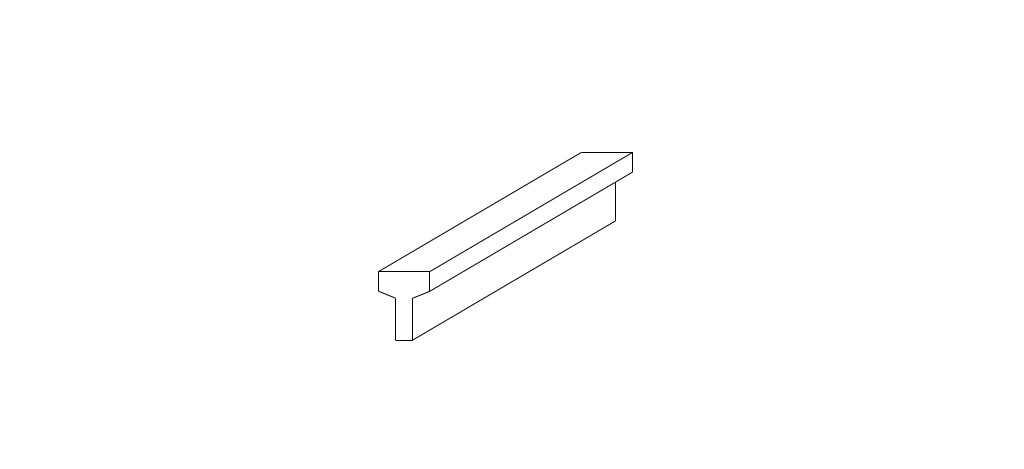

Фунда- ментні балки |
|
ФБ-1
|
4950
|
300
|
400
|
54
|
|
3 |

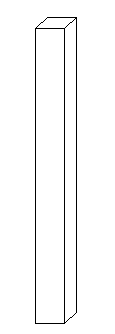

Колони
|
|
КПП-19
КДII-6
КДII-45
КФ-17
|
400
1000
1400
600 |
400
500
500
400 |
7200
12600
12600
12600 |
22
40
11
12 |
|
4 |

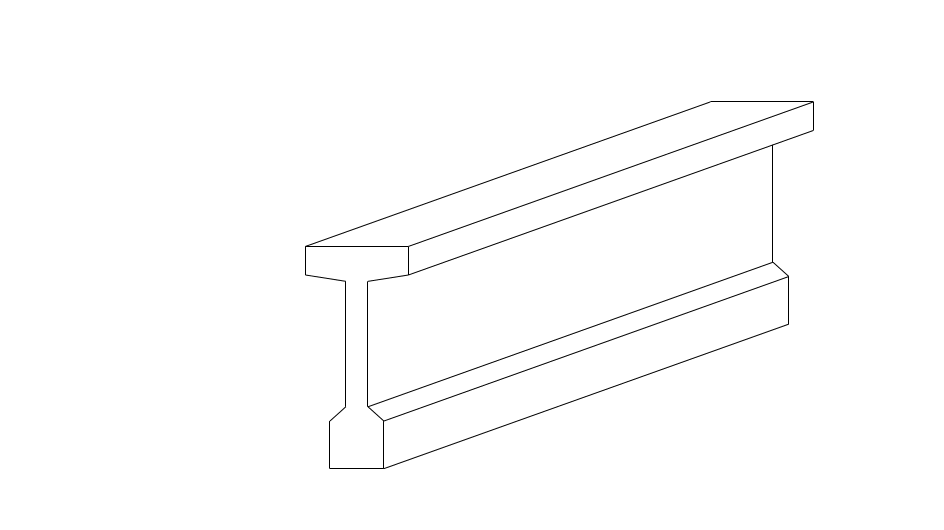

Підкранові балки
Підкранові балки |
|
БКНА12-1с
БКНА6-2с |
12000
6000 |
540
600 |
1400
1000 |
18
36 |
|
5 |

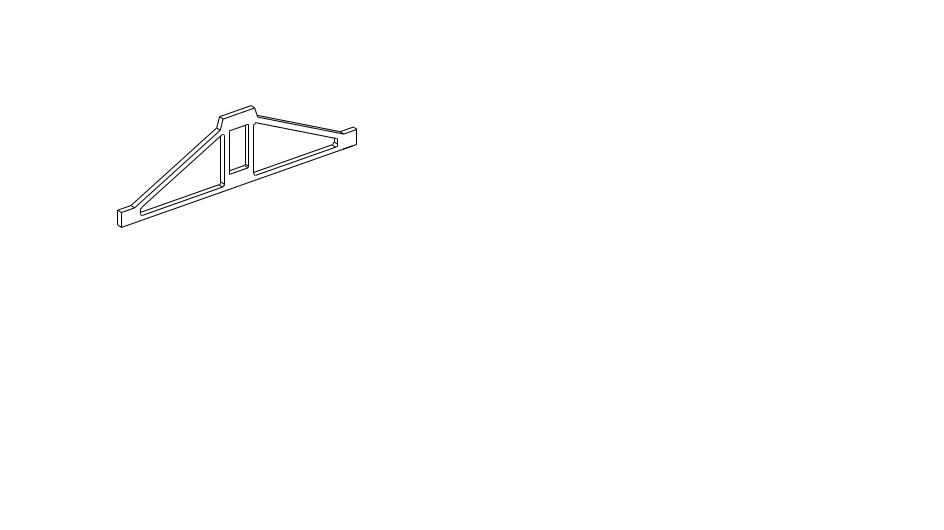

Кроквяні ферми
|
|
ФБ-24-1 |
24000 |
240 |
3300 |
38 |
|
7 |
Двускатні балки |
|
IБ-12-I |
12000 |
210 |
1290 |
11 |
|
6 |
Підкроквя- ні ферми
|
|
|
12000 |
210 |
2200 |
9 |
|
7
|

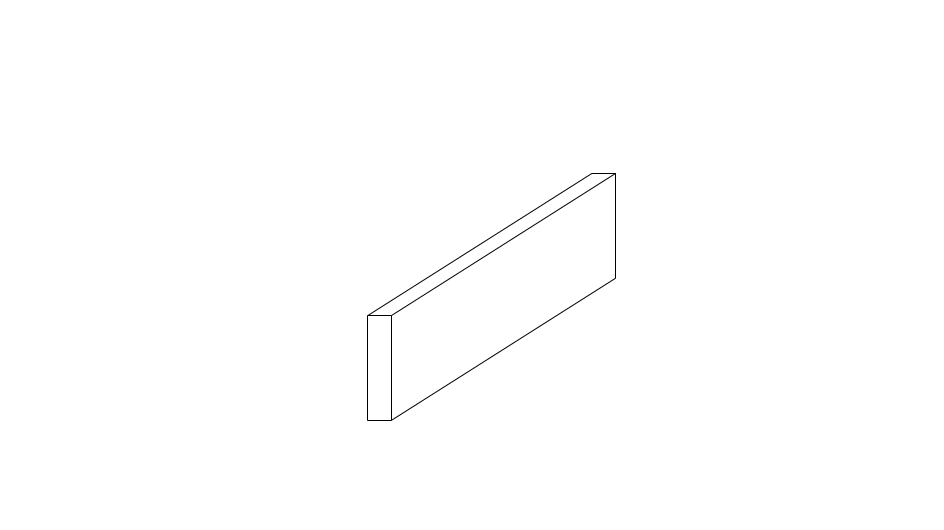

Стінові панелі |
|
|
6000
6000
|
330
330
|
1800
1200
|
148
160
|
|
8 |
Плити покриття |
|
ПНС-1 3х6 |
6000 |
3000 |
140 |
328 |
|
