1.2. Вольтметры в7-38 и в7-77
Вольтметры В7-38 и В7-77 – являются универсальными цифровыми вольтметрами и предназначены для измерения уровня постоянного напряжения и действующего значения гармонического напряжения. Кроме того, эти вольтметры позволяют измерять сопротивление постоянному току, уровень постоянного тока и действующее значения гармонического тока.
Внешний вид передних панелей вольтметров показан на рис. 1.3.
а)
б)

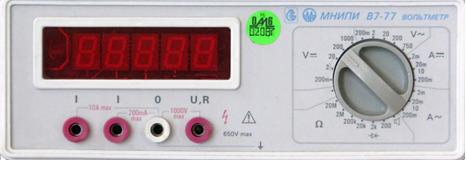

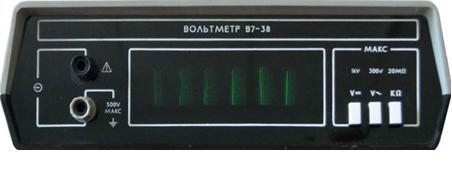

Рис. 1.3. Вид передних панелей вольтметров В7-38 (а) и В7-77 (б)
На передней панели каждого вольтметра расположены входные измерительные гнезда, цифровой индикатор и переключатель рода работ (кнопочный для В7-38 и барабанный для В7-77). Выключатель питания вольтметров расположен на задней панели.
В лабораторных работах по теории цепей вольтметры будут использоваться в следующих режимах:
1) измерение уровня постоянного
напряжения U_
(переключатель рода работ устанавливается
в положение V
);
2) измерение действующего значения гармонического напряжения U (переключатель рода работ устанавливается в положение V~).
Основные технические характеристики вольтметров В7-38 и В7‑77 приведены в табл. 1.1.
Таблица 1.1
Основные технические характеристики вольтметров
Вольтметр |
В7-38 |
В7-77 |
Измерение уровня постоянного напряжения (V ) |
||
Диапазон измеряемых
величин
|
± 10 мкВ … ±1000 В |
± 40 мкВ … ±1000 В |
Значения пределов
измерений
|
0,2; 2; 20; 200; 1000 В |
0,2; 2; 20; 200; 1000 В |
Основная относительная погрешность |
|
% |
Входное
сопротивление вольтметра
|
(10 |
(10 0,5) МОм |
Измерение действующего значения гармонического напряжения (V~) |
||
Диапазон измеряемых величин |
10 мкВ … 300 В |
1 мВ … 750 В |
Значения
пределов измерений
|
0,2; 2; 20; 200; 300 В |
0,2; 2; 20; 200; 750 В |
Диапазон
частот исследуемого напряжения и
основная относительная погрешность
при
|
1) 30 Гц ≤ fр ≤ 40 Гц
|
1) 20 Гц ≤ fр ≤ 10 кГц
|
2) 40 Гц ≤ fр ≤ 60 Гц
|
2) 10 кГц ≤ fр ≤ 20 кГц
|
|
3) 60 Гц ≤ fр ≤ 10 кГц
|
3) 20 кГц ≤ fр ≤ 50 кГц
|
|
4) 10 кГц ≤ fр ≤ 100 кГц
|
4) 50 кГц ≤ fр ≤ 100 кГц
|
|
Входное
сопротивление вольтметра
|
(1 0,05) МОм |
(1 0,1) МОм |
Входная
емкость вольтметра
|
не более 100 пФ |
не более 100 пФ |
Для проведения измерений необходимо
подключить вольтметр к исследуемому
объекту с помощью двухпроводного
соединительного кабеля. При измерении
напряжения с помощью вольтметра В7‑77
один проводник кабеля подсоединяется
к гнезду «U, R», а другой к гнезду
«0». Следует отметить, что общее
гнездо вольтметра (
для В7‑38 или «0» для В7‑77)
рекомендуется соединять с заземленным
полюсом исследуемого объекта.
Выбор предела измерений напряжения при использовании вольтметра В7-38 производится автоматически, а при использовании вольтметра В7-77 предел измерений устанавливается вручную из условия минимума относительной погрешности измерений.
В режиме перегрузки, когда значение
исследуемого напряжения оказывается
больше установленного предела измерений
(
)
на индикаторе вольтметра В7-38 в старшем
разряде зажигается буква П и светится
число 20000, а на индикаторе вольтметра
В7-77 показываются «нули» во всех разрядах
в режиме прерывистой индикации.
