Технология изготовления оси
Ось работает в натяжном устройстве, на нее крепится подшипник со звездочкой. Изготавливается из круглого проката Ø 55 мм, материал - Сталь 45 ГОСТ 1050-88.
В связи с небольшим объемом выпуска данных деталей обработка будет проводится на токарно-винторезном станке 1К62 и универсально-фрезерном станке ВМ130М.
Чертеж оси приведен на Рис. 30.

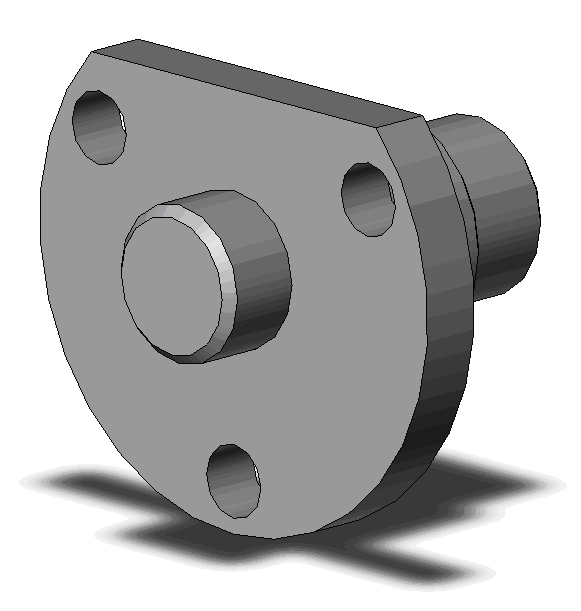

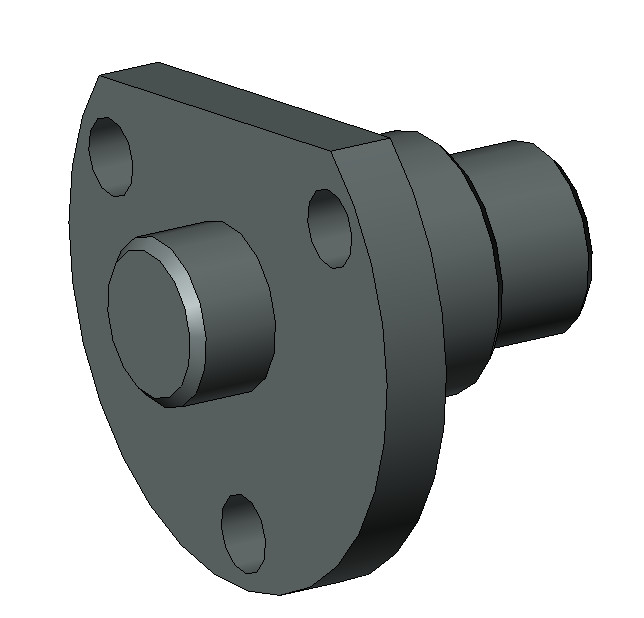

Рис. 29 Трехмерный вид модели оси
Отрезная: на отрезном станке отрезается часть трубного проката с припуском на мехобработку.
Токарная: закрепленная в трехкулачковый патрон обрабатывается часть детали до необходимого диаметра, подрезаются торцы.
Токарная: закрепленная в трехкулачковый патрон обрабатывается другая (противоположная) часть детали до необходимого диаметра, подрезаются торцы.
Слесарная: с детали снимаются заусеницы, притупляются острые кромки; деталь отправляется на следующую операцию.
Фрезерная: с детали удаляется часть материала с самого большого диаметра.
Сверлильная: Сверлятся отверстия под винты и под резьбу.
Резьбонарезная: нарезается резьба на просверленном отверстии.
Промывочная: промывка детали от остатков материала, стружки, СОЖ и т.п.
Контрольная: проверка размеров детали на контрольном столе.
Таблица 2

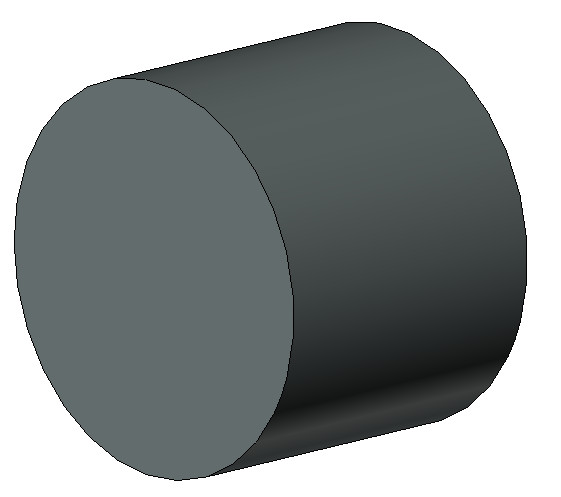

Отрезная: обрезка от заготовки требуемого размера
|
|

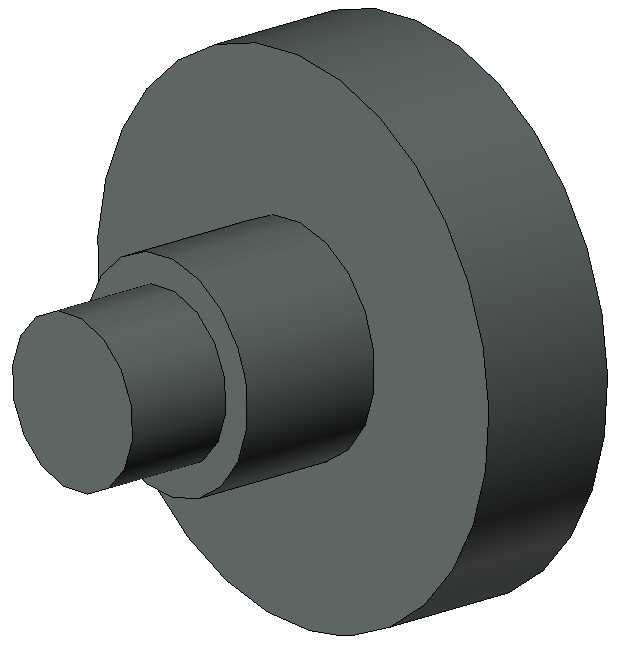

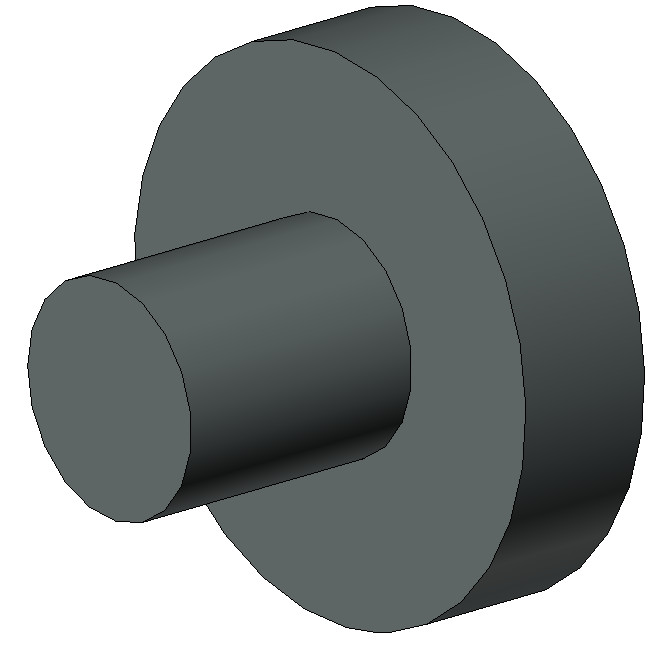

Токарная: точение поверхности Ø23 на длине 25 |
|
Токарная: точение поверхности Ø17 на длине 11 |
|

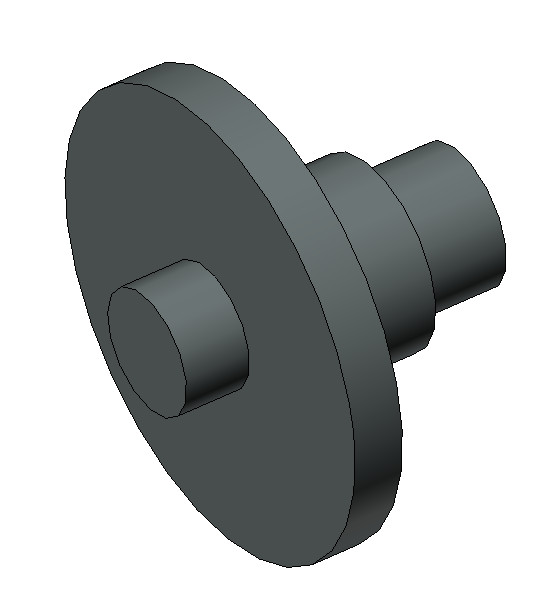

Обработка с другой стороны. Токарная: точение поверхности Ø15 на длине 8 |
|

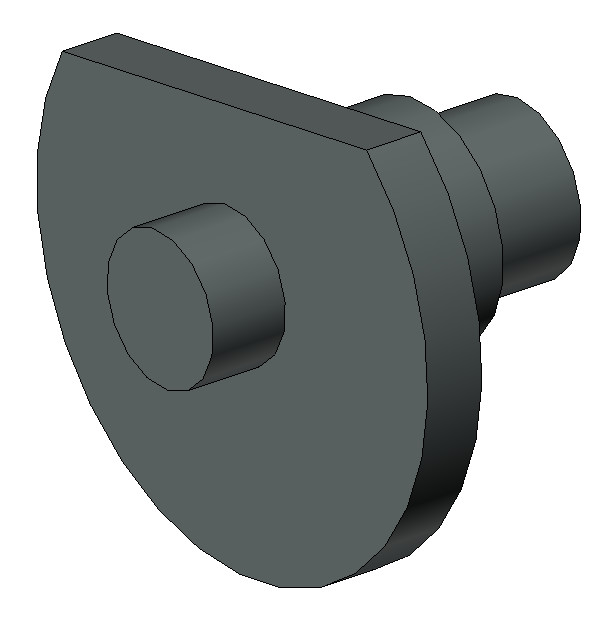

Фрезерная: подрезать часть диска на глубину 8 |
|

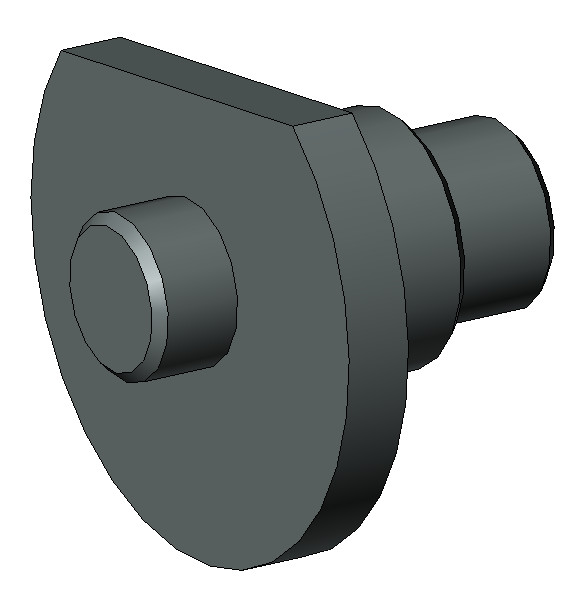

Токарная: снятие фаски 1х45 |
|

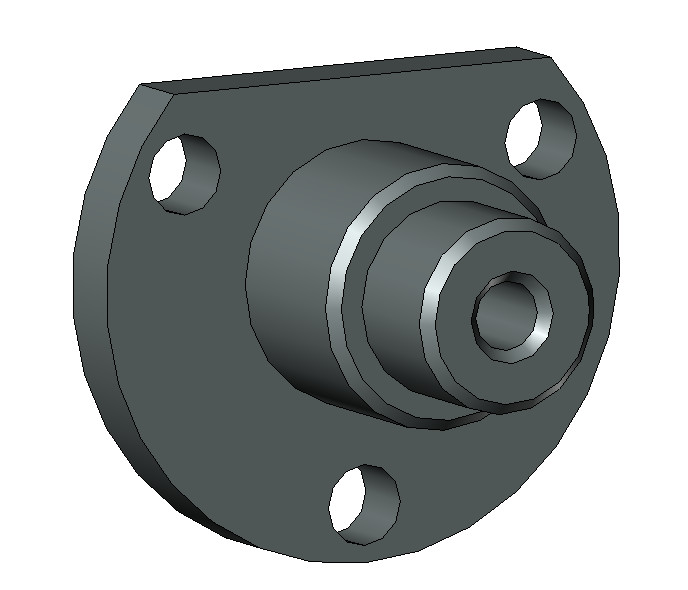

Сверлильная: сверление 3-х отверстий Ø7 |
|
Токарная: снятие фасок 1х45 |
|
Нарезание резьбы на внутренней поверхности, М6-7Н |
|
Деталировка с рисунками дана в приложении Д, чертеж оси показан на Рис. 30.
|
Рис. 30 Чертеж оси
|
Спецчасть
Общие требования безопасности
На основании ГОСТ 12.2.022-80
Настоящий стандарт распространяется на конвейеры, в том числе оснащенные загрузочными и разгрузочными устройствами, применяемые во всех отраслях народного хозяйства, и устанавливает общие требования безопасности к их конструкции и размещению.
Стандарт не распространяется на конвейеры, предназначенные для перевозки людей, конвейеры, устанавливаемые на судах, в шахтах и карьерах, а также конвейеры, являющиеся составными частями (узлами) производственного (технологического) оборудования или машин.
Общие положения
1.1. Конвейеры должны соответствовать требованиям настоящего стандарта и ГОСТ 12.2.003—91.
1.2. Дополнительные требования безопасности к конвейерам конкретных видов, не устанавливаемые настоящим стандартом, должны быть указаны в стандартах или технических условиях на эти конвейеры.
