3. Патент № 1382772 «Устройство для транспортировки изделий»

На Рис. 10 изображено устройство для транспортировки изделий, общий вид; на Рис. 11 — то же, вид сверху; на Рис. 12 — разрез А—А на Рис. 11.

Рис. 10 Устройство для транспортировки изделий по патенту №1382772

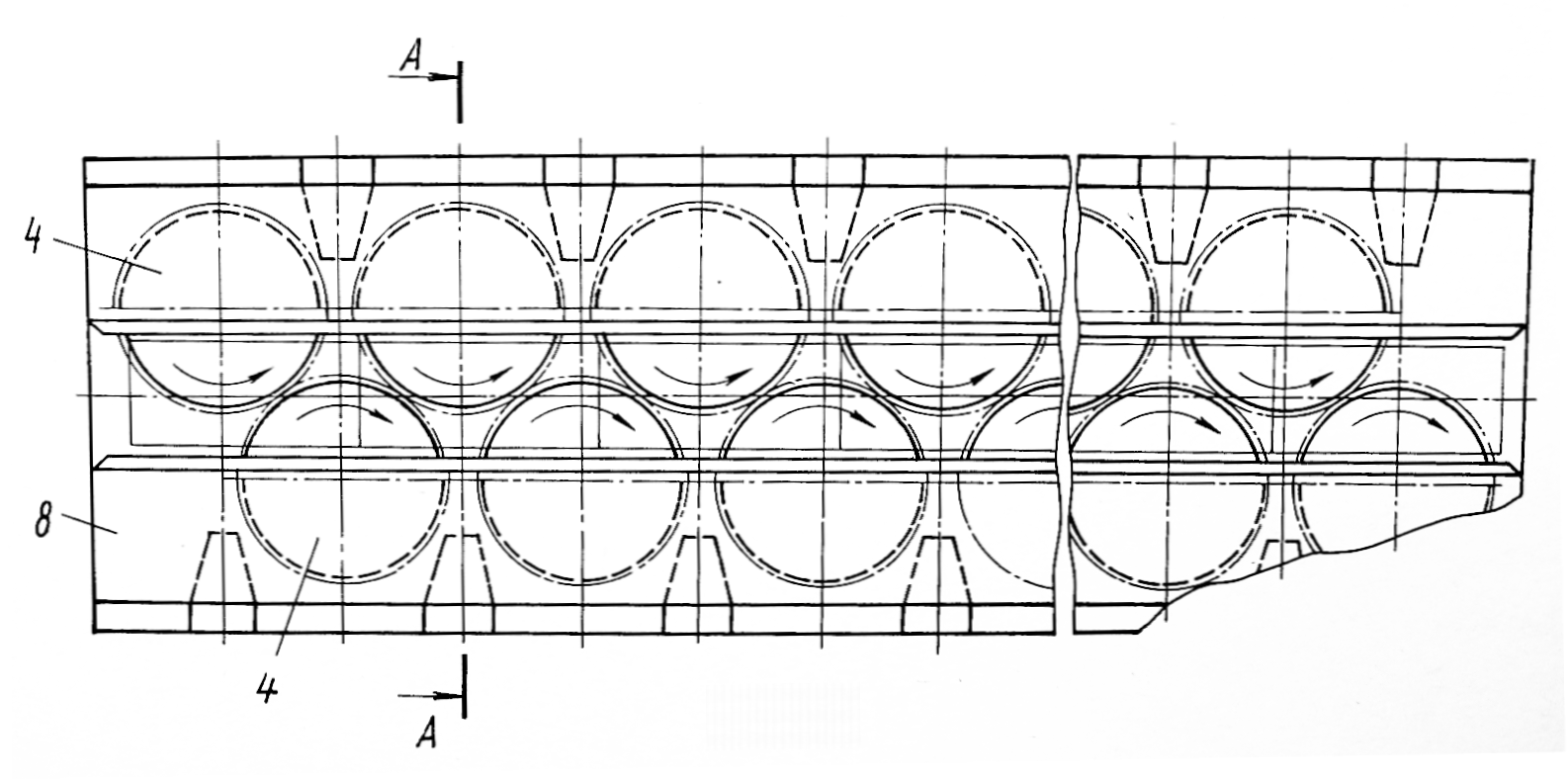

Рис. 11 Устройство для транспортировки изделий, вид сверху

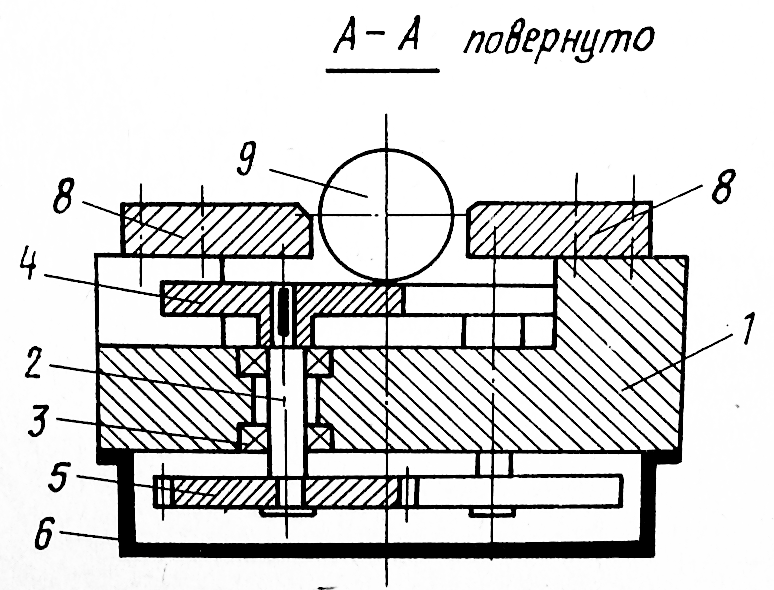

Рис. 12 Устройство для транспортировки изделий, разрез

Устройство для транспортировки изделий содержит основание 1, на котором в шах­матном порядке по обе стороны оси уст­ройства установлены вертикальные валы 2 в подшипниковых опорах 3. На верхних кон­цах этих валов 2 закреплены несущие диски 4 с плоской или наклонной рабочей поверхностью, а на нижних концах закреп­лены шестерни 5, находящиеся в после­довательном зацеплении друг с другом на всей длине устройства. Расположение дисков 4 и шестерен 5 зависит от располо­жения валов 2. Так как валы 2 установ­лены в шахматном порядке, то и дис­ки 4 и шестерни 5 расположены в шах­матном порядке. Снизу все шестерни 5 закры­ты общим поддоном 6, который крепится к основанию 1. Привод 7 установлен сни­зу с нерабочей стороны устройства и кинема­тически связан с дисками 4 через шестерни 5. Причем привод 7 может быть размещён в лю­бом месте по длине устройства в зави­симости от удобства монтажа и присоеди­нен к любому валу 2.

Над дисками 4 установлены регулируе­мые направляющие 8, закрепленные на ос­новании 1 с двух сторон вдоль дисков 4. При необходимости транспортировки загото­вок 9 к технологическому оборудованию (не показано), размещенному в цехе в различных точках, устройство имеет криво­линейные секции, позволяющие подавать за­готовку 9 по радиусу. При помощи таких секций можно изменять направление движе­ния заготовок 9 под углом 90° и более.

Устройство работает следующим образом. Поданные на устройство заготовки 9 пере­мещаются поступательно приводными диска­ми 4 в направлении окружной скорости их вращения и с боковых сторон удер­живаются направляющими 8. В зависимости от поперечного размера заготовок 9 поло­жение направляющих 8 регулируется и фик­сируется.

При поступательном движении цилиндри­ческая заготовка 9 вращается в противо­положных направлениях вокруг своей оси попадая на смежные диски 4 поочередно. Это способствует лучшей укладке кузнечных заготовок по их смежным торцам при попа­дании в технологическое оборудование, на­пример в кузнечный индукционный нагре­ватель.

При рассмотрении данного патента выявлено, что конструкция данного устройства предполагает жесткое закрепление направляющих при помощи прижимных винтов, исключающих самопроизвольное расхождение направляющих. Недостаток этих направляющих в том, что они могут создать помехи движению листового тела из-за трения и различных погрешностей установки.

Проанализировав недостатки этого патента и патента №553168, принято решение о замене спиральных дисков из патента №553168 обычными линейными направляющими, на которых будут фиксироваться вертикальные прижимные ролики, взамен боковых стенок, как в данном патенте. Вращение вертикальных роликов не будет создавать трения и препятствовать движению заготовок.
