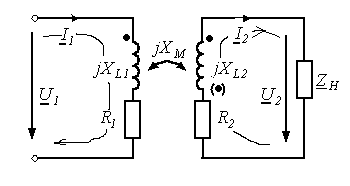

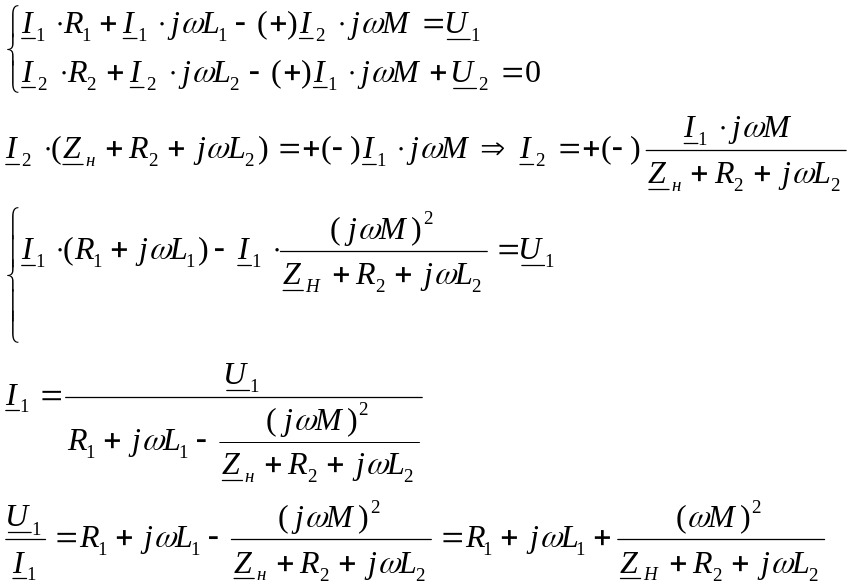

3. Входное сопротивление реального трансформатора
- сопротивление
первичной обмотки,
- вносимое
сопротивление из вторичной в первичную
обмотку.
§4. Развязка индуктивных (магнитных связей)
Рассмотрим схемы с магнитными связями.

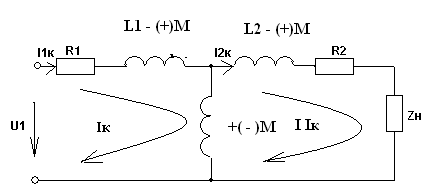

Составление т-образной схемы
Э
то
эквивалентная схема, в которой получаются
те же уравнения, что и в схеме с магнитной
связью (между L1
и L2).
Такая замена возможна только если
индуктивности соединены проводником.
Нижний конец буквы Т направляется в
место соединения магнитно связанных
индуктивностей Когда есть магнитная
связь, нельзя применять МУН. Поэтому
делают развязку магнитных связей.
У
равнения
по МКТ должны быть в схемах одинаковыми.
Знак без скобок выбирается при соединение
вместе одинаковых (одноименных) зажимов
L1
и L2
и в
скобках при не одноименных.
2. Развязка с использованием зависимых источников
§5. Автотрансформатор
А
втотрансформатор
– трансформатор, у которого вторичная
обмотка является частью первичной
обмотки, с целью экономии провода. Здесь
вместе соединены разноименные зажимы.
Уравнение
автотрансформатора в режиме холостого
хода
.
Здесь по току согласное включение, а
для Т- образной развязки надо брать
знаки в скобках.
§6. Общие методы расчета цепей с взаимными индуктивными элементами
Используют метод токов ветвей
Используют метод контурных токов, хотя иногда возникают трудности, с учетом взаимного влияния по магнитному полю
Метод узловых напряжений применять нельзя, можно только после развязки индуктивных связей
Число уравнений
.
Выбираем направление комплексных
контурных токов
и
как показано. Составим уравнение для
определения неизвестного контурного
тока
.
Схема со взаимной индуктивностью,
поэтому необходимо учитывать влияние
контурных токов
и
,
протекающих через индуктивные элементы
по магнитному полю. Ветвь с током
является общей для контурных токов
и
.
В ветви с током
контурный ток
создает напряжение взаимоиндукции
,
которое следует взять со знаком “ + ”,
т.к. контурные токи
и
направлены одинаково относительно
одноименных зажимов, помеченных
«звездочками». В свою очередь, контурный
ток
создает одинаковые напряжения взаимной
индукции
в ветвях с токами
и
соответственно. При этом данные напряжения
следует взять со знаком “ + ”, т.к.
контурный ток
одинаково ориентирован относительно
одноименных зажимов. Таким образом,
уравнение будет иметь следующий вид:
Через контурный
ток
определяем неизвестные токи ветвей
и
Рассчитаем напряжение на индуктивности
L1
согласно второму закону Кирхгофа. Оно
будет определятся напряжением самоиндукции
и напряжением взаимоиндукции
,
взятого со знаком “–”, поскольку
направление
и направление
тока
ориентированы относительно одноименных
зажимов различно. Следовательно:
6. Резонансные явления и колебательные контуры в электрических цепях
§1. Понятие о резонансе в эц
Под резонансом
понимают такой режим работы электрической
цепи, содержащей RL-
и RC-элементы,
когда угол сдвига фаз между напряжением
и током на какой-то частоте равен 0. Это
так называемый фазовый резонанс. Есть
амплитудный резонанс, когда достигается
максимальная амплитуда колебаний
напряжения или тока. Он не является
основным для ТЭЦ, основной – фазовый.
Резонансная частота определяется по
нулевому фазовому сдвигу.
Различают резонанс напряжений, L и C соединены последовательно (индуктивное напряжение компенсируется емкостным) и резонанс токов, L и C – параллельно (индуктивный ток компенсируется емкостным);
X=0 = XLЭ - XCЭ – резонанс напряжений
В=0=BCЭ - BLЭ – резонанс токов
