ООО "Агат-мед"
ПРИБОР ДЛЯ ОПРЕДЕЛЕНИЯ ДЕФОРМИРУЕМОСТИ ЭРИТРОЦИТОВ АВТОМАТИЧЕСКИЙ
ИДА-4
Техническое описание и инструкция по эксплуатации
Москва 2005
Содержание
1. Назначение
2. Устройство прибора
3. Принцип работы прибора
Назначение
Прибор ИДА-4 предназначен для определения одного из важнейших реологических показателей крови - деформируемости эритроцитов.
Прибор ИДА-4 представляет собой фильтрационную систему, позволяющую автоматически измерять время протекания фиксированного объема суспензии эритроцитов через мембранный ядерный фильтр с диаметром пор 3-5 мкм под действием силы тяжести (около 60 мм водного столба).
Прибор может применяться:
- в клинической практике для получения дополнительной информации о состоянии больного, необходимой для правильного диагноза, прогноза и выбора стратегии и тактики лечения;
- в службе крови для оценки качества консервируемых эритроцитов, предназначенных для трансфузий;
- в исследовательской работе в качестве эффективного метода изучения эритроцитов и других реологических характеристик крови.
2. Устройство прибора
Прибор состоит из следующих блоков:
блока фильтрации;
электронного блока регистрации;
датчика с кабелем;
выносного блока питания.
Схема блока фильтрации представлена на рис.1, а внешний вид всей конструкции в сборе - на рис.2.

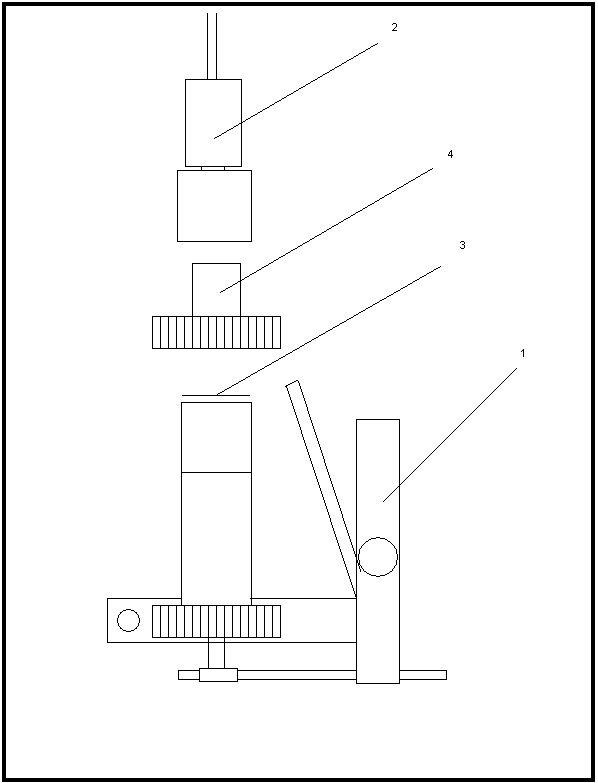

Рис.1. Схема блока фильтрации

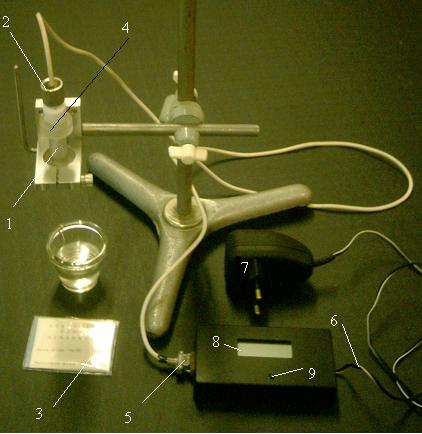

Рис.2. Прибор ИДА-4 в сборе.
Блок фильтрации состоит из кронштейна с затвором и колонки (1). Между колонкой и верхним резервуаром (4) зажимается фильтр. Фильтры поставляемые вместе с прибором расфасованы в целлофановые упаковки по 100 шт. в каждой (3).
Внимание!
Мембранный фильтр – это тонкая круглая прозрачная пленочка, которую перед установкой на колонку нужно аккуратно, при помощи глазного пинцета, отделить от защитной подложки (бумажный кружок голубого цвета) и наложить на заполненную буфером колонку.
Электронный блок регистрации имеет разъём для подключения кабеля с датчиком (5). Непосредственно из его корпуса выходит сетевой шнур (6) с блоком питания для подключения к электросети 220 В, 50 Гц (7).
Блок регистрации имеет на своей передней панели жидкокристаллический цифровой индикатор (8) и кнопку (9).
Датчик (2) представляет собой фторопластовую цилиндрическую крышку, надевающуюся сверху на резервуар, в которую вмонтированы три металлические электрода, два из которых одинаковой длины, а третий короче остальных на 4 мм.
СХЕМА СБОРКИ ПРИБОРА ИДА-4
Установить кронштейн с затвором и колонкой в любой подходящий для этой цели штатив на такой высоте от плоскости стола, чтобы под колонку можно было поставить любую подходящую емкость, в которую будет стекать отработанный буфер. Рычаг затвора поднять вверх. Убедится, что колонка хорошо закреплена в кронштейне (если нет, то зажать колонку винтом).
Подсоединить разъем (5) на конце кабеля датчика (2) к электронному блоку, как это показано на рис. 2. Разъем вставляется в свое гнездо однозначно - на одном из его боков имеется выступ, а на гнезде (в корпусе электронного блока регистрации) соответствующая канавка.
Заполнить колонку буфером (подробнее см. ниже).
Наложить сверху фильтр (подробнее см. ниже).
Надеть датчик (2) на верхний резервуар (4).
Вставить блок питания в розетку.
