Глава 1 Станочные приспособления
1.1 Системы станочных приспособлений
По степени специализации станочные приспособления делятся на ряд систем: универсальные безналадочные, (УБП); универсальные сборные (УСП); универсальные наладочные (УНП); специализированные наладочные (СНП); сборно-разборные (СРП) и неразборные специальные приспособления (НСП).
Универсальные безналадочные приспособления.
И
х
конструкция представляет законченный
механизм с постоянными, несъемными
элементами для базирования, обеспечивающий
установку обрабатываемых заготовок с
элементарными схемами базирования. При
эксплуа
тации не требуется затрат времени на их подготовку. Точность обработки де

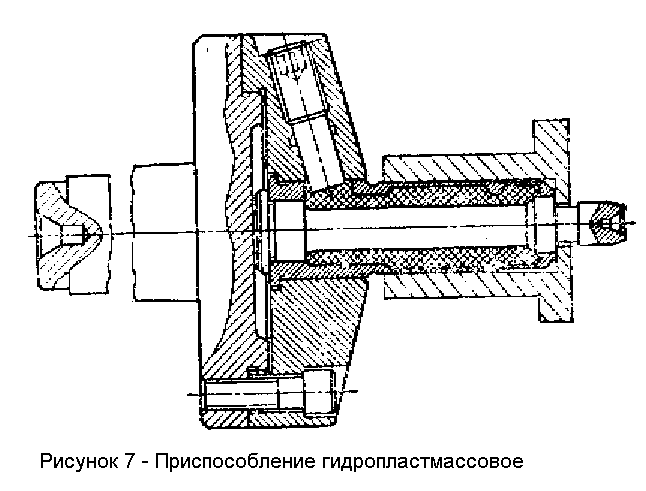

Рисунок
талей 10…11 квалитет без выверки, а с выверкой заготовок при помощи измерительных инструментов можно достичь 8 кваллитет. УБП применяется преимущественно в единичном и мелкосерийном производствах. Примерами УБП являются универсальные тиски, 4-х кулачковые патроны, универсальные поворотные столы и стойки.

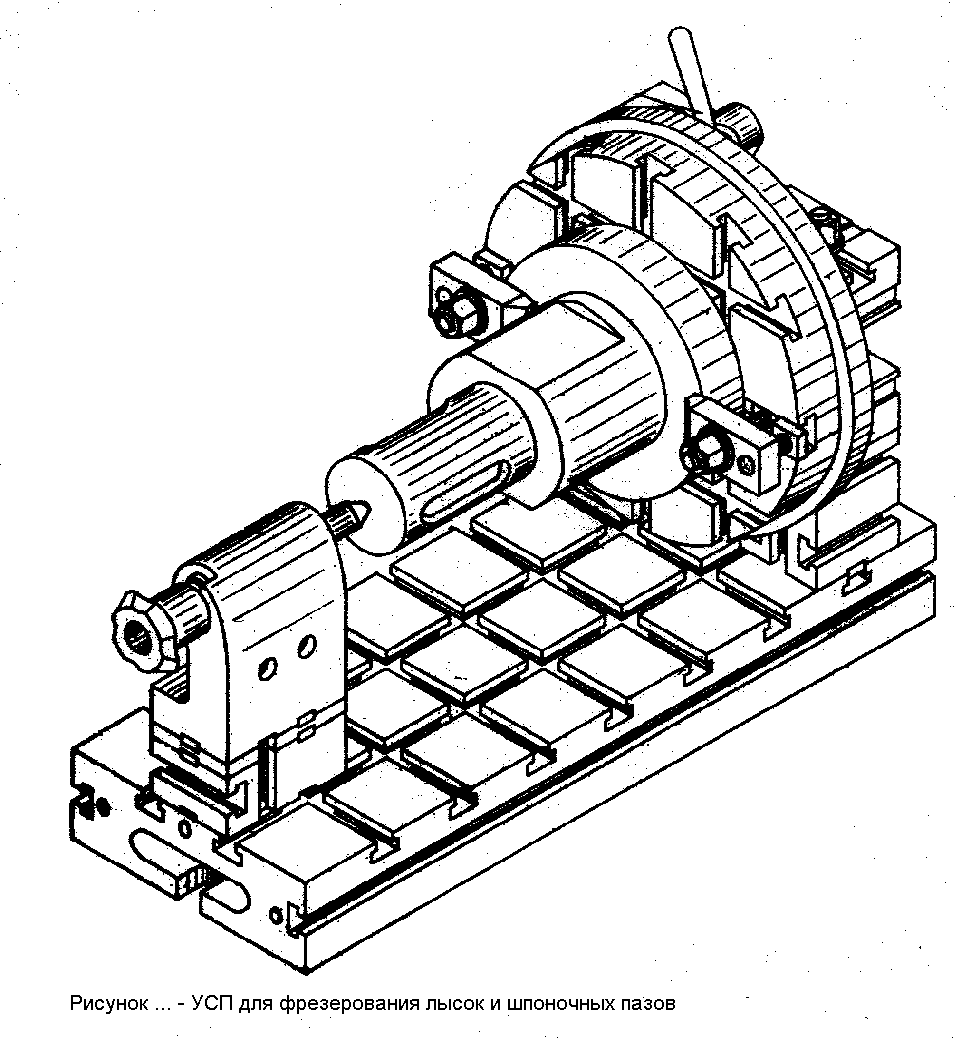

Универсальные
сборные приспособления. Их компоновки
собирают из отдельных стандартных
деталей и узлов многократного применения.
Собранные компоновки являются специальными
приспособлениями краткосрочного
применения. Комплекты УСП позволяют
производить сборку приспособлений без
последующей механической доработки за
счет высокой т
очности
их элементов. Компоновки УСП требуют
малых затрат времени на сборку (1…4 часа)
Их применение способствует сокращению
вспомогательного времени, за счет
исключения выверки деталей при установке,
но зажим деталей в этих приспособлениях
преимущественно ручной. Точность
обработки 9…10 квалитет. Область
применения УСП является единичное и
мелкосерийное производство изделий
небольшой трудоемкости, а также опытное
производство в период освоения новых
изделий.
У
ниверсальные
наладочные приспособления. Их
компоновки состоят из универсального
базового агрегата и сменных наладок
для установки различных по конфигурации
и схемам базирования заготовок. Компоновки
УНП включают базовую часть, предназначенную
для обработки деталей различных
типоразмеров, и специальную наладку,
обеспечивающую установку и фиксацию в
базовой части деталей определенного
типоразмера. В качестве базовой части
преимущественно используются УБП.
Применение компоновок УНП способствует
снижению затрат вспомогательного
времени и повышению точности установки
деталей за счет исключения выверки.
Время подготовки УНП к работе составляет
примерно 15 часов. Точность обработки
8…9 квалитет. Область применения УНП
мелкосерийное и серийное производства
на многономенклатурных участках.
Специализированные
наладочные приспособления.
Это
приспособления, состоящие из специального
базового агрегата для установки
родственных по конфигурации заготовок
с идентичными схемами базирования и
сменных наладок. Компоновки этой системы
обеспечивают существенное сокращение
вспомогательного времени за счет
исключения выверки и механизации зажима
заготовки, точность обработки 8…9-й
квалитет. Время подготовки СНП к работе
составляет примерно 15 часов. Областью
применения СНП является серийное и
крупносерийное производство на
специализированных участках.
С
борно-разборные
приспособления.
Это приспособления, компоновки которых
собирают из стандартных деталей и
сборочных единиц как специальные,
обратимые приспособления долгосрочного
применения. В их компоновках возможно
частичное применение специальных
деталей. Время подготовки СРП составляет
примерно 25 часов. Точность обработки в
СРП - 8…7-й квалитет при сборке без
компенсаторов, 7 квалитет – при сборке
с компенсаторами и 6 квалитет при
доработке баз после установки
приспособления на станок. Областью
применения СРП является серийное и
массовое производство деталей машин
находящихся в стадии непрерывного
совершенствования или с ограниченным
периодом изготовления (до 1,5 года).
Неразборные специальные приспособления. Это приспособления, которые представляют собой необратимые конструкции. После снятия изделия с производства большая часть их (90-95%) подлежат списанию. Затраты времени на проектирование и изготовление НСП составляют 100 и более часов.Они обеспечивающие требуемую точность обработки 7…6-й квалитет без доработки. При доработке баз по месту, после установки приспособления на станок, точность обработки деталей достигает 5 квалитета. Областью применения является массовое и крупносерийное производство при длительном нахождении изделия в производстве. Могут использоваться в других типах производств, если это требуют условия обработки.
