5.2.2 Расчет по прочности от действия нормальной и поперечной сил, конструирование фундамента
Проверяем условие прочности рабочей высоты ступени фундамента по поперечной силе без поперечного армирования в наклонном сечении, начинающемся в сечении 3-3.
Для единицы ширины сечения:
Условия прочности по наклонному сечению
где c = cmax = 2,5h02 = 700 мм.
Условия выполняются, поперечная арматура по расчету не требуется.

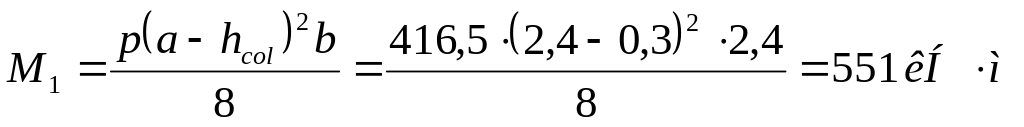

Расчетные изгибающие моменты в сечениях 1-1 и 2-2 определяем по формулам:

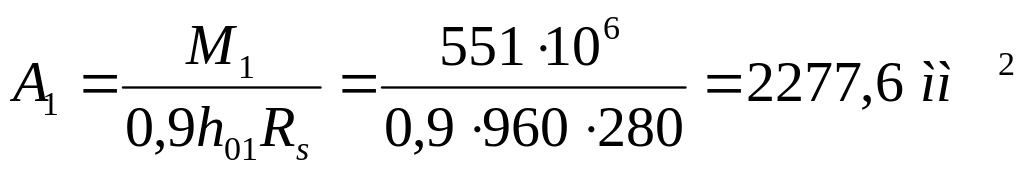

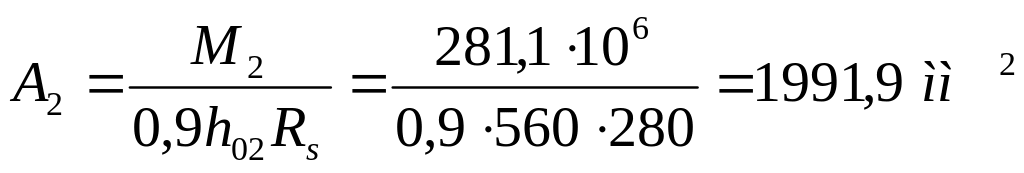

Площадь сечения арматуры:
Принимаем нестандартную сварную сетку с одинаковой в обоих направлениях рабочей арматурой из стержней 10 128 AIII с шагом s = 15 см (А = 2545см2).

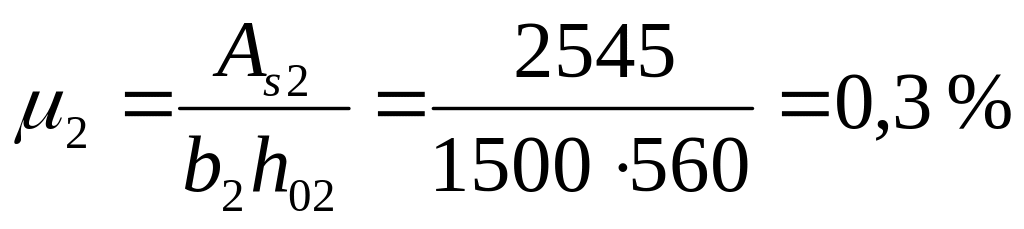

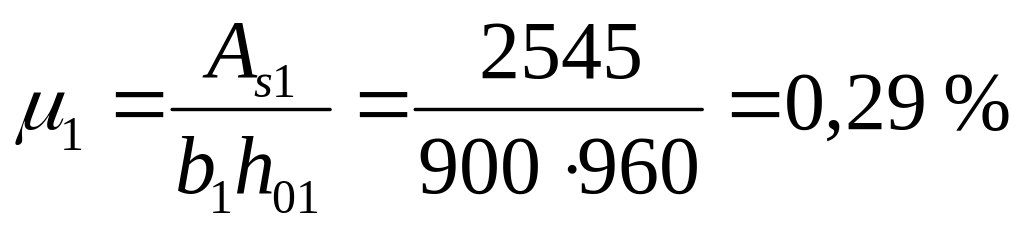

Процент армирования расчетных сечений
больше минимального значения μmin = 0,05 %.

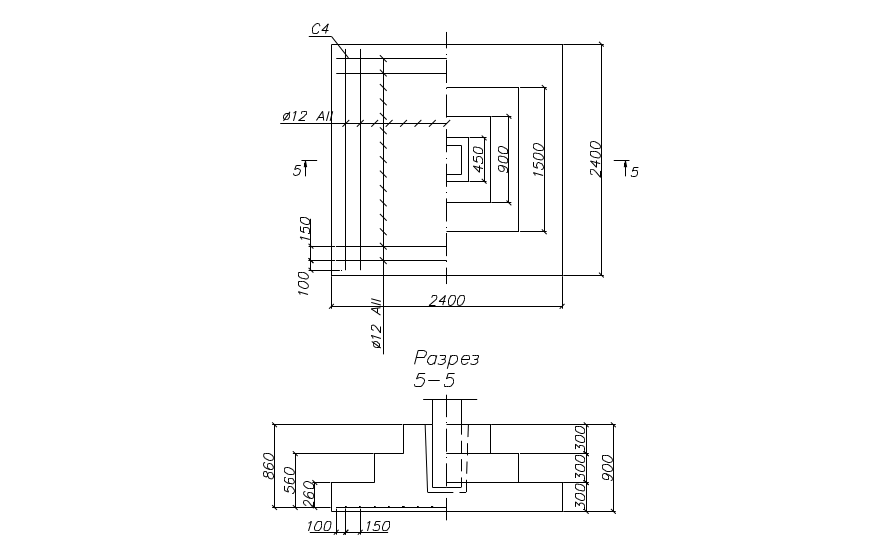

Схема армирования фундамента колонн показана на рисунке 5.1
|
Рисунок 5.1 – Схема армирования фундамента колонн |
