1. Структурные схемы радиопередатчиков и радиоприемников. Различие структурных схем передатчиков и приемников в зависимости от их назначения и от условий эксплуатации.

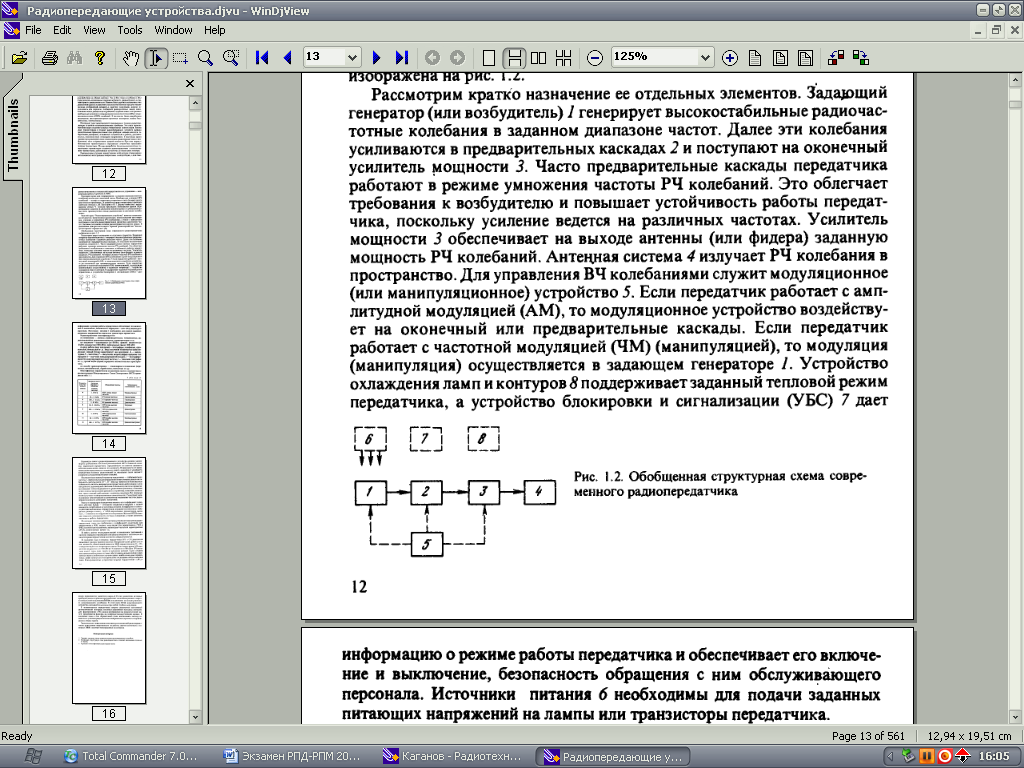

Структурная схема радиопередатчика: 1- задающий генератор (генерирует высокостабильные радиочастотные колебания в заданном диапазоне частот); 2 – каскады, усиливающие высокостабильные радиочастотные колебания; 3 – усилитель мощности; 4 – антенная система, излучающая РЧ колебания в пространство; 5 – модуляционное устройство, управляющее ВЧ колебаниями; 6 – источники питания, необходимые для подачи заданных питающих напряжений на лампы или транзисторы передатчика; 7 – устройство блокировки и сигнализации (дает информацию о режиме работы передатчика и обеспечивает его включение и выключение); 8 – устройство охлаждения ламп и контуров, поддерживает заданный тепловой режим передатчика.

Функции РПДУ заключаются в преобразовании энергии постоянного тока источников питания в электромагнитные колебания и управлении этими колебаниями.

Структурная схема радиоприемника: ГТП – главный тракт приема; СЧ – синтезатор частот; БУ – блок управления; ВУ – выходные устройства; БП – блок питания.

РП обеспечивает: улавливание энергии электромагнитного поля, несущего полезное сообщение; усиление мощности полезного радиосигнала; детектирование; усиление мощности сигнала и преобразование его в сообщение, поступающее к получателю.

Возможность применения РПУ в автоматизированных и адаптивных системах связи; предназначены для работы как в режиме местного управления, так и дистанционного и в автоматическом режиме.

2. Усилители радиочастоты. Усилителем радиочастоты (УРЧ) называется каскад РПУ ,осуществляющий усиление принимаемых сигналов на их собственных частотах, без изменения спектра.

УРЧ размещается сразу за выходной цепью и является первым каскадом РПУ. УРЧ работает при малых амплитудах входного сигнала. Нагрузкой УРЧ служит следующий каскад или преобразователь частоты. В состав структурной схемы УРЧ входят следующие устройства:

• УП – усилительный прибор, служит для регулировки поступления энергии от источника питания ИП к нагрузке по закону изменения параметров входного сигнала. Выбор УП зависит от параметров входного сигнала.

• МЦ – междукаскадная цепь. Служит для передачи энергии сигнала от УП к нагрузке, обеспечения необходимой полосы пропускания и избирательности и согласования выходной проводимости УП с входной проводимостью нагрузки для получения максимального усиления сигнала.

• ИЦ – избирательная цепь. Служит для обеспечения необходимой избирательности и полосы пропускания.

• m1 и m2 – схемы связи. Необходимы для ослабления шунтирующего действия соседних каскадов и согласования их с ИЦ с целью получения максимального коэффициента усиления. При использовании этих обозначений в формулах, носят название коэффициентов включения.

Функции УРЧ :

1. Обеспечение усиления сигнала по мощности или по напряжению; 2. Обеспечение эффективной частотной избирательности РПУ, избирательности по прямому и зеркальному каналам; 3. Обеспечение защиты цепи антенны от проникновения частоты гетеродина (в случае проникновения частоты гетородина в цепи антенны, РПУ начинает работать как маломощный передатчик и будет создавать помехи близко расположенным РПУ).

Входной сигнал управляет работой усилительного прибора УП, который в свою очередь управляет поступлением мощности от источника питания ИП к нагрузке. Таким образом эта часть схемы является активным четырехполюсником. Избирательная цепь ИЦ на резонансной частоте позволяет получить наибольшее усиление и необходимую избирательность каскада.
