30 Билет

Самонаклад. Степень конструктивного совершенства самонаклада определяет надёжность фальцевальной машины, так как при отделении листов от стапеля и подаче к фальцаппарату возникает большинство препятствий. В листовых фальцевальных машинах реализуются пять принципов построения самонаклада.

Круглостапельный самонаклад (рис. 31) является самым распространённым самонакладом для больших и средних тиражей, он используется, главным образом, для форматов, больших 70х100 см. Стапели вручную снимаются с поддонов, ставятся на накладной стол и там укладываются в виде каскада. Каскад подается при помощи ленточного транспортёра и оборачивающего цилиндра на стол для отделения листов. Отделяемый лист находится вверху. Вакуумный цилиндр производит отделение верхнего листа, а также вывод из самонаклада. Данный самонаклад является поточным самонакладом с высокой надёжностью. Недостатком является большая нагрузка на обслуживающий персонал при переносе стапеля на накладной стол и при каскадной укладке листов в стапеле.

Плоскостапельный самонаклад применяется для малых и средних тиражей и форматов, меньших 70х100 см. Принцип работы плоскостапельного самонаклада соответствует принципу работы самонакладов листовых печатных машин .

Самонаклад с поддонами редко используется при отделочных процессах. Как правило, он используется в фальцевальных машинах большого формата.

Плоскокаскадный самонаклад (рис. 32) используется для фальцевальных машин малого формата, которые обрабатывают малые тиражи (меньше 10 000 сфальцованных листов на каждый заказ).

Это безостановочный самонаклад. Отделение верхнего листа производится верхним вакуумным присасывающим цилиндром. Поэтому новый каскад листов должен пододвигаться под конец каскада листов, находящегося в самонакладе. Данный простой и надёжный принцип отделения предусматривается, в частности, для фальцевальных машин малого формата (ширина входного листа меньше 40 см). Каскад, находящийся в самонакладе, разрыхляется при помощи сопел раздувателя, которые располагаются на боковых стенках.

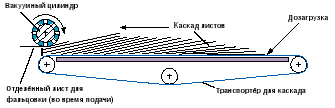

Рис. 32 Принцип плоскокаскадного самонаклада

Рис. 33 Принцип самонаклада с нижним присосом

Рис. 34 Каскадное выводное устройство фальцевальной машины

Рис. 35 Выводное устройство фальцевальной машины для тетрадей, уста новленных на корешок

Пневматический самонаклад с магазином и нижним выводом используется для самых малых форматов и тиражей. Самонаклад оснащён нижним передним присасывающим вакуумным цилиндром для отделения листа. Это безостановочные самонаклады. Но высота стапеля ограничивается до 8 см. Для фальцовки на промышленных предприятиях этот вид самонакладов не используется (рис. 33).

Приемно-выводные устройства. Приемно-выводные устройства фальцевальных машин ещё более много образны, чем самонаклады. В области вывода при помощи дополнительных агрегатов могут быть реализованы следующие задачи:

• обжим корешкового фальца (улучшает возможно сти обработки сфальцованных листов);

• снятие стапелей, что служит для рационализации промежуточного складирования, а также контроля количества продукции;

• обандероливание точного количества сфальцованной конечной продукции для отправки.

В отношении способа вывода существуют каскадные выводные устройства, выводные устройства, в которых листы установлены на корешок, выводящие вертикально установленные стапели, а также пачки.

В каскадных приемно-выводных устройствах (рис. 34) тетради укладываются последовательно каскадом, чтобы оператор машины мог брать их порциями, сталкивать в пачки и укладывать на поддон.

Такие выводные устройства являются очень распространёнными в отделочных процессах. Они недороги и просты в обращении. Существуют различные модификации таких выводных устройств. При производстве малых тиражей и при варьируемой структуре продукции эти выводные устройства оказались самыми эффективными.

В выводных устройствах для тетрадей (рис. 35), образуется лежащий горизонтальный стапель.

Возможно разделение приемной стопы (стапеля) на порции (пачки) посредством перемещения стапеля. Такие выводные устройства облегчают снятие пачек вручную и повышают производительность. Они применяются в фальцевальных машинах большой производительности, которые выполняют заказы с большими тиражами.

В выводных устройствах для формирования вертикального стапеля он образуется из тетрадей с обжатыми фальцами. Это выводное устройство должно быть соединено с устройством для обандероливания.

В выводных устройствах для формирования пачек они складываются в стапели высотой в 50 см, обжимаются между плитами и в сжатом состоянии обвязываются полипропиленовой лентой. Пачки устанавливаются на поддоны.

Приемно-выводные устройства имеют отдельный привод, их высота регулируется, так как они устанавливаются на различных выходах фальцевальной машины.
