21. Расчет магнитного поля прямого проводника с током.

22. Поле тока прямой и цилиндрической катушек.

1.)

2.) Цилиндрическая катушка

- Внутри относительно длинной цилиндрической катушки магнитное поле однородно.

- При цилиндрических катушках затраты меди значительно меньше, если сечение стержней имеет форму вписанного многоугольника, а не прямоугольника, квадрата или крестовины.

- Соленоидом называется цилиндрическая катушка с током, состоящая из большого чисда витков проволоки, которые образуют винтовую линию. Если витки расположены вплотную или очень близко друг к другу, то соленоид можно рассматривать как систему последовательно соединенных круговых токов одинакового радиуса с общей осью.

23.Электромагнитная сила. Закон полного тока.

1.) Электромагнитная сила, одна из четырех фундаментальных сил в природе. Электромагнитная сила связывает отрицательно заряженные электроны с положительно заряженным ЯДРОМ внутри атома, это Сила, действующая на заряды и токи в электромагнитном поле. Сила Кулона, сила Лоренца, сила Ампера

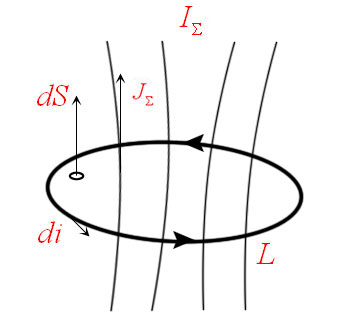

2.) Закон полного тока это закон, связывающий циркуляцию вектора напряженности магнитного поля и ток.

Циркуляция вектора напряженности магнитного поля по контуру равна алгебраической сумме токов, охватываемых этим контуром.

Положительным считается ток, направление которого связано с направлением обхода по контуру правилом правого винта; ток протоивоположного направления считается отрицательным.

24.) Намагничивание ферромагнитных материалов. Явление гистерезиса, петля гистерезиса.

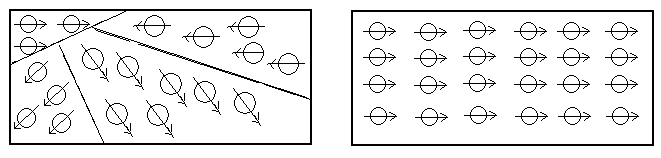

1.) Намагничивание ферромагнитных материалов - При внесении ферромагнетика во внешнее поле это поле усиливается весьма и весьма значительно т.к. намагничивание ферромагнитных материалов имеет свои особенности. Ферромагнитные материалы состоят из отдельных участков самопроизвольного намагничивания, которые называются магнитными доменами. Если такой материал не находится во внешнем магнитном поле, то магнитные домены имеют различные направления и материал не намагничен. Если ферромагнитный материал поместить во внешнее магнитное поле, например в катушку с током, то векторы магнитных полей всех доменов ориентируются в одном направлении, совпадающем с направлением внешнего магнитного поля. Это явление называется намагничиванием оно и создаёт эффект усиления поля. Применяя ферромагнитные материалы, создают значительную индукцию при небольшом намагничивающем токе.

2.)Явление гистерезиса(и петля) - это когда часть магнитных полей доменов при размагничивании сохраняют свою ориентацию, поэтому значения индукции при намагничивании и размагничивании не совпадают. На практике для определения свойств ферромагнетика его сначала намагничивают, а затем размагничивают, затем снова намагничивают, но уже с другим направлением тока, причём напряжённость и индукция также изменяют направление, т.к. являются векторными величинами и зависят от направления намагничивающего тока. В итоге получают кривую называемую петля гистерезиса, которая используется во многих расчётах, а также при проектировании электрических машин и аппаратов.

Например: Пусть в прошлом опыте движок находится в крайнем верхнем положении, при этом материал намагничен и мы начинаем опускать его вниз, ток начинает уменьшаться, материал сердечника размагничивается, напряжённость уменьшается и мы замечаем, что индукция хотя и уменьшается, но при этом её значения больше, чем при намагничивании для тех же значений Н, т.е. при размагничивании кривая идёт выше чем при намагничивании, т.о. индукция запаздывает по отношению к напряжённости. Вот это и есть явление гистерезиса.
