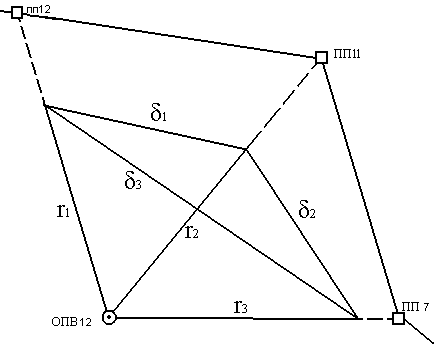

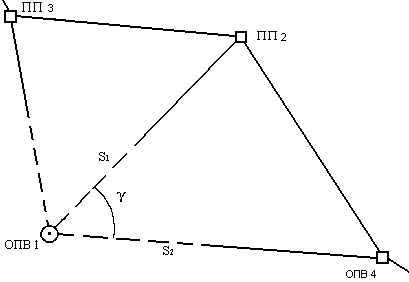

Опознак 5 прив’язуємо оберненою засічкою

До оцінки точності оберненої засічки

Розрахунок точності планового положення ОПВ-15 прив'язаного оберненою засічкою:

м.

= 125,0м.

307м

26

Висновок: Похибка планового положення ОПВ-5 не перебільшує допуск, тому що:

Опознак опв-8 прив'язуємо прямою засічкою.

До оцінки точності прямої засічки

Буде:

Висновок. Похибка планового положення ОПВ-8 не перевищує допуску,

оскільки 2M<1м.

27

3. Методика та організація робіт на об'єкті

В курсовій роботі запроектований комплекс геодезичних робіт по створенню планово висотної основи комбінованого методу знімання в масштабі 1:5000 з перерізом рельєфу через 2 м.

На карті масштабу 1:25000 з номенклатурою М-35-65-А-б-1 на площі однієї зйомочної трапеції, як головну геодезичну основу запроектовано полігонометричний хід 4-го класу точності 1:25000. Довжина ходу становить 11,95 км кількість сторін в ході 9. Для закріплення точок ходу використовуємо оптичниі центри У15 та У15Н( Так як закладатимемо центри на забудованій і незабудованій території).

Довжини сторін ходу будуть вимірятися світловіддалеміром СТ-5 з середньою квадратичною похибкою кути будуть вимірятись теодолітом Т2, 2-ма круговими прийомами з похибкою .

Висоти пунктів будуть визначатись нівеліром НЗ з ходів геометричного нівелювання IV класу, хід буде прокладений між вихідними реперами Rp.1 III кл. та Rp.2 IIIкл. Висоти пунктів будуть визначатись з похибкою менше 34,6мм. Аерофотознімання місцевості буде виконуватись в масштабі 1:8400. Кількість маршрутів знімання на ділянці робіт 6. Кількість знімків 78, кількість планових опознаків 15.

Планову прив'язку опознаків виконуємо наступними методами:

ОПВ-3,6,9,11,12,13,14,15 – хід полігонометрії 4 класу;

ОПВ-1,2,4,7,10 – хід полігонометрії 1 розряду;

ОПВ-5 – обернена багаторазова засічка;

ОПВ-8 – пряма засічка.

Висотну прив'язку опознаків виконуємо геометричним нівелюванням , IV класу і технічним нівелюванням.

28

Рис. Центр пункту полігонометрії.трилатерації, тріангуляції, 4-го класу,

1-го і 2-го розрядів для незабудованої території (тип У 15Н)

29

4.Кошторис

на створення карти масштабу 1:5 000 на території м. Острог, Рівенської області (24км )

№пп	Вид робіт	Одиниця виміру	Обсяг робіт	Категорії складності	Номери розцінок(ЗУКР)	Розцінка(ЗУКР)	Поправковий коефіцієнт за накладні витрати 40%	Кошторисна вартість, грн.	Вартість одиниці, грн.
1	2	3	4	5	6	7	8	9	10

Польові роботи

1.Геодезичні роботи. Обстеження пунктів ДГМ і нівелірних знаків

1	Обстеження пунктів ДГМ 1-3 класів	п-т	4	ІІ	0139	77,38	1,4	433	108,33
2	Обстеження знаків нівелювання: грунтових реперів; стінних реперів	репер знак	2 2	ІІ	3214 3216	55,38 37,22	1,4 1,4	155 104	77,53 52,11
3	Всього з обстеження К=1,8888							1309

2.Топознімання та оновлення.

Стереотопознімання з М 1:5 000, переріз рель’єфу 1м.

4	Планове прив’язування	кв.км	24	ІІІ	2454	182,26	1,4	6124	255,16
5	Висотна підготовка(переріз, м)	кв.км	24	ІІІ	2479	80,96	1,4	2720	113,34
6	Дешифрування	кв.км	24	ІV	2495	1171,73	1,4	39370	1640,42
7	Всього з стереотопознімання з К=1,99							95946
	Всього з польових робіт							97255

Камеральні роботи

1.Обчислювальні роботи.

1	Перерахунок вершин рамок трапецій	точка	20		61591	7,64	1,4	214	10,70
2	Всього з К=2,1829							467

30

2.Топознімання та оновлення.

3	Сканування аерознімків	знім.	78		11868	26,35	1,4	2877	36,89
4	Виготовлення цифрових фотопланів	кв.км	24	ІІІ	11892	74,13	1,4	2491	103,78
5	Виведення графічних копій цифрових фотопланів	план	8		11911	34,75	1,4	389	48,65
6	Стереотопознімання з М 1:5 000, переріз рельєфу 1м.	кв.км	24	VІІ	11800	480,72	1,4	16152	673,01
7	Редагування зібраної цифрової інформації і контроль якості її збирання на стерео ЦФЦ	кв.км	24	VІІ	11854	214,91	1,4	7221	300,87
8	Всього з К=2,1086							61424

3.Картографічні роботи.

9	Зшивання номенклатурних аркушів	ум.лист	5	VІІ	111478	183,47	1,4	1284	256,86
10	Підготовка до видання	ум.лист	5	VІІ	111568	1001,66	1,4	7012	1402,32
11	Виведення графічних копій	трапеція	8		111582	145,10	1,4	1625	203,14
12	Заповнення формулярів для топографічного знімання	формуляр	8		61604	22,15	1,4	248	31,01
13	Всього з К=2,1967							22338

4.Проектно-кошторисні роботи.

14	Складання техпроекту	проект	1	1	141618	3952	1,4	5533	5532,80
15	Складання техзвіту із створення карти	трапеція	8		141635	98,3	1,4	1101	137,62
	Всього з К=2,1526							14280
	Всього з камеральних робіт							98509
	Всього за об’єктом							195764
	ПДВ 20%							39153
	Всього за об’єктом з ПДВ							234917

Кошторис склав Макаренко О.Ю.

Перевірив
