11. Активные rc-фильтры.

Широкое применение фильтров, основанных на механических упругих колебаниях объясняется тем, что скорость распространения упругих мех. волн в тв. теле примерно в 100т. раз меньше, чем скорость распространения э/м волн, что позволяет использовать компактные механические резонаторы, обладающие малыми потерями и высокой добротностью. Для преобразования эл. сигналов в акустические используются эффекты взаимодействия эл. полей и мех. деформации к напряжению. К примеру пьезоэффект и магнитно-стрикционный эффект. В механических фильтрах используются изгибные, продольные, крутильные, поперечные, сдвиговые и поверхностные волны.

Активные RC-фильтры имеют очень большой коэффициент усиления, минимальное смещение нуля. Имеют 2 входа: инвертирующий и не инвертирующий. У идеального фильтра .

11. Функциональная акустоэлектроника(фаэ).

- является направлением функциональной электроники, в кот. исследуются акустоэлектрические эффекты и явления в различных континуальных средах, а также возможность создания приборов и устройств эл. техники для обработки, передачи и хранения информации с использованием динамических неоднородностей акустической природы . К ним относятся: генерация, распространение, преобразование и детерминирование объемных поверхностных акустических волн; преобразование эл. сигналов в акустические и обратно; эл. поглощение и усиление акустических волн; акустоэлектрические и акустомагнитные эффекты; нелинейные акустоэлектронные явления(генерация гармоник); акустоэлектронные домены; параметрическое усиление звука; взаимодействие света и звука в твердом теле, дифракция, модуляция и сканирование света звуком.

16. Динамические неоднородности функциональной акустоэлектроники.

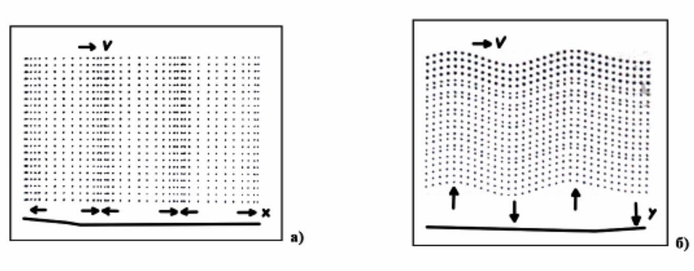

В функциональной электронике используются динамические неоднородности акустической, акустоэлектронной или акустооптической природы. Различают продольные (а) и сдвиговые (б) волны в зависимости от характера движения частиц. Если же среда, в которой распространяются волны, является ограниченной, то на распространение волн существенное влияние оказывают граничные условия. В однородной среде со свободной плоской поверхностью существуют поверхностные акустические волны (ПАВ). ПАВ являются направленными волнами, другими словами, их амплитуда экспоненциально убывает с глубиной.

17. Поверхностные акустические волны (Волна Лява, Гуляева-Блюштейна, Релея).

Виды ПАВ:

В зависимости от характера движения частиц: продольные и сдвиговые волны

По вектору поляризации волн ПАВ бывают двух типов: для вертикальной поляризации характерно расположение вектора колебательного смещения частицы среды в перпендикулярной границе плоскости; для горизонтальной поляризации вектор смещения частицы среды параллелен границе и перпендикулярен направлению распространения волны.

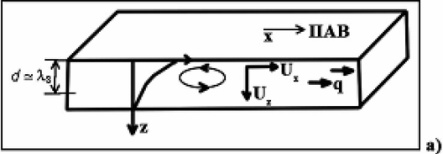

Волны Рэлея(а): простейший тип ПАВ с вертикальной поляризацией, распространяющихся вдоль границы твердого тела с вакуумом. Энергия рэлеевских волн локализована в приповерхностном слое звукопровода где , — длина акустической волны. Волны Рэлея не обладают дисперсией, т. е. скорость их распространения не зависит от частоты. Вдоль границы двух твердых тел могут распространяться волны Стоунли, состоящие как бы из двух рэлеекских волн.

волны Лява(б): волны с горизонтальной поляризацией. Это сдвиговые волны, существующие в тонком слое на поверхности твердого тела. Волны Лява обладают дисперсией и локализуются в слое, толщина которого .много больше длинны волны.

Волны Гуляева – Блюштейна(в): чисто сдвиговые волны, не обладающие дисперсией. Они могут существовать на свободной поверхности пьезоэлектрических кристаллов. Глубина их проникновения в десятки раз превышает длину акустической волны. Применение таких волн позволяет избежать тщательной обработки поверхности материала.
