Санкт-Петербургский государственный лесотехнический университет имени с.М.Кирова
Кафедра технологии деревообрабатывающих производств
Сушка шпона
Лабораторная работа №4
Студент: Сурин Иван Владимирович
Курс: 3 Группа: 4 Специальность: 250403
Цель работы: Изучение физических закономерностей сушки древесины и особенностей сушки шпона путем построения кривых сушки и скорости сушки шпона.
Описание установки:
Влагомер ДИ-8 завода «Госметр». Состоит из трех основных частей: технических квадратных весов, сушильного шкафа, терморегулирующее устройство. Имеет оптическую шкалу, съемную подвеску и верхнюю чашку для взвешивания образцов или сыпучих материалов.
Краткое содержание и последовательность выполнения работы
Экспериментальное определение измерения массы сырого образца древесины (шпона) в процессе сушки, определение начального и текущей влажности образца древесины (шпона), построение экспериментальной кривой сушки образца шпона, то есть построение кривой изменения его влажности по времени.
Построение кривой скорости сушки образца шпона методом графического дифференцирования.
Определение критической точки перехода от периода постоянной скорости сушки к периоду падающей скорости сушки образца шпона. Определение продолжительности периодов по времени.
Анализ полученных результатов. Выводы по результатам работы.

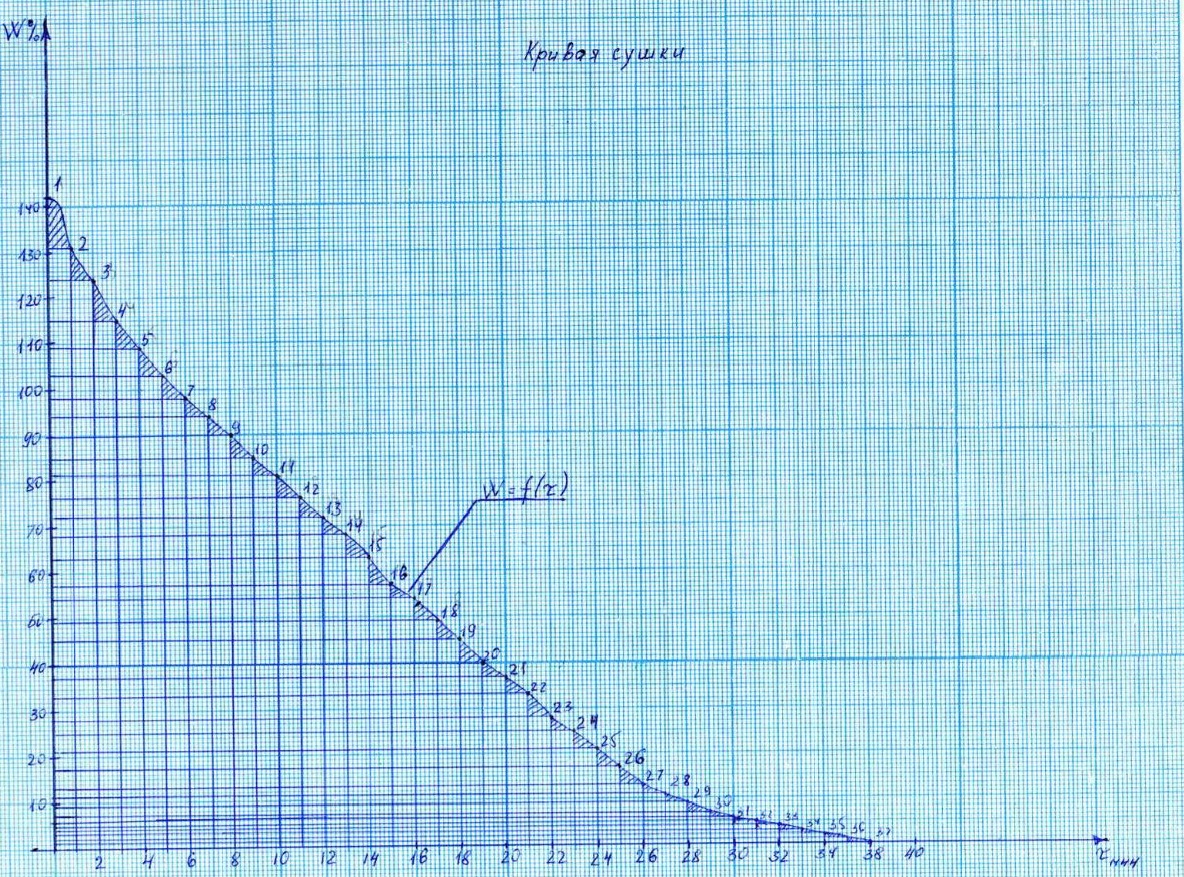

Кривая сушки

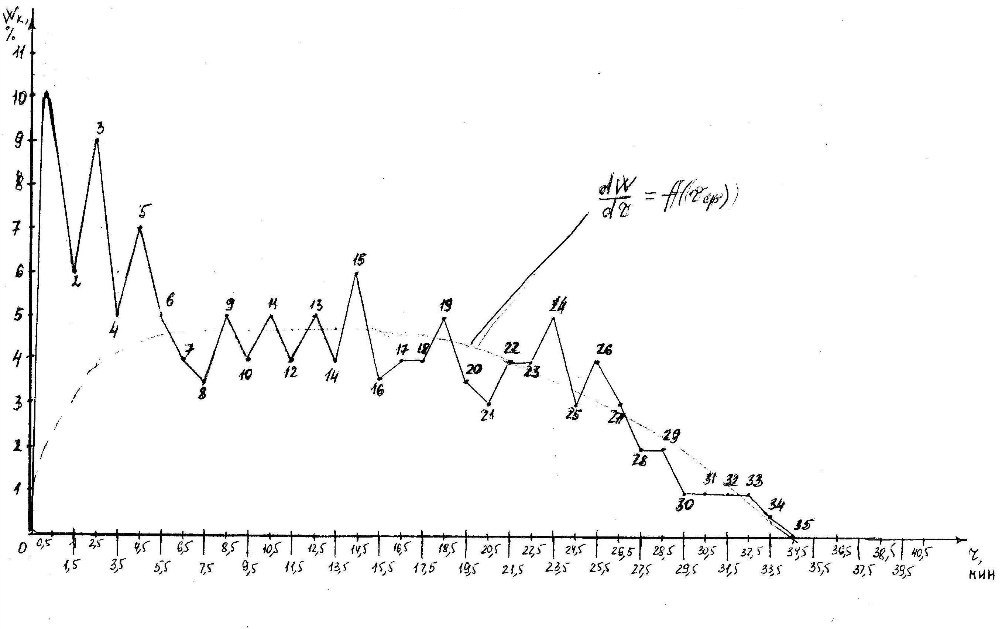

Кривая скорости сушки

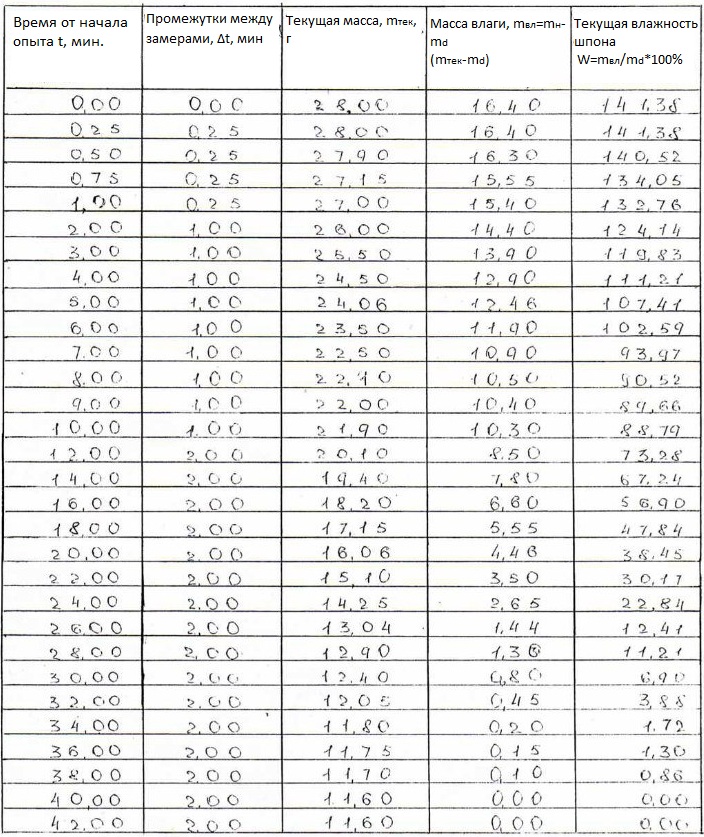

Текущая влажность шпона, высушиваемого в установке №3 с температурой воздуха
t=120 С (таблица 1)
Скорость сушки шпона, высушиваемого в установке № 3
(таблица 2)

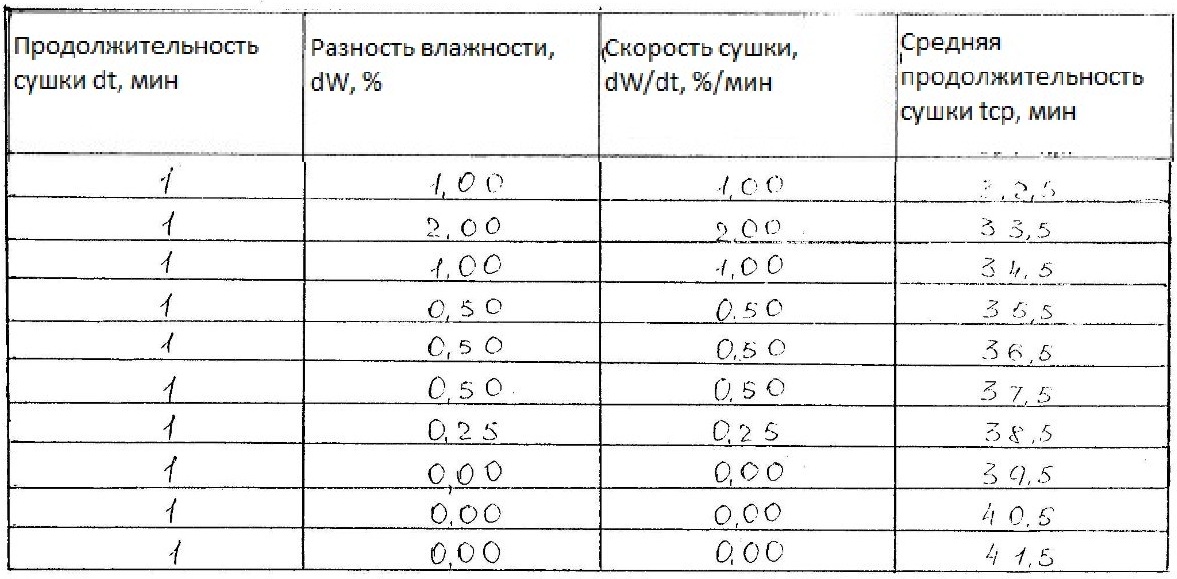

Скорость сушки шпона, высушиваемого в установке № 3
Продолжение таблицы 2
Вывод:
В результате проведенной работой были изучены закономерности сушки древесины и особенности сушки шпона путем построения кривых сушки шпона. На основе построенных кривых и полученных данных можно сделать следующие выводы:
На графиках (кривой сушки и скорости сушки) выделяются три участка:
- период прогрева;
- период относительно пропорционального времени снижения влажности (период испарения свободной влаги);
- период непропорционального по времени снижения влажности.
Кривые сушки и скорости сушки показывают, что интенсивное испарение влаги начинается уже в период прогрева. В первом периоде сушки интенсивность процесса падает медленно, а во втором быстро. Средняя влажность, которую приобретает материал в момент перехода первого периода сушки во второй называется переходной. В этот момент заканчивается испарение последних порций свободной влаги внутри сортимента и влажность в центре достигает предела насыщения клеточных стенок. Падение интенсивности испарения влаги во втором периоде сушки происходит из-за того, что из сортимента удаляется связная влага .

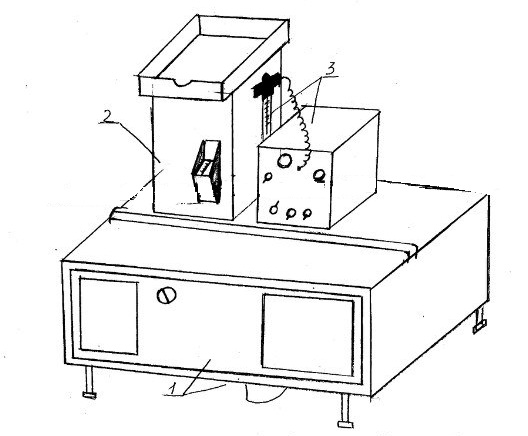

Схема опытной установки
Сушильный шкаф с вентилятором;
Технические квадратные весы с оптической шкалой;
Терморегулирующие устройства с контактным термометром.
