Изучение свойств влажного воздуха и методов контроля его параметров

Лабораторная работа №1

Студент: Сурин Иван Владимирович

Курс: 3 Группа: 4 Специальность: 250403

1. Цель работы:

Практическое изучение свойств влажного воздуха как агента сушки и методов контроля его параметров (температуры, степени насыщенности) с помощью психрометров различного типа.

2. Схема лабораторной установки:

1. Центральный вентилятор

2. Заслонка

3. Электрокалорифер

4. Магнитный пускатель

5. Контактный термометр

6. Дистанционный психрометр

7. Электронный мост КСМН-209

8. Аэродинамическая труба

9,10. Отверстия для ввода пневматической трубки

Санкт-Петербург, 2012

Определение параметров воздуха по показаниям дистанционного психрометра

Номер замера	Время от начала опыта, с	Состояние воздуха		Параметры воздуха по Id-диаграмме
		t0, C	tm1, C	∮	d, г/кг	I, кДж/кг
1 2 3 4 5 6 7 8 9 10 11 12	0 30 60 90 120 150 180 210 240 270 300 330	20,0 23,0 32,0 37,0 42,0 46,0 48,0 51,0 52,5 54,0 54,5 55,0	19,0 21,0 24,0 29,0 31,0 33,0 34,0 36,0 36,5 37,5 38,0 39,0	0,93 0,80 0,50 0,57 0,48 0,40 0,39 0,38 0,39 0,34 0,36 0,38	15,0 17,0 18,0 23,0 30,0 34,0 37,0 32,0 41,0 32,5 34,5 40,0	52,25 58,52 73,15 94,05 108,68 117,64 125,46 157,94 142,12 148,39 152,57 160,93

Построение процесса

нагревания воздуха

на Jd-диаграмме

График зависимости параметров воздуха от продолжительности нагревания

Выводы по работе: На основе наблюдений и полученных данных по результатам контроля параметра влажного воздуха видно, что с увеличением температуры t уменьшается влагосодержание.

Определить состояние параметров среды в аудитории 49.

1. Бытовой сантехнический психрометр (треугольной конструкции)

tc=20.5 C

t’м=16.5 C

Разница между показателями сухого и мокрого термометров определяется по формуле: ∆ t’= tC-t’м

Где tc- температура по сухому термометру, С;

t’м- температура по мокрому термометру, С.

∆ t’=20,5-16,5=4 С

Определяем относительную влажность ∮’ по приложению 1(1): ∮’=64,5%

Действительную разницу сухого и мокрого термометров ∆ t, С, определяем по формуле: ∆ t=∆ t’/Км

Где Км – поправочный коэффициент;

Км=0,78.

∆ t=4/0,78=5,12, С

Действительные показания мокрого термометра Lм, С:

tм=tc-∆ t

tм=20.5-5.12=15.38, C

определяем действительную влажность воздуха ɥ, %, по приложению 1(1): ɥ=55%.

2. Переносной психрометр системы Августа изготовленный их двух термометров ТТ-4П, ГОСТ2823

tc=19, C

t’м=14, С

разница между показателями сухого и мокрого термометров определяется по формуле ∆ t’=tc-t’м,

где tc – температура по сухому термометру.

tм – температура по мокрому термометру, С

∆ t’=19-14=5, C

Определим относительную влажность ɥ’ по приложению 1(1):

ɥ’=60%

действительную разницу сухого и мокрого термометров ∆ t, С, по формуле (2), где Км=0,756:

∆ t=5/0,756=6,61, С.

Действительные показания мокрого термометра tм, С, определяем по формуле (3):

tм=19-6.61=12.39%

Определяем действительную влажность воздуха ɥ, %, по приложению 1(1):

ɥ=42%

3. Переносной сантехнический психрометр системы августа изготовленный из двух технических термометров ТТ3У, ГОСТ2823.

tc=20, C

tм=16, С

Разница между показателями сухого и мокрого термометров определяется по формуле (1): ∆ t’=20-16=4, С

Определяем относительную влажность ɥ’ по приложению 1(1):

ɥ’=67%.

Действительную разницу сухого и мокрого термометров ∆ t, С, определяем по формуле (2), где Км=0,78:

∆ t=4/0,78=5,13, С

Действительные показания мокрого термометра tм, С, определяем по формуле (3):

tм=20-5,13=14,87, С

Определяем действительную влажность воздуха ɥ, %, по приложению 1(1):

ɥ=55%.

4. Совмещенный термометр – психрометр изготовленный на базе технического термометра ТТ – 4П, ГОСТ2823.

tc=19, C

t’м=16, С.

Разница между показателями сухого и мокрого термометров определяется по формуле (1).

∆ t’=19-16=3, C

Определяем относительную влажность ɥ’ по приложению 1(1) ɥ’=12%.

Действительную разницу сухого и мокрого термометров ∆ t, С, определяем по формуле(2), где Км=0,78:

∆ t=3/0,78=3,85, С

Действительные показания мокрого термометра tм, С, определяем по формуле (3):

tм=19-3,85=15,15, С

Определяем действительную влажность воздуха ɥ, %, по приложению 1(1): ɥ=68%.

5. Термометр ТЦМ9210М4.

tc=19.1, С

tм=15,5, С

Разница между показателями сухого и мокрого термометров определяется по формуле (1):

∆ t’=19,1-15,5=3,5, С

Определяем относительную влажность ɥ’ по приложению 1(1): ɥ’=67%

Действительную разницу сухого и мокрого термометров ∆ t, С, определяем по формуле(2), где Км=0,775:

∆ t=3,6/0,775=4,64, С

Действительные показания мокрого термометра tм, С, определяем по формуле (3):

tм=19,1-4,64=14,46

Определяем действительную влажность воздуха ɥ, %, по приложению 1(1): ɥ=60%.

6. Измеритель-регулятор микропроцессорный 2ТРМСА-Щ2-ТС. Рис1.

tc=19.4, C

t’м=17,0, С

Разница между показателями сухого и мокрого термометров определяется по формуле (1):

∆ t’=19,4-17,0=2,4, С

Определим относительную влажность ɥ’ по приложению 1(1): ɥ’=76%

Действительную разницу сухого и мокрого термометров ∆ t, С, определяем по формуле(2), где Км=0,79

∆ t=2,4/0,79=3,0, С

Действительные показания мокрого термометра tм, С, определяем по формуле (3):

tм=19,4-3,0=16,4, С

Определяем действительную влажность воздуха ɥ, %, по приложению 1(1): ɥ=72%

7. Эталонный аспирационный сантехнический психрометр системы Ассмана МВ-4М, М-34

tc=20, C

t’м=16,6, С

Разница между показателями сухого и мокрого термометров определяется по формуле (1):

∆ t’=20-16,6=3,4, С

Определим относительную влажность ɥ’ по приложению 1(1): ɥ’=68%

Действительную разницу сухого и мокрого термометров ∆ t, С, определяем по формуле(2), где Км=0,786

∆ t=3,4/0,786=4,3, С

Действительные показания мокрого термометра tм, С, определяем по формуле (3):

tм=20-4,3=15,7, С.

Определяем действительную влажность воздуха ɥ, %, по приложению 1(1): ɥ=60%.

Таблица 1.1 – параметры агента сушки и их значения с поправкой Каррье.

Название психрометра	Параметры воздуха при изменении				С поправкой Каррье
	tc, С	t’м, С	∆ t, С	ɥ’, %		Lм, C	∆l, C	ɥ, %
Бытовой сантехнический психрометр (треугольной конструкции) Переносной психрометр системы Августа изготовленный из двух термометров ТТ-4П. Переносной сантехнический психрометр системы Августа изготовленный их двух технических термометров ТТ-3У Современный термометр-психрометр изготовленный по базе технического термометра ТТ-4П Термометр ТЦМ 9210М4 Измеритель-регулятор микропроцессорный 2ТРМОА-Щ2-ТС. Эталонный аспирационный сантехнический психрометр системы Ассмана МВ-4П, М-34	20,5 19,0 20,0 19,0 19,1 19,4 20,0	16,5 14,0 16,0 16,0 15,0 17,0 16,6	4,0 5,0 4,0 3,0 3,5 2,4 3,4	64,5 60,0 67,0 72,0 67,0 76,0 68,0		15,38 12,4 14,9 12,2 14,6 16,4 15,7	5,10 6,60 5,13 3,85 4,5 3,0 4,3	55,0 42,0 55,0 68,0 59,0 72,0 60,0

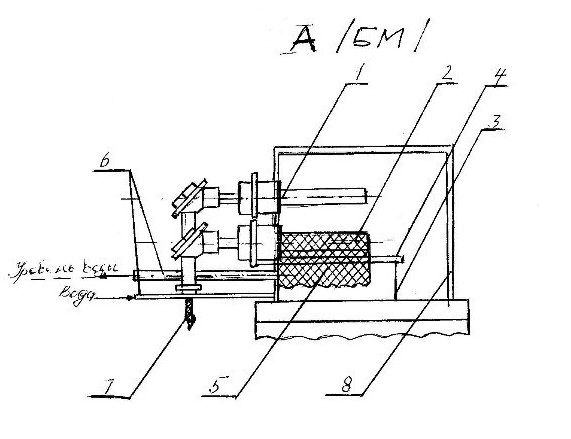

Стационарный дистанционный психрометр

1. Термометр сопротивления сухой;

2. Термометр сопротивления смоченный;

3. Ванночка;

4. Крышка с щелевой прорезью для марли;

5. Марля;

6. Трубки для подвода и отвода воды;

7. Соединительные провода датчиков;

8. Корпус воздуховода;

Термометр системы Августа на базе двух термометров ТТ-4П.

1. Сухой термометр;

2. Смоченный термометр;

3. Штатив;

4. Ванночка с водой;

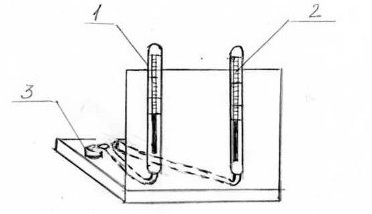

Психрометр системы Августа, изготовленный из двух термометров ТТ-3У.

1. Сухой термометр;

2. Смоченный термометр;

3. Ванночка с водой;

Современный термометр-психрометр на базе ТТ-4П.

1. Термометр;

2. Марлевый чехол4

3. Шприц;

4. Трубка;

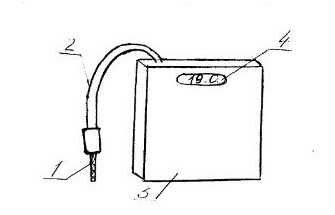

Современный термометр-психрометр ТЦМ 9210М4.

1. Датчик;

2. Соединительный провод;

3. Вторичный прибор;

4. Дисплей;

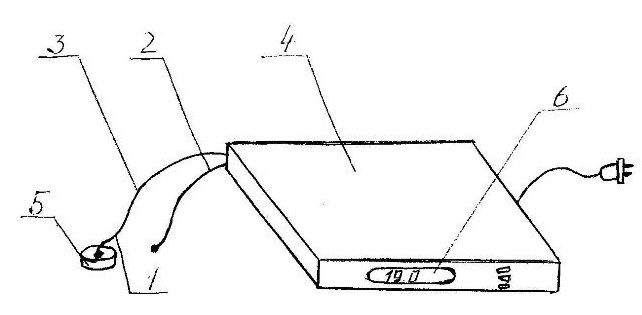

Микропроцессор 2ТРМО.

1. Смоченный датчик;

2. Сухой датчик;

3. Соединительные провода;

4. Микропроцессор;

5. Ванночка с водой;

6. Дисплей;
