3.11Выбор регистра

Микросхема представляет собой 4 регистра на 4 разряда с открытым коллекторным выходом. [7]

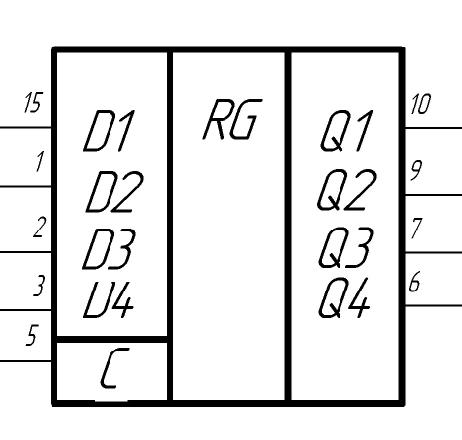

Рис. 2-12 Регистр К155ИР32

3.12Выбор компаратора

Компаратор К544СА3 универсальный. Он может работать от любых источников питания, включая однополярные +5 или —30 В. Компаратор имеет два выхода: открытый коллектор (вывод 9) и эммитерный (вывод 2). Из-за этих особенностей он пригоден для обслуживания любых цифровых микросхем умеренного быстродействия ( = 200 нс), а также индикаторов многих типов. Выходной ток микросхем достаточен для переключения реле. На рис. 2-11, показана схема компаратор К544СА3. [5]

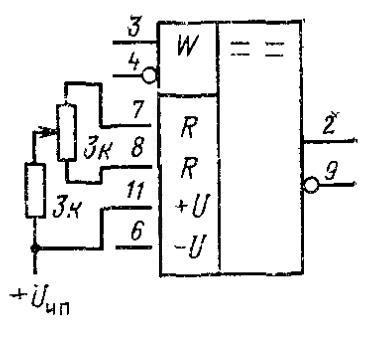

Рис. 2-11 Компаратор К544СА3

3.13Выбор разъема

Разъем типа МРН 22 – 1 ОЮ 0.364.003 ТУ. [6]

A = 31,5 мм, B = 18,8 мм, L = 38,5 мм

Рис. 2-13 Разъем типа МРН 22 – 1

4Построение графиков

Построим график для

5Список используемой литературы и программного обеспечения

1. «Справочник по резисторам» И.И. Четверткова, В.М. Терехова.

2. «Справочник по конденсаторам» И.И. Четверткова, В.Ф. Смирнова.

3. «Популярные микросхемы ТТЛ» В.Л. Шило.

4. «Схемотехника цифровых устройств» В.Н. Митрошин.

5. «Справочник по цифровым и аналоговым интегральным микросхемам» С.В. Якубовский, Л.И. Ниссельсон, В.И. Кулешова, В.А.Ушибышев, М.Н. Топешкин.

6. «Справочник по разъемам» К.В. Кравченко

7. http://www.izme.ru/dsheets/ic/155/

8. Microsoft Office Word 2007

9. АСКОН – КОМПАС-3D V10
