3.7Выбор генераторов

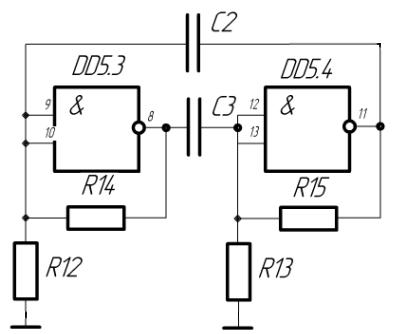

При построении генераторов импульсов (мультивибраторов) на основе логических ИС используются усилительные свойства инверторов. Чтобы обеспечить возникновение и существование устойчивых автоколебаний, следует исходно вывести инверторы мультивибратора по постоянному току на линейный участок передаточной характеристики (участок между уровнями “ноль” и единица). После этого остается ввести в устройство положительную обратную связь с помощью одного или двух конденсаторов. Чтобы автогенератор быстро возбуждался и работал устойчиво во всем диапазоне внешних воздействий, лежащая в его основе усилительная линейка должна быть неинвертирующей с большим коэффициентом усиления, который по возможности следует стабилизировать. На рис. 2-7 приведены схемы генераторов импульсов на ЛЭ. [3,4]

а) б)

Рис. 2-7 Схемы генераторов импульсов

Частота генерируемых колебаний для рассмотренных схем может быть найдена из соотношения

,

где k – постоянный коэффициент, равный 1.

а)

б) ,

3.8Выбор стандартных конденсаторов

В справочнике по конденсаторам выбираем стандартные конденсаторы. [2]

Рис. 2-8 Конденсатор типа КМ-6

Номинальная емкость, мкФ	Размеры, мм				Масса, г, не более
	L	B	H	A
3-6,2	14	14	6	10	2,5

Конденсатор типа КМ – 6 (М47) – 50 В – 6 мкФ ОЖО.461.061 ТУ

3.9Выбор формирователя импульсов типа одновибратора

Формирователи импульсов типа одновибратора используются обычно для формирования либо коротких импульсов (т.е. в качестве “укоротителей” импульсов), либо в качестве формирователей относительно длительных импульсов при входных импульсных сигналах произвольной длительности.

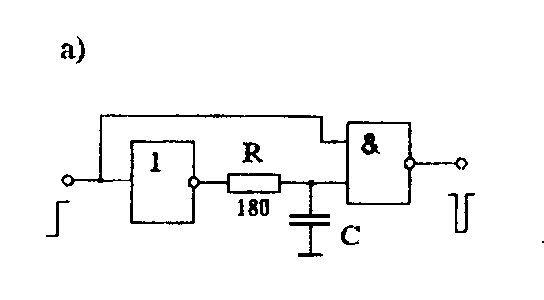

На рис. 2-9 приведена схема одновибратора, построенного на основе двух ячеек И-НЕ. На входы второго инвертора формирователя поданы взаимно инверсные сигналы со входа и выхода первого инвертора, поэтому в статическом режиме сигнал на выходе устройства всегда равен единице. Нулевой сигнал на выходе второго инвертора появляется только в том случае, когда сигнал на входе первого инвертора переходит из нуля в единицу. При этом, пока происходит переключение первого инвертора, на оба входа второго будет подан сигнал “1”. Длительность выходного импульса формирователя можно увеличивать, увеличивая время переключения первого инвертора присоединением к его входу RC-цепи. [4]

Рис. 2-9 Схема формирователя коротких импульсов

3.10Выбор цифро-аналогового преобразователя (цап)

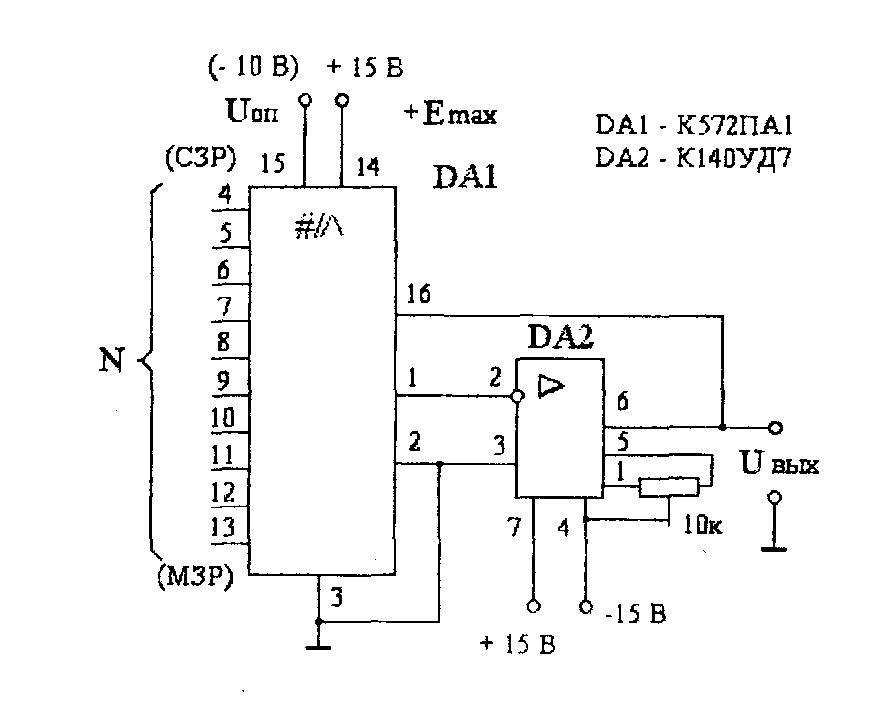

Рассмотрим микросхему ЦАП К572ПА1. Это схема 10-разрядного ЦАП, выполненного по МОП-технологии на одном кристалле. В состав схемы входит прецизионная резисторная матрица R-2R, токовые ключи на МОП-транзисторах и входные усилители-инверторы, обеспечивающие управление ключами от стандартных уровней цифрового ТТЛ-сигнала. Микросхема работает с прямым параллельным двоичным кодом. Для ее работы необходимы внешние схемы опорного (эталонного) напряжения и выходного операционного усилителя (ОУ) К140УД7. [4]

Рис. 2-10 ЦАП К572ПА1: схема включения
