2Расчетная часть
2.1Расчет тактовой частоты.
Тактовую частоту можно найти из формулы
.
Время преобразования
нам дано, нужно найти емкость счетчика
.
Поскольку в моей работе количество
разрядов равно 16
,
значит количество тетрад будет равным
4. Недвоичный переход совершается при
поступлении десятого (счетного) импульса.
При этом кодовая комбинация 1001 сменяется
комбинацией 0000. Таким образом:
-
1001
1001
1001
1001
9
9
9
9
Отсюда следует, что
.
Таким образом
2.2Определение ошибки преобразования.
Ошибку преобразования можно определить
из отношения входного напряжения
к числу количества разрядов
:
2.3Расчет параметров электронной цепи.
Для того, чтоб выбрать стандартные
резисторы необходимо кроме величины
сопротивления знать еще и мощность, на
которое рассчитано сопротивление. Ток
возьмем максимально возможным
3Разработка полной принципиальной схемы
3.1Выбор стандартных резисторов
В справочнике по резисторам выбираем стандартные резисторы. [1]
Рис. 2-1 Резистор МЛТ типа
Номинальная мощность, Вт |
Диапазон номинальных сопротивлений, Ом |
Размеры, мм |
Масса, г, не более |
|||
D |
L |
l |
d |
|||
0,125 |
8,2
-
|
2,2 |
6,0 |
20 |
0,6 |
0,15 |
0,25 |
8,2
-
|
3,0 |
7,0 |
20 |
0,6 |
0,25 |
Резистор типа МЛТ – 0,125 Вт – 220 Ом
10%
ГОСТ 7113-66
Резистор типа МЛТ – 0,125 Вт – 560 Ом 10% ГОСТ 7113-66
Резистор типа МЛТ – 0,125 Вт – 3 кОм 10% ГОСТ 7113-66
Резистор типа МЛТ – 0,125 Вт – 2 кОм 10% ГОСТ 7113-66
Резистор типа МЛТ – 0,25 Вт – 10 кОм 10% ГОСТ 7113-66
Резистор типа МЛТ – 0,125 Вт – 390 Ом 10% ГОСТ 7113-66
Резистор типа МЛТ – 0,125 Вт – 180 Ом 10% ГОСТ 7113-66
3.2Выбор триггера
Микросхема представляет собой два независимых D-триггера, срабатывающих по положительному фронту тактового сигнала. [7]
Рис. 2-2 Микросхема К155ТМ2
3.3Выбор логического элемента И
Микросхема К155ЛИ1 представляет собой четыре логических элемента 2И. [7]
Рис. 2-3 Микросхема К155ЛИ1
3.4Выбор логического элемента НЕ
Микросхема К155ЛН1 представляет собой шесть логических элементов НЕ. [7]
Рис. 2-5 Микросхема К155ЛН1
3.5Выбор логического элемента И-НЕ
Микросхема К155ЛА3 представляет собой четыре логических элемента 2И-НЕ. [7]
Рис. 2-4 Микросхема К155ЛА3
3.6Выбор счетчика
В данной курсовой работе используется двоично-десятичный выходной код, следовательно, и счетчик должен быть двоично-десятичный.
Микросхема К155ИЕ2 представляет собой двоично-десятичный четырех разрядный счетчик. Каждая интегральная схема состоит из четырех триггеров, внутренне соединенных для деления на 2 и 5. Может использоваться также в качестве делителя на 10. [4]
а) б)

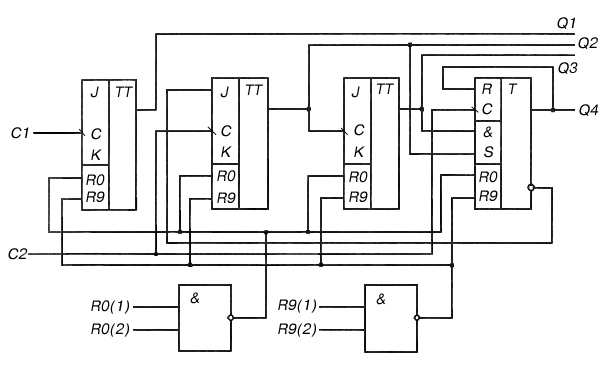

Рис. 2‑6 Схема а) условно-графическое обозначение б) двоично-десятичный счетчик К155ИЕ2
