Справочные данные по мостовому крану:

Таблица 1.

Грузо -подъ-ёмность крана Q, тс	Про- лёт зда- ния L, м	Размеры, мм				Максимальное давление колеса		Минимальное давление колеса		Горизон-тальная сила на колесо Тк, кН	Крановый рельс
						кН	кН	кН	кН		тип	высо-та l1р, мм
80/20	36	4000	400	9100	4350	410	430	147	155	14,6	КР-100	150

Высота подкрановой балки Вес подкрановой балки

Рис. 1. Схема мостового крана

2. Компоновка поперечной рамы.

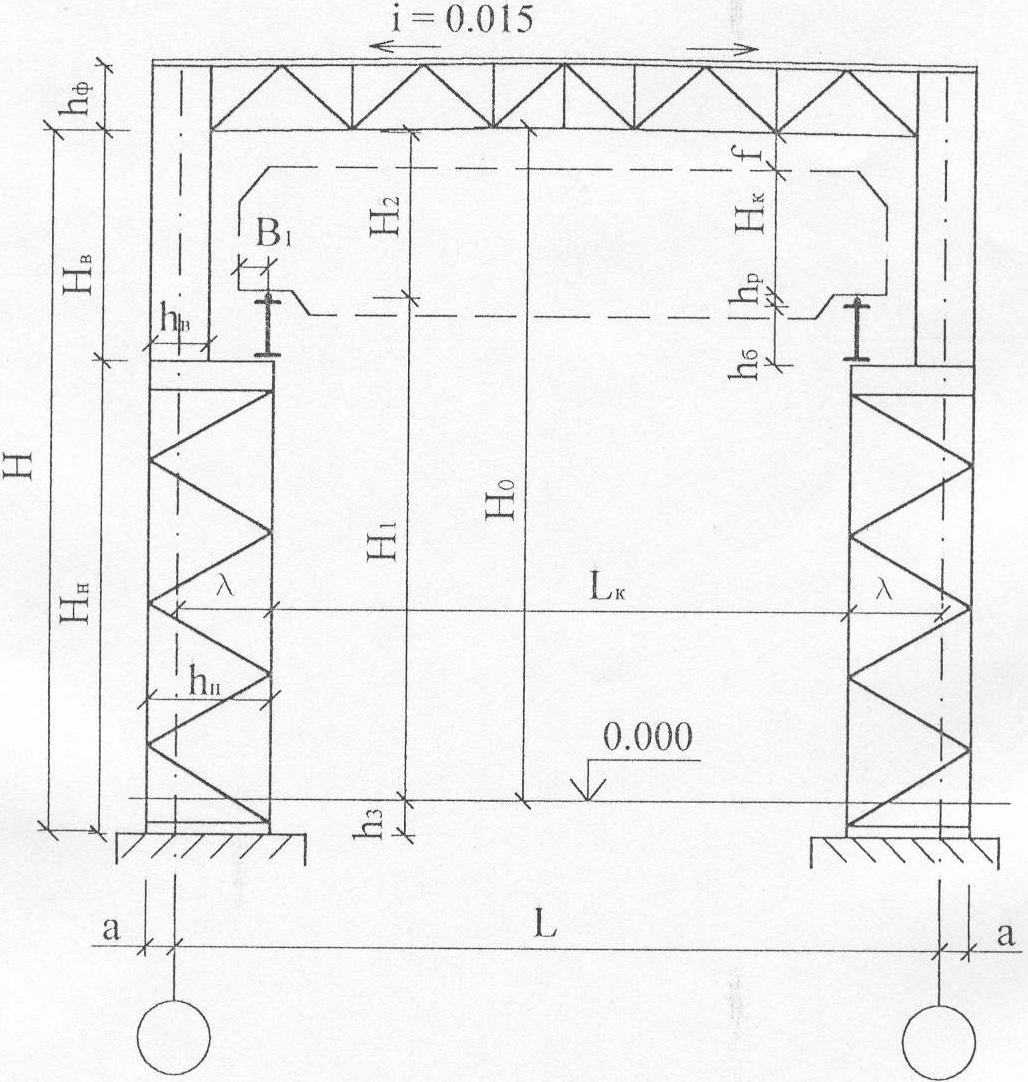

Рис. 2. Схема поперечной рамы цеха.

1. Вертикальные размеры.

где , учитывает прогиб фермы.

где отметка головки кранового рельса.

Принимаем , тогда

Высота верхней части колонны:

где - высота подкрановой балки,

- высота кранового рельса.

Высота нижней части колонны:

где заглубление базы колонны ниже пола.

Полная высота колонны:

Высота стропильной фермы в осях:

2.2. Горизонтальные размеры.

Для режима работы крана не требуется проход (в теле колонны) для обслуживания крана, поэтому принимаем привязку колонны к разбивочной оси .

Высота сечения верхней части колонны , при этом

Привязка кранового рельса к разбивочной оси

Назначаем (кратно ).

Высота сечения нижней части колонны: , при этом из условия жёсткости для режима работы крана :

Пролёт мостового крана:

2. Определение нагрузок на раму.

Нагрузки определяем с учётом коэффициента надёжности по назначению

1. Постоянная нагрузка.

Нагрузку на кровли подсчитываем по таблице 2.

Таблица 2.

Состав нагрузки	Нормативная нагрузка, кПа	Коэффициент надежности по нагрузке	Расчетная нагрузка, кПа
Рулонная кровля из двух слоев битумно-полимерного материала на мастике с грунтовкой основания	0.12	1.30	0.156
Жесткие минераловатные плиты γ=150кг/м3; ρ=20 мм	0.03	1.10	0.033
Пароизоляция из фольгоизола	0.05	1.20	0.060
Стальной каркас панели с профнастилом 3х12 м	0.18	1.05	0.189
Собственный вес стропильных ферм со связями L=36м	0.40	1.05	0.420
Итого	0.78		0.858

Расчётная равномерно распределённая постоянная нагрузка на ригель рамы:

Узловая постоянная нагрузка на ферму:

где длина панели верхнего пояса фермы.

Опорная реакция ригеля рамы:

3.2. Снеговая нагрузка.

Нормативный вес снегового покрова для снегового района:

Расчётная равномерно распределённая нагрузка от снега на ригель рамы:

где , т.к. коэффициент, учитывающий уклон кровли.

Узловая снеговая нагрузка на ферму:

Опорная реакция ригеля рамы:
