Пример решения задачи 2.

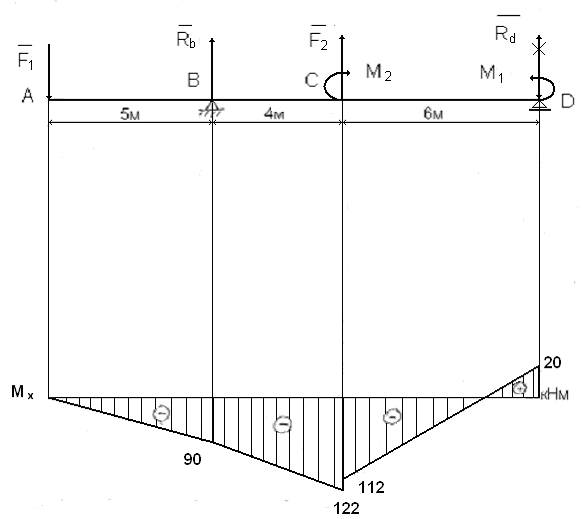

Рис.11 . Расчётная схема балочной системы.
Рассчитать балочную систему это значит определить реакции её опор. Расчёт заданной балочной системы проведём в следующем порядке:
Обозначим на схеме (рис.11) реакции опор балки.
Принимаем за начало координат опору А и проводим оси координат. Ось Х направляем вдоль оси балки, а ось Y перпендикулярно оси балки
Составляем уравнения равновесия
Определяем реакции опор балки
:
Из
уравнения (2) имеем:
кН.
Знак «-» показывает, что истинное направление реакции Rd противоположно указанному.
Из
уравнения (1) имеем:
кН.
Направление реакции
соответствует указанному на схеме.
Проверим правильность определения реакций опор,составив алгебраическую сумму моментов всей нагрузки, включая и реакции, относительно любой другой точки, например, относительно точки D:
Результат проверки говорит о правильности определения реакций опор
Ответ:
реакции опоры В:
кН.
реакция опоры Д:
кН.
Задание 3 Положение центра тяжести сложной плоской фигуры определяется координатным способом по следующему правилу:
Сложная фигура разбивается на составные части, представляющие собой простые геометрические фигуры. При этом желательно, чтобы количество составных частей было минимальным.
Определяются площади составных частей. При этом необходимо помнить, что площадь вырезанной фигуры считается отрицательной.
Выбирается система координат, связанная с заданной фигурой, обозначаются на чертеже центры тяжести составных частей и определяются их координаты в выбранной системе координат.
Определяются координаты центра тяжести всей фигуры по формулам:
,
где
-
координаты центров тяжести составных
частей;
-
площади составных частей.
По полученным координатам обозначается на чертеже фигуры её центр тяжести.
Пример решения задачи 3.1
Сложная фигура состоит из простых геометрических фигур (рисунок 12).
Рисунок 12. Сложная плоская фигура.
РЕШЕНИЕ.
Разбиваем заданную плоскую фигуру на простые составные части:
прямоугольный треугольник, 2- прямоугольник, 3- круговой сектор, (вырезан).
Определяем площади каждой составной части:
Площадь
прямоугольного треугольника равна
половине произведения его катетов:
мм2.
Площадь
прямоугольника равна произведению его
сторон:
мм2.
Площадь кругового сектора, представляющего половину круга, равна:
мм2
3. Выбираем систему координат так, чтобы вся фигура расположилась в первой координатной четверти. Обозначим на чертеже фигуры центры тяжести составных частей (рисунок 12) и определим их координаты:
мм,
мм
- КЦТ треугольника.
мм,
мм
- КЦТ прямоугольника.
мм.,
мм.
- координаты центра тяжести кругового
сектора.
4. Определяем координаты центра тяжести всей фигуры:
мм.
мм
5. По полученным координатам обозначаем центр тяжести всей фигуры на её чертеже (рисунок 12).
Пример решения задачи 3.1
Рис.13. Сложная фигура, состоящая из прокатных профилей
Сложная фигура состоит из фасонных прокатных профилей (рисунок 13).
При решении этой задачи следует использовать сортамент на прокатные профили двутавры, швеллеры, уголки (приложение 1,2,3,4). Решение задачи аналогичное решению предыдущей.
РЕШЕНИЕ.
1. Разбивать заданную сложную фигуру на простые составные части не надо, так как она уже разбита на двутавр №24, швеллер №18, равнобокий уголок №9.
2.
Определим по сортаментам на фасонные
прокатные профили площади составных
частей: площадь двутавра №24
см2
(приложение
1), площадь швеллера №18
см2
(приложение
2,), площадь равнобокого уголка №9
см2
приложение
3).
3. Выбираем систему координат, обозначаем положения центров тяжести составных частей и определяем их координаты в выбранной системе координат в сантиметрах:
см
-координаты центра тяжести двутавра
№24.
см.,
см
- координаты центра тяжести швеллера
№18.
см.,
см.
- координаты центра тяжести равнобокого
уголка.
4. Определяем координаты центра тяжести всей фигуры по формулам:
см.
см.
5. По полученным координатам обозначаем центр тяжести сложной фигуры на её чертеже (рисунок 13).
Приложение 1
Сталь горячекатаная, балки двутавровые. ГОСТ 8239-89 [10].
Номер балки. |
h, мм. |
b, мм. |
d, мм. |
А, см2 |
Ix, см4 |
Wx, см3 |
ix, см |
Iy, см4 |
Wy, см3 |
iy, см |
10 |
100 |
55 |
4,5 |
12 |
193 |
39,7 |
4,06 |
17,9 |
6,49 |
1,22 |
12 |
120 |
64 |
4,8 |
14,7 |
350 |
58,4 |
4,88 |
27,9 |
8,72 |
1,38 |
14 |
140 |
73 |
4,9 |
17,4 |
572 |
61,7 |
5,73 |
41,9 |
11,5 |
1,55 |
16 |
160 |
81 |
5 |
20,2 |
873 |
109 |
6,57 |
58,6 |
14,5 |
1,7 |
18 |
180 |
90 |
5,1 |
23,4 |
1290 |
143 |
7,42 |
82,6 |
18,4 |
1,88 |
20 |
200 |
100 |
5,2 |
26,8 |
1840 |
184 |
8,28 |
115 |
23,1 |
2,07 |
22 |
220 |
110 |
5,4 |
30,6 |
2550 |
232 |
9,13 |
157 |
28,6 |
2,27 |
24 |
240 |
115 |
5,6 |
34,8 |
3460 |
289 |
9,97 |
198 |
34,5 |
2,37 |
27 |
270 |
125 |
6 |
40,2 |
5010 |
371 |
11,2 |
260 |
41,5 |
2,54 |
30 |
300 |
135 |
6,5 |
46,5 |
7080 |
472 |
12,3 |
337 |
49,9 |
2,6 |
33 |
330 |
140 |
7 |
53,8 |
9840 |
597 |
13,5 |
419 |
59,9 |
2,79 |
36 |
360 |
145 |
7,5 |
61,9 |
13380 |
743 |
14,7 |
516 |
71,1 |
2,89 |
40 |
400 |
155 |
8 |
72,6 |
19062 |
953 |
16,2 |
667 |
86,1 |
3,03 |
45 |
450 |
160 |
8,6 |
84,7 |
27696 |
1231 |
18,1 |
808 |
101 |
3,09 |
50 |
500 |
170 |
9,5 |
100 |
39727 |
1589 |
19,9 |
1043 |
123 |
3,23 |
55 |
550 |
180 |
10,3 |
118 |
55962 |
2035 |
21,8 |
1356 |
151 |
3,39 |
60 |
600 |
190 |
11,1 |
138 |
76806 |
2560 |
23,6 |
1725 |
182 |
3,54 |
65 |
650 |
200 |
12 |
153 |
101400 |
3120 |
25,8 |
2170 |
217 |
3,77 |
70 |
700 |
210 |
13 |
176 |
134600 |
3840 |
27,7 |
2730 |
260 |
3,94 |
