Топология направленных ответвителей и согласующих цепей.
Топологии микрополосковых элементов получены в программе Receiver 3.5.

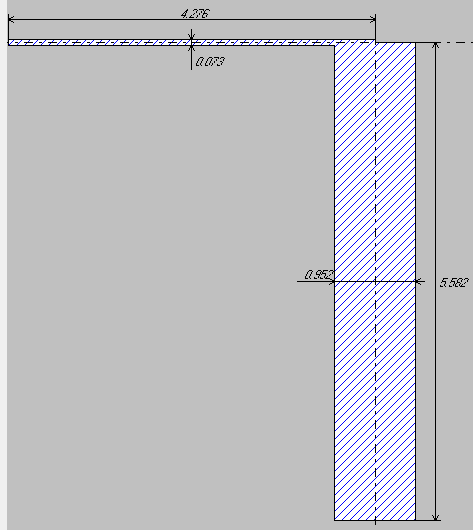

Топология входной согласующей цепи:
Топология выходной согласующей цепи:

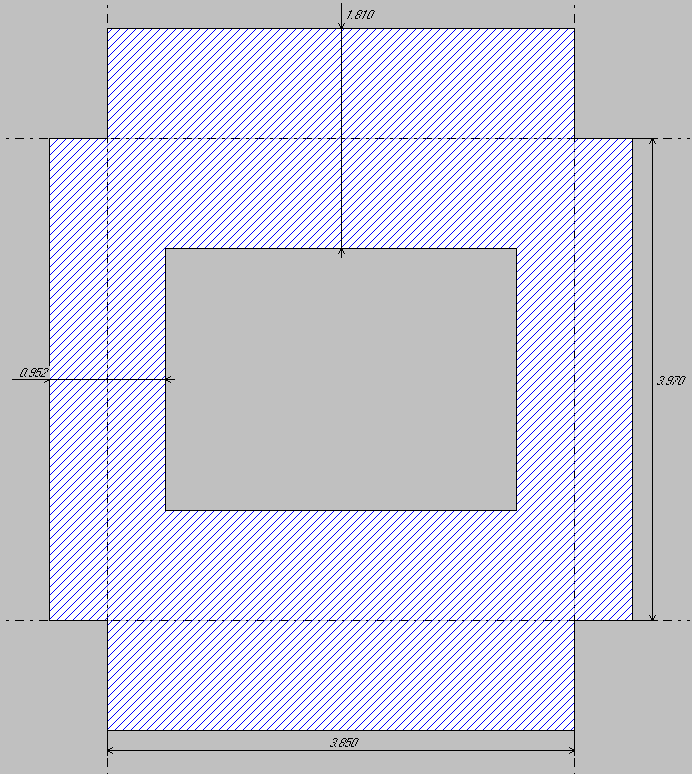

Топология шлейфного направленного ответвителя:
Итоговая схема.
Параметры элементов схемы:
Элемент схемы |
Номинал |
Резисторы |
|
R1, R2 |
50 Ом |
R3..R6 |
100 Ом |
Конденсаторы |
|
C1, C4, C7 |
2,2 мкФ |
C2, C3, C5, C6 |
1000 пФ |
Отрезки длинных линий |
|
L1, L3 |
Длина 4,276 мм Ширина 0,073 мм |
L2, L4 |
Длина 5,582 мм Ширина 0,952 мм |
L5, L8 |
Длина 2,766 мм Ширина 0,952 мм |
L6, L7 |
Длина 3,913 мм Ширина 1,301 мм |
L9, L10 |
Длина 3,724 мм Ширина 0,952 мм |
Транзисторы |
|
VT1, VT2 |
Транзисторы HEL15 |
Направленные ответвители |
|
НО1, НО2 |
Шлейфные направленные ответвители |
