3.5 Шпилька

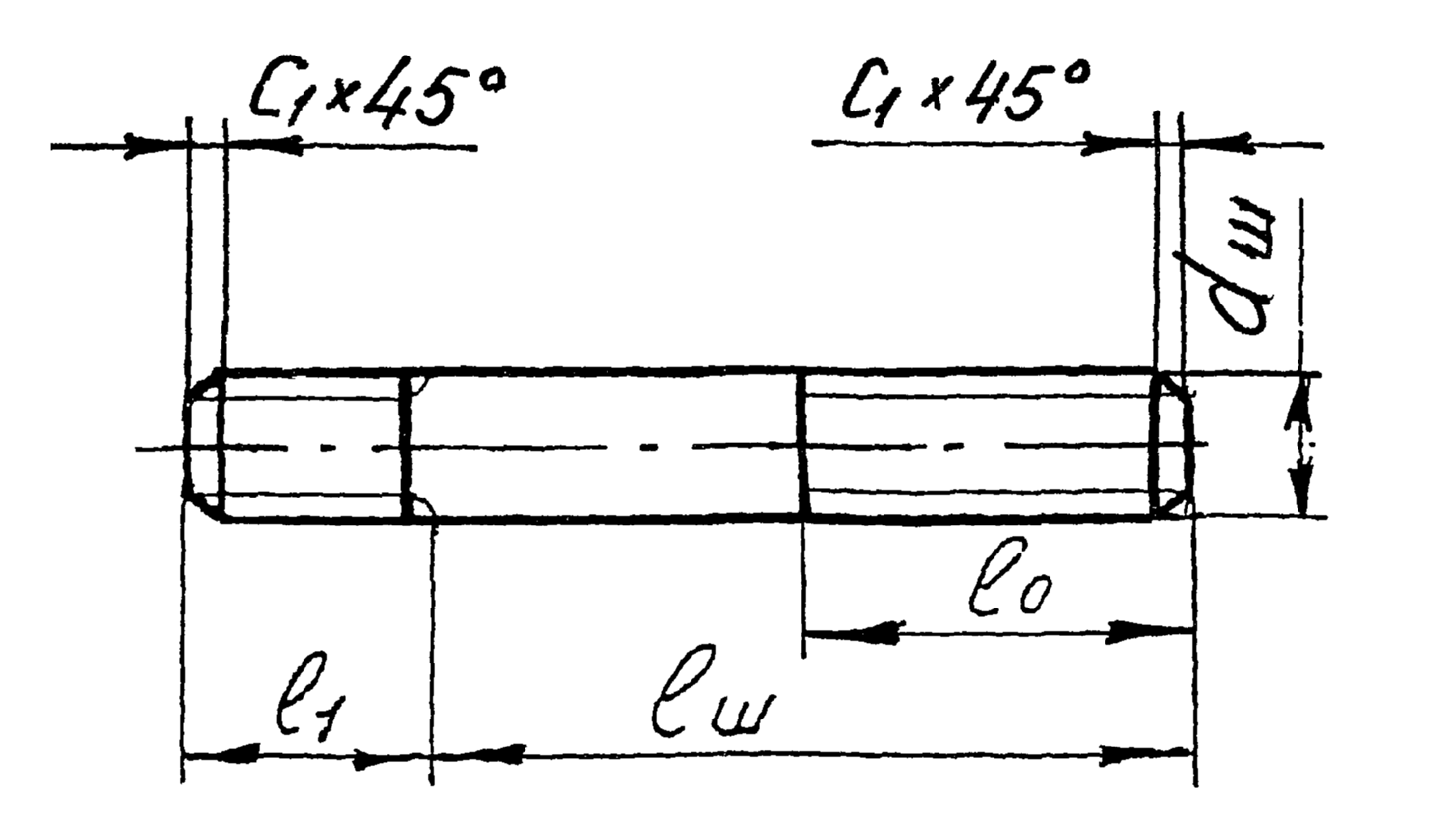

Шпилька – крепежная деталь для разъемного соединения, представляющая собой цилиндрический стержень с резьбой на обоих концах (рис. 6).

Рис. 6

Резьбовой конец l₁, который закручивается в деталь вместе со сбегом резьбы, называется ввинчиваемым, а часть шпильки l_ш, на которую устанавливается деталь и накручивается гайка – гаечным концом.

Исходными данными для вычерчивания шпильки являются: номинальный диаметр d_ш, толщина присоединяемой детали a и материал детали, в которую закручивается ввинчиваемый конец. Размеры шпильки должны соответствовать стандарту.

Длина резьбы ввинчиваемого конца l₁ определяется соответствующим стандартом (табл. 6).

Табл. 6

Материал детали	Длина ввинчиваемого конца	ГОСТ для шпилек нормальной точности
Сталь, бронза, латунь	l1=d	22032-76
Ковкий и серый чугун	l1 = 1,25d	22034-76
Легкие сплавы	l1 = 2d	22038-76

Длина резьбы гаечного конца шпильки l₀ определяется по формуле:

l₀ = 2d_в + 6 мм,

где d_ш – диаметр резьбы шпильки.

Длину гаечного конца шпильки l_ш подсчитывают по формуле:

l_ш = а + s_ш + m + ∆l ,

где: а – толщина присоединяемой детали;

s_ш – толщина шайбы (см. табл…);

m – высота гайки (см. табл….);

∆l – запас резьбы, равный 0,3d_ш .

Расчетная длина шпильки округляется до ближайшего размера, кратного 5 или 10. Размер катета фасок с₁ = 0,15d_ш .

После вычерчивания изображения шпильки проставляются размеры и знаки шероховатости (при необходимости). В графе «Наименование» основной надписи записывается условное обозначение шпильки в сокращенном (учебном) виде.

Например: для шпильки с размером d_ш = 20 и l_ш = 80 и предназначенной для ввинчивания в стальную деталь, следует записать:

М20х80 ГОСТ 22032-76

В графе «Материал» для шпильки, изготовленной из круглой стали, следует записать:

Круг ,

где: 20 – диаметр круглого калиброванного профиля, равного размеру d_ш шпильки.

3.6. Изображение гнезда под винт и шпильку.

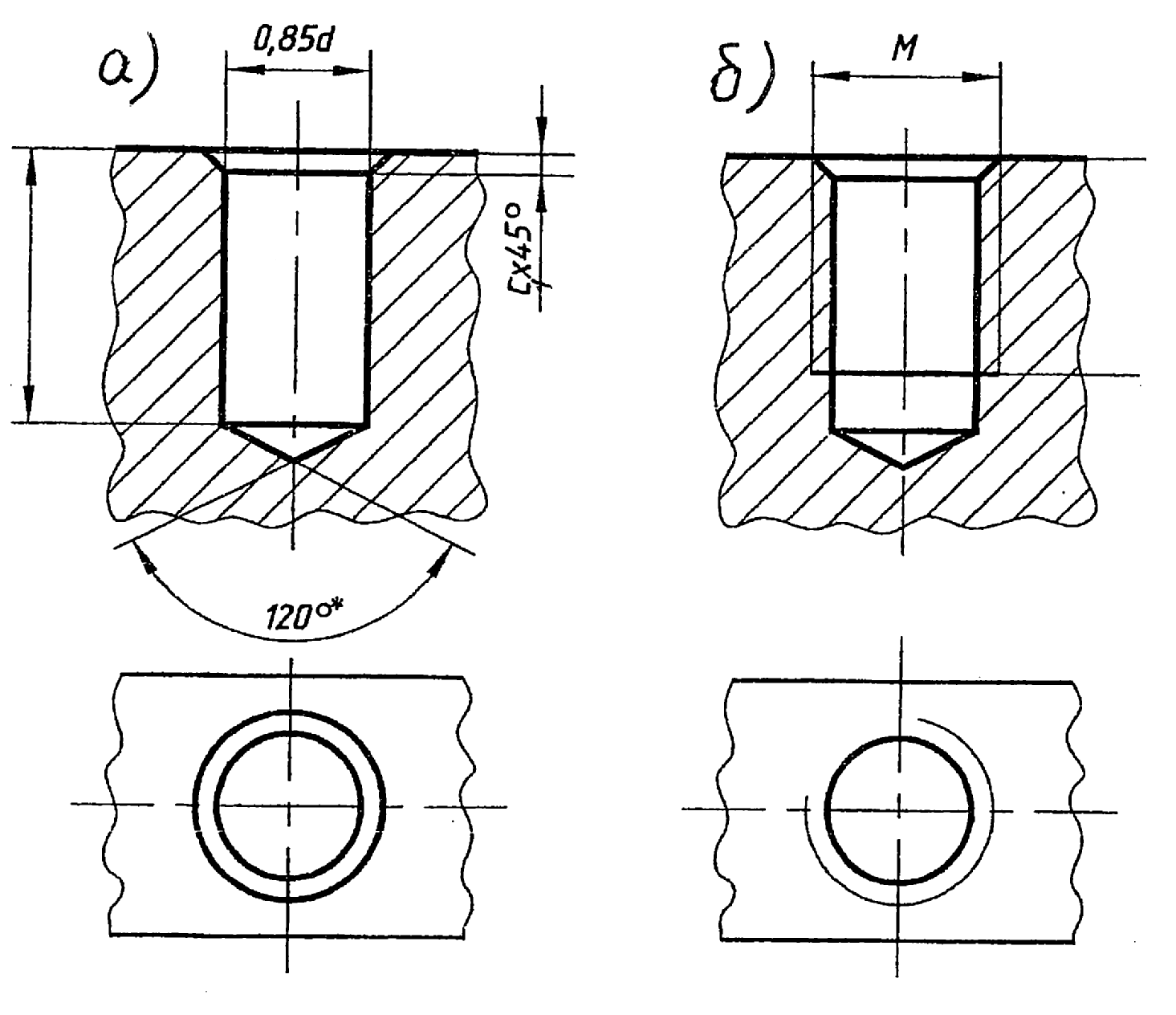

В задании предусмотрено вычерчивание винта и шпильки в глухое отверстие. Глухое отверстие с резьбой называется гнездом (рис. 7).

Рис. 7

Глубина l_с сверления отверстия в гнезде (рис. 7, а) определяется по формуле:

l_с = l₁ + 6P,

где l₁ – длина ввинчиваемого конца винта или шпильки;

Р – шаг резьбы.

Длина резьбы l_р в гнезде (рис.7,б) определяется по формуле:

l_р = l₁ + 2P.

Диаметр сверления гнезда d₁ подбирается по ГОСТ 11284-75, на учебных чертежах его можно принять равным 0,85d.

Величину фаски с₁ следует принять 0,15d или равным шагу резьбы.

Угол между образующими конца в конечной части гнезда зависит от режима сверления и материала детали. На изображении этот угол вычерчивается равным 120º и размер его не указывается.

4. Выполнение чертежей резьбовых соединений.

Различают конструктивное, упрощенное и условное изображения крепежных деталей (болтов, винтов, гаек, шпилек и т.п.) и их соединений. При конструктивном изображении размеры деталей и их элементов выбирают и вычерчивают по соответствующим стандартам. При упрощенном изображении используют коэффициенты, устанавливающие зависимость размеров элементов крепежных деталей от диаметра резьбы. Условное изображение используется в том случае, когда диаметр стержня крепежной детали на чертеже равен или менее 2 мм.

Размеры для выполнения чертежа соединения студенты выбирают из таблицы 1 в соответствии со своим вариантом.
