Построение зависимостей дозы от плотности почернения.
Для построения зависимости экспозиции от толщины просвечиваемого материала, мы провели ряд экспериментов, просвечивали алюминиевый клин (рисунок 16), имеющий различную толщину.
Схема просвечивания проста. На некотором расстоянии от источника излучения устанавливается пластина, на нее закрепляется клин. Параметры просвечивания выбирались в соответствии с источником излучения и его характеристик.
Рисунок 17 - Клин
В зависимости от толщины просвечиваемого изделия – прошедшая доза излучения в разных точках будет различной. Для определения этой дозы, используем выражение 4.1
(4.1)
где Po-начальная доза, Р(мР);
µ - линейный коэффициент ослабления узкого пучка γ-квантов, ;
d – толщина, мм
Для
определения линейного коэффициента
ослабления µ, необходимо рассчитать
эффективную энергию
рентгеновских аппаратов, которая
рассчитывается по формуле 4.2:
(4.2)
1) РАП 160-5
=160
кВ, тогда
Определив эффективную энергию найдем значение линейного коэффициента ослабления из справочника…. [2]
Для
алюминия
.
Рассчитаем
для каждой толщины клина произведение
,
а затем – необходимые значения дозы
для разных толщин.
а) Пластина 200*250 (Фуджи)
Параметры просвечивания: U=100кВ, I=1мА, T=10с.
Po=21,6 мР
Таблица 11
P, мР |
Пл. почернения |
12,5 |
2701,92 |
11,4 |
2492,54 |
12,1 |
2872,73 |
14,3 |
2124,74 |
13,4 |
1931,80 |
14 |
2273,79 |
15,6 |
1668,65 |
14,8 |
1430,91 |
15,3 |
1824,48 |
б) Пластина узкая (Kodak)
Po=21,7 мР
Таблица 12
P, мР |
Пл. почернения |
12,6 |
7408,16 |
11,4 |
6551,07 |
12,2 |
7105,11 |
14,4 |
6022,79 |
13,5 |
5339,65 |
14,1 |
5826,50 |
15,6 |
4878,77 |
14,8 |
4073,02 |
15,4 |
4684,03 |
в) широкая пластина (Kodak)
Po=21,8 мР
Таблица 13
P, мР |
Пл. почернения |
12,6 |
7576,45 |
11,5 |
6921,11 |
12,3 |
7951,08 |
14,5 |
6026,04 |
13,5 |
5481,07 |
14,2 |
6390,22 |
15,7 |
4736,26 |
14,8 |
4161,03 |
15,5 |
4974,98 |
г) пластина 300*240(Durr NDT)
Po=21,7 мР
Таблица 14
P, мР |
Пл. почернения |
12,6 |
11375,50 |
11,4 |
10273,41 |
12,2 |
11554,31 |
14,4 |
9409,09 |
13,5 |
8643,00 |
14,1 |
9875,78 |
15,6 |
7641,60 |
14,8 |
7011,23 |
15,4 |
8018,01 |
Рисунок 18 - График зависимости дозы от плотности почернения для разных пластин
На основе полученных данных и дозовых характеристик рентгеновского аппарата РАП 160-5, построим для каждой пластины зависимости тока от плотности почернения.

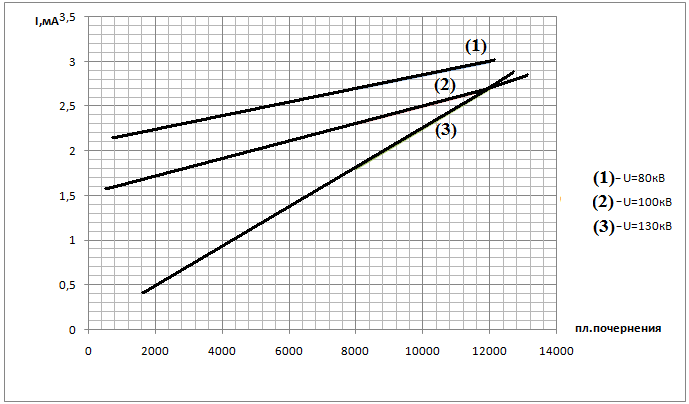

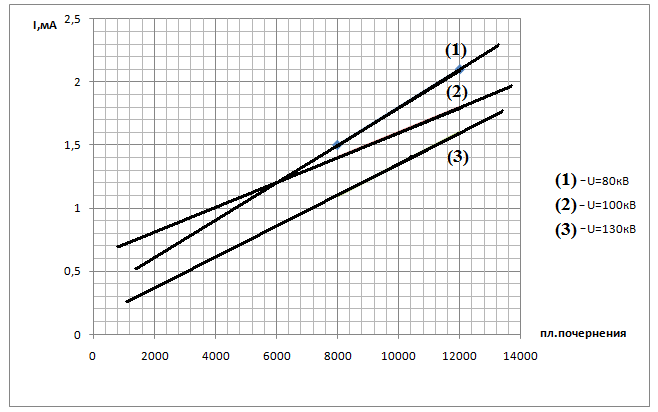

Рисунок 19 - Зависимость анодного тока от плотности почернения для разных напряжений (пластина 200*250 - Фуджи)

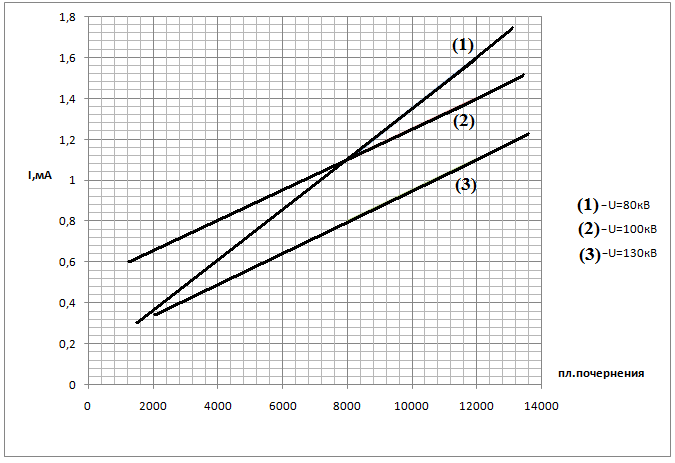

Рисунок 20 - Зависимость анодного тока от плотности почернения для разных напряжений (пластина узкая -Kodak)
Рисунок 21 - Зависимость анодного тока от плотности почернения для разных напряжений (пластина широкая -Kodak)
Рисунок 22 - Зависимость анодного тока от плотности почернения для разных напряжений (пластина 300*240 - Durr NDT)
Аналогичные расчеты проводились для других рентгеновских аппаратов.
2) YXPO
;
а) Пластина 200*250 (фуджи)
Параметры просвечивания: U=150кВ, I=8мА, T=10с.
Po=1,03 Р
Таблица 15
P, Р |
Пл. почернения |
0,649 |
2801,91 |
0,596 |
2560,02 |
0,630 |
2950,7 |
0,726 |
2279,05 |
0,685 |
2031,0 |
0,713 |
2377,65 |
0,779 |
1798,09 |
0,744 |
1678,78 |
0,767 |
2024,48 |
б) Пластина узкая (Kodak)
Po=0,96 Р
Таблица 16
P, Р |
Пл. почернения |
0,605 |
6345,08 |
0,556 |
5551,70 |
0,588 |
6100,01 |
0,677 |
5010,09 |
0,638 |
4314,75 |
0,664 |
4846,56 |
0,726 |
3765,78 |
0,693 |
3073,22 |
0,715 |
3585,30 |
в) широкая пластина (Kodak)
Po=0,99 Р
Таблица 17
P, Р |
Пл.почернения |
0,624 |
6456,05 |
0,573 |
5951,10 |
0,606 |
6778,18 |
0,698 |
5002,94 |
0,658 |
4481,85 |
0,685 |
5410,02 |
0,748 |
35596,06 |
0,715 |
3161,33 |
0,738 |
3899,98 |
г) пластина 300*240 (Durr NDT)
Po=1,01 Р
Таблица 18
P, Р |
Пл.почернения |
0,636 |
8125,05 |
0,585 |
7383,4 |
0,618 |
8554,67 |
0,712 |
6390,09 |
0,672 |
5643,70 |
0,7 |
6775,08 |
0,764 |
4755,04 |
0,729 |
4011,2 |
0,752 |
5001,90 |

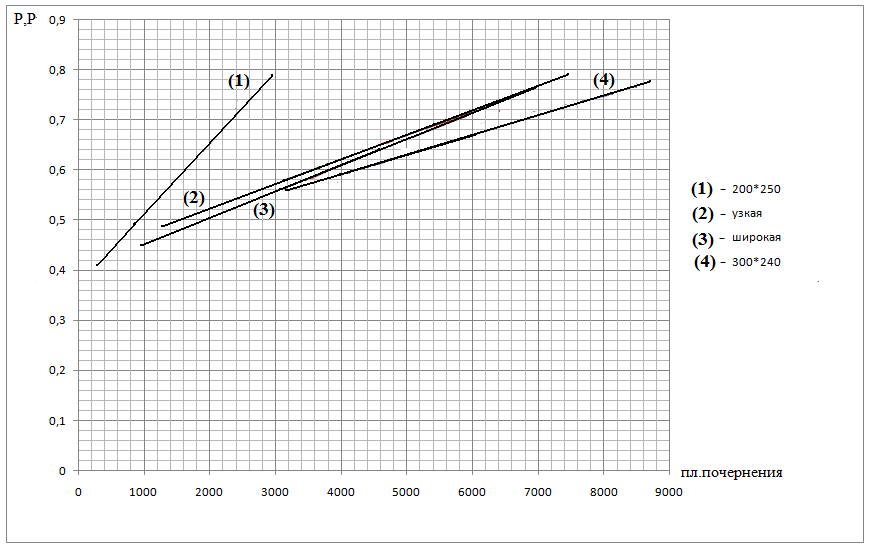

Рисунок 23 - График зависимости дозы от плотности почернения для разных пластин
На основе полученных данных и дозовых характеристик рентгеновского аппарата Y.XPO, построим зависимости анодного тока и напряжения от плотности почернения.

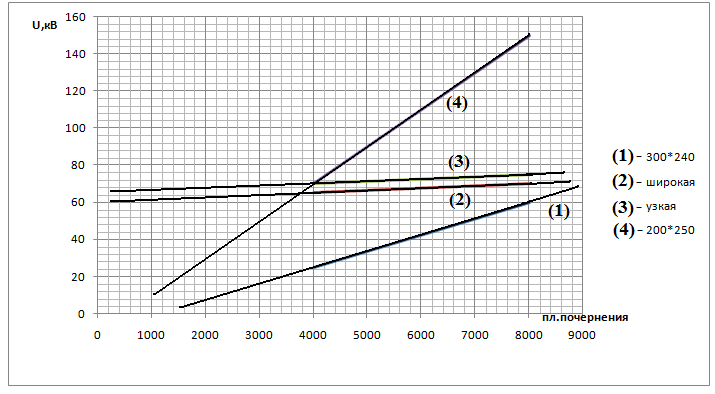

Рисунок 24 - Зависимость напряжения от плотности почернения для разных пластин

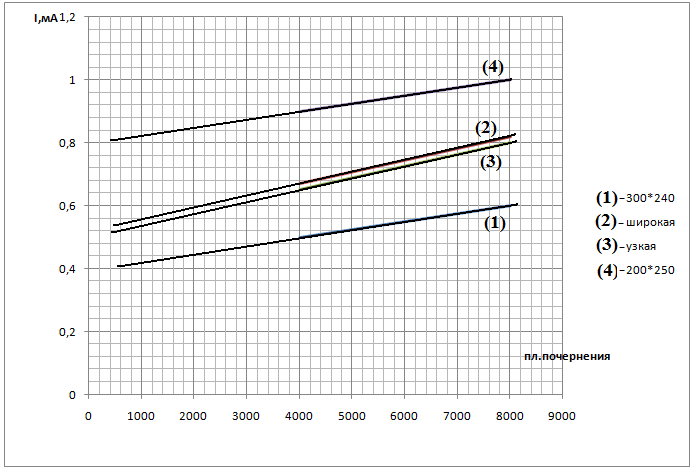

Рисунок 25 - Зависимость тока от плотности почернения для разных пластин
3) АРИНА-1
;
.
а) Пластина 300*240 (Durr NDT)
Параметры просвечивания: T=13с.
Po=46 мР
Таблица 19
Р, мР |
Пл.почернения |
26,7 |
6306 |
24,4 |
5889 |
25,7 |
6392 |
30,4 |
7766 |
28,5 |
7310 |
29,9 |
7761 |
30,4 |
8845 |
31,3 |
8368 |
32,7 |
8899 |
б) Пластина 200*250 (Фуджи)
Параметры просвечивания: T=45с.
Po=226 мР
Р, мР |
Пл. почернения |
131,1 |
6306 |
119,8 |
5889 |
126,6 |
6392 |
149,2 |
7766 |
140,1 |
7310 |
146,9 |
7761 |
149,2 |
8845 |
153,7 |
8368 |
160,5 |
8899 |
в) Пластина широкая (Kodak)
Параметры просвечивания: T=13с.
Po= 50 мР
Таблица 21
Р, мР |
Пл.почернения |
29 |
3271 |
26,5 |
2996 |
28 |
3317 |
33 |
3801 |
31 |
3581 |
32,5 |
3877 |
33 |
4370 |
34 |
4108 |
35,5 |
4479 |
г) Пластина узкая (Kodak)
Параметры просвечивания: T=16с.
Po= 50 мР
Таблица 22
Р, мР |
Пл.почернения |
29 |
5251 |
26,5 |
4762 |
28 |
5203 |
33 |
6311 |
31 |
5928 |
32,5 |
6283 |
33 |
6998 |
34 |
6648 |
35,5 |
7041 |
По данным таблиц построены графики зависимости плотности почернения от дозы, представленные на рисунке 24.

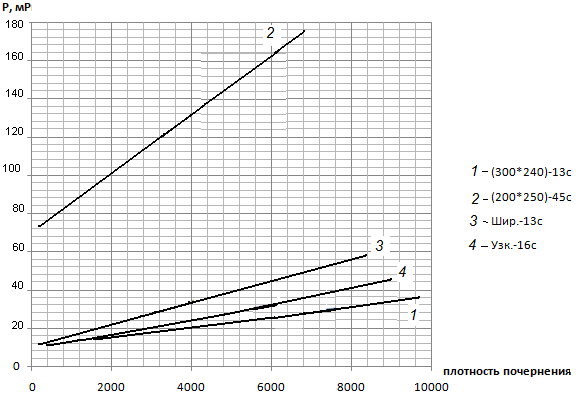

Рисунок 25 - Зависимость дозы от плотности почернения для разных пластин
4) АРИНА-3
;
.
а) Пластина 300*240 (Durr NDT)
Параметры просвечивания: T=10с.
Po=58 мР
Таблица 23
Р, мР |
Пл.почернения |
42,9 |
9205 |
41,8 |
8773 |
43,5 |
9292 |
40,6 |
7957 |
40 |
7492 |
38,3 |
8074 |
35,4 |
6753 |
33,6 |
6245 |
36,5 |
6851 |
б) Пластина 200*250 (Фуджи)
Параметры просвечивания: T=10с.
Po=50 мР
Р, мР |
Пл.почернения |
37 |
1959 |
36 |
1837 |
30,5 |
2015 |
37,5 |
1679 |
34,5 |
1579 |
33 |
1717 |
35 |
1412 |
29 |
1281 |
31,5 |
1430 |
в) Пластина широкая (Kodak)
Параметры просвечивания: T=10с.
Po= 49 мР
Таблица 25
Р, мР |
Пл.почернения |
37 |
6278 |
36 |
5804 |
37,5 |
6212 |
34,5 |
5405 |
33 |
4983 |
35 |
5419 |
30,5 |
4613 |
29 |
4072 |
31,5 |
4609 |
г) Пластина узкая (Kodak)
Параметры просвечивания: T=10с.
Po= 56 мР
Таблица 26
Р, мР |
Пл.почернения |
41,4 |
6097 |
40,3 |
5698 |
42 |
6081 |
38,6 |
5402 |
36,9 |
5051 |
39,2 |
5356 |
34,2 |
4530 |
32,5 |
4072 |
35,3 |
4494 |

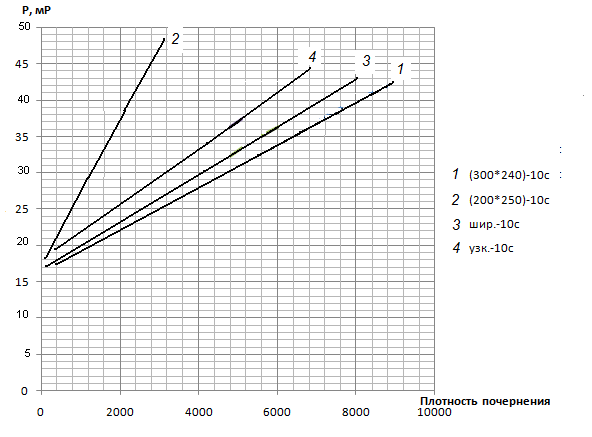

По табличным значениям построены графики зависимости дозы от плотности почернения, представленные на рисунке 26.
Рисунок 26 - Зависимость дозы от плотности почернения для разных типов пленки
